岛津液相质谱联用仪LCMS-2010A/EV安装条件准备

2008-11-20点击:1598
类型:




安装位置及环境要求

1. MS 主机的右侧留出约80cm 的维修空间。在MS 主机的右侧放置一些容易移动的设备,比如PC 或打印机等。不要放置那些难以移动的设备。可能的话,在MS LC 的左侧也留出50cm 的维护空间。

2. 工作台的长度为 2,300cm,宽度为750cm,高度应在700cm~800cm 之间。超过或低于此高度将给操作带来不便。另外还会使真空抽气管与机械泵之间的长度不能匹配。

3. MS 主机的重量约90Kg。工作台要足够结实稳定,要能够承受MS LC,以及PC,打印机等设备。

4. 机械泵要安装在稳定的平面上。在标准安装中机械泵放置于主机的后面。基于这样的原因,工作台的背面与墙壁之间至少要有50cm 以上的空间。真空抽气管的长度不能延长,否则仪器的性能得不到保证。

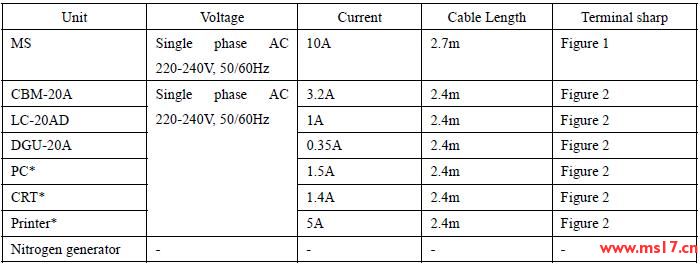

5. LCMS 系统的电源要求是AC 220V +/- 5%50Hz +/-0.5Hz(单相),总功率要求5Kw(包括PC,打印机等设备)。供电电压不稳时需要稳压电源。LCMS 系统大约需要8~10 个插座。实验室应有单独地线,电阻100 欧姆以内。

6. 确认所使用的 N2 纯度在99%以上。

7. 设备安装的室内温度在 18~28

8. 设备安装的室内湿度在 40%~70%之间。

9. 实验室要有良好的通风,以排除溶剂中的可燃烧物及有毒物质。

10. 预留机械泵的排气出口以及溶剂的排气出口,通到室外。

11. 在设备附近要有水槽,以便及时清洗粘到身体上的溶剂或有毒的物质。

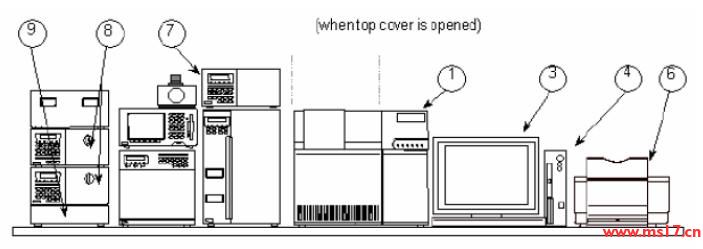

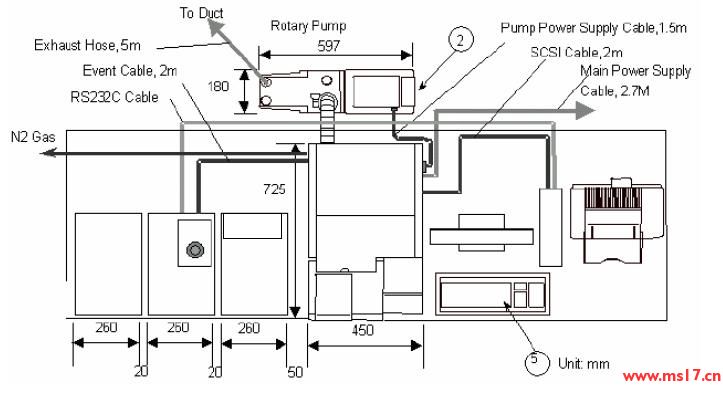

(图示为标准配套中各单元的位置及参考尺寸,实际尺寸视配套情况可能不同)

Item number

Name

Dimensions(m m)

Weight(kg)

Width

Depth

Height

1

MS

450

725

420

90

2

Rotary Pump

180

597

276

44

3

CRT/LCD

430

220

418

21

4

PC

80

326

305

6.5

5

Keyboard

456

170

32

1.4

6

Printer

377

265

217

6.6

7

CBM-20A

260

420

140

6

8

LC-20A

260

420

140

11

9

DGU-20A3

260

420

70

7

气体和试剂要求

1. LCMS-2010A/EV 使用氮气作为雾化气和干燥气,使用的压力,纯度见下表,推荐使用纯度99.95%以上。

氮气可来源于氮气发生器,氮气钢瓶或液氮罐。当使用钢瓶时,根据干燥气的用量工作时间将缩短。(最大流量下,47L 的钢瓶约可使用5 小时。)

2. 安装时所需溶剂按下列准备:

甲醇(Methanol) HPLC 1000ml 以上超纯水或离子交换水 (Ion exchange water) 800ml 以上乙腈(Acetonitrile) HPLC 1000ml 以上IPA(异丙醇) 分析纯 600ml 以上



注:气体的纯度和压力,以及溶剂和超纯水的质量是影响仪器工作的重要因素,关

系到技术指标和数据的准确性。
