TBD5-MS1204在线酒精浓度仪技术应用

2017-03-21点击:926
类型:




在线酒精浓度仪TBD5-MS1204



  北斗星浓度计特别可全量程测试浓硫酸、盐酸、磷酸、硝酸、氢氟酸、氢氧化钠、盐混合液、酒精、乳化油、尿素、变性淀粉、煤浆水(洗煤水)、酒精浓度、氨水、乙二醇浓度、阻燃剂水溶液、二甲基硅油、煤焦油、矿浆浓度、制动液、碳化硅、氢氧化钠、石灰乳等单一成分、多成分混合物浓度测试。

应用:

酒精浓度仪也叫酒精浓度计、酒精浓度测试仪、乙醇浓度测试仪、乙醇浓度计可广泛应用于制药厂、酒厂、化工厂、建材等行业液体酒精浓度快速测试。

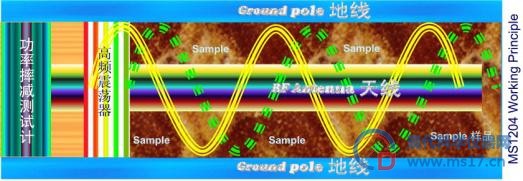

测试原理:

由于水分对微波的吸收系数与其他介质对微波的吸收系数不同,当对样品施加高频电场时,因吸收的差异,会影响高频电场的相位和幅度,影响的程度与水分含量有关。1204技术就是通过测试高频电场的相位和幅度的变化,并经过智能变送器进行数摸转换和相关的数据处理。MS1204 系列产品使用100M技术,在分辨率上达到或超过国际水平。

技术的特点:

1) 动态范围大,能应用于0.01 100%的范围(以油品为参照)

2) 应用范围广,能应用于极性到非极性物质浓度测试

3) 响应速度快,信号反应时间<15s,智能变送器处理间隔

4) 容易实现实用探测结构

5) 坚固耐用,不易结垢、粘附、堵塞

6) 材料兼容选择性大

变送器技术参数及结构图

变送器技术参数

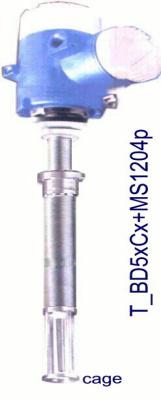

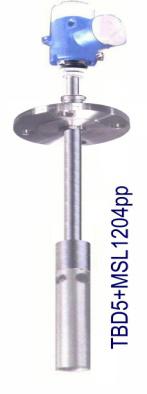

仪器结构图

准确度: ±5%~1%

分辨率:<0.01%

测试量程: 0~100%

工作温度:(传感器)-10℃ to 80℃

工作压力:1.6MPa(标准)

安装连接:(1)ZG1” (标准),管螺纹插入式;

          (2)DN50法兰安装;

          (3)卡盘方式安装

插入深度: 60~230 mm;

特殊要求可以定制。

仪器重量: 2.5~4 kg;

接触材料:聚四氟,304不锈钢.;

特殊材料要求可以订货;

安全性:Exd(ia)ⅡC T6 本安设计、防爆

应用要求:物料混合必须均匀一致;

外接电源:DC 12~24V;

功    率: <1.40 W, 基本测试功耗<500mW;

输    出:1路0/4~20mA线性标准信号;

可直接用于显示器,记录仪,可以增强PID闭环控制;
