湿法脱硫系统中PH计的各种安装测量方式

  来源:中国化工仪器网2012-08-03点击:2262
类型:


   1带自动在线冲洗系统的PH测量系统

  成套的测量系统PH计属标准配置。安装、维护方便.PH电极具有定时自动冲洗、自动标定、校准的功能。测量值相对较准确。若配有专门测量箱,采用浸入式安装,则可减小石膏浆液对测量电极的冲刷。若PH电极直接插在测量管道内,则其电极也会因磨损而影响其使用寿命。不同厂家不同的功能配置,其价格有所差别。由于该方式成本普遍过高,通常较少被环保工程承包商选用。

  2改进型PH计测量系统

  该测量方式为了解决测量中PH电极易结垢、易磨损的通病,在仪表厂家提供的PH计基础上,通过增加一些附属设备,对PH计的安装及测量进行一定程度上的改进。主要有以下几种改进方式:

  (1)改进方式一,如图1所示。



  该方式PH电极基本上不受冲刷磨损,也能将在线电极冲洗干净,但要注意冲洗水压力不可过大,否则易击碎PH电极。不足之处是PH测量值因PH电极离测量管有一段距离,浆液不能即时更新,容易产生滞后。同时,浆液不易自然上升经PH电极,然后回流至测量管这一旁路。

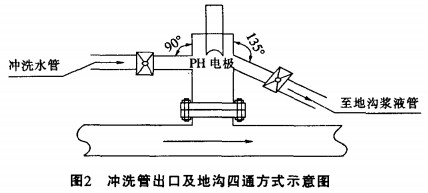

    (2)改进方式二,如图2所示。


  该方式在上述方式的基础上进行改进,让浆液直接排至就近地沟.进而排到脱硫系统排水池进行回收再利用。由于该方法属人为造成渗漏点,这样浆液自然会上升经PH电极并可手动调节至地沟浆液管节流阀开度大小,控制其渗漏至地沟渗漏量。

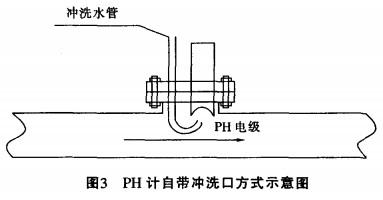

  (3)改进方式三,如图3所示。



  该方式PH电极采用直接插入式。同时配有专门针对电极的冲洗管路。实现了既也可将电极在线冲洗干净,但由于又保证了PH测量值的实时性。电极直接插入测量管内,电极易磨损而影响其使用寿命。

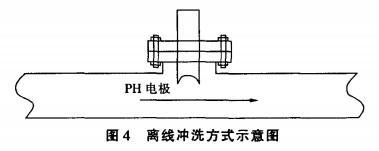

  (4)改进方式四,如图4所示。



  该方式为最简化。最经济设计。两个PH电极直接插在两路独立的浆液测量支管上,支管的进出1:3处设两个阀门,以期达到离线冲洗的目的。需要冲洗时,维护人员可先关闭其中一路支管上的两个进出口阀,把电极抽出冲洗干净后再插入。然后打开进出El阀,投入运行。同样方式也可冲洗另一路。但由于电极需要频繁通过PH计自身所带隔离阀门抽出和插入,对该阀门的密封性要求很高,应关注多次开启后。可能出现的密封不好而造成浆液渗漏情况。与其它方式比较,维护工作量较大。

  3其它安装测量方式

  随着脱硫技术的逐渐国产化。工艺流程的日趋成熟,可考虑直接把PH计斜插入吸收塔浆液池内,从吸收塔浆液循环管适当处引出测量支管。安装PH计,然后回流至吸收塔等新的取样方式。此种测量方式可保证PH测量值的实时性.减缓浆液对PH电极的磨损,从而延长电极的使用寿命。
  (来源:中国化工仪器网
