    能量色散X荧光光谱仪 XRF

    产品说明、技术参数及配置EHM-X200大气重金属在线分析仪是天瑞仪器自主研发的双功...

    详细描述

    产品说明、技术参数及配置

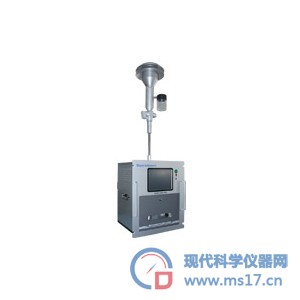

    EHM-X200大气重金属在线分析仪是天瑞仪器自主研发的双功能全自动在线分析仪器,创新地将专利技术——X荧光(XRF)无损检测技术、β射线吸收检测技术与空气颗粒物自动富集技术完美结合,符合美国EPA IO-3.3标准方法。它不仅可以监测空气颗粒物质量浓度, 还可以同时对颗粒物中元素成分进行定量分析。该仪器具有最低10pg/m3量级的检出限,处于世界先进水平,可广泛应用于空气质量监测、污染溯源及源解析、环境评价等领域。

    仪器主机

    包括颗粒物富集系统、卷膜系统、β射线吸收检测模块、X荧光分析系统(大功率X光管、SDD X荧光探测器、多滤光片切换装置、数字多道分析器、FP算法分析软件)和控制系统。整套系统除了颗粒物切割器和采样泵以外,均集成在一个机箱内,运输安装方便。

    重金属工作站


    硬件配置:
    (1) 内嵌一体化触屏式工控机,可存储十年以上数据。(也可外接工控机,根据客户要求定制)
    (2) 多种对外接口:RS232/485,网口,4-20mA,TTL输入/输出等。
     软件配置:
    (1)EHM-X200 控制及综合分析软件,中文操作界面,触摸显示屏操作,显示实时状态信息;并有自我诊断及设定功能,实时状态监控功能;软件采用先进的分层模块化设计,具有强大、灵活的数据设置、校准、保存、显示、查询、分析、传输等功能。
    (2)数据符合《污染源在线自动监控(监测)系统数据传输标准》(HJ/T 212-2005)。开放的通讯协议,可接入数采平台,能够保证与省站、国家站联网。
    (3)提供监测数据的储存文件能以TXT文本或EXCEL表格输出;软件可保存每次测量或校准时的能谱扫描谱图,并可检索查询。

    颗粒物切割器

    可以选择使用TSP、PM10、PM2.5切割器,从而实现不同动力学直径颗粒物中重金属含量的测量。切割器通过权威机构认证。同时还配有室外温度传感器,含百叶护罩以及雷击保护隔离器。
    配有屋顶专用防水固定法兰,可将切割器固定在屋顶上。用户还可选配车载平台,将切割器固定在车顶上。

    DHS动态加热系统


    通过动态调节采样空气的温度来控制空气的湿度,可消除空气中水分对测试的影响。

    采样泵及风机

    采用高效率进口隔膜泵,最大流量168 L/min,最低真空度60 Torr。
    通过高压风机将空气通过波纹管引入主机内部,为X射线光管散热,利用光管稳定并延长使用寿命。

    耗材


     滤膜:PTFE滤膜卷(具有极低背景元素含量)。在每小时一次采样分析的情况下,一卷滤膜可以使用一个月。
     空气过滤器:供高压风机使用,通常情况下建议每月更换一次。

    工作条件


    测量环境温度:-40℃~50℃
    测量环境湿度:0%RH~90%RH
    主机工作环境温度:5℃~40℃
    主机工作环境湿度:30%RH~60%RH
    供电电源:220V AC±10%,50Hz±1Hz

    性能特点


     空气颗粒物质量浓度&重金属浓度一体式协同测量,可分析空气颗粒物中成分分布规律。
     配有多种颗粒物切割器供用户选择,实现重金属颗粒物在不同动力学直径上的分布测量。
     铅、镉、铬、砷等30种重金属含量精确测量,最佳探测灵敏度pg/m3量级,元素种类可扩展。
     主机采用国际标准19”机箱,既可安装在移动监测车上,也可以安装在空气自动站的标准机柜上。
     20年XRF技术积累,防雷工业级电子电气设计,仪器具备极高的运行可靠性与稳定性,24小时/365天无故障运行,同时还具有智能的故障诊断与自排除功能。
     无杂峰光路设计,内置多档滤光片,自动切换实现低背景测量。
     内置校准模块,XRF谱横纵坐标同时自动校准,校准频率可任意设置,还内置了特定金属内标源,可实现自动质控及报警。
     通过质流量控制器及温度、压力传感器精确稳定控制采样的工况流量,同时可实现流量自动校准。
     具有RS232/485、USB、GPRS、ADSL、以太网等多种数据传输方式,可以实现运行参数、状态以及数据的远程传输、监控和检验。
     系统软件采用先进的分层模块化设计,具有强大、灵活的数据设置、校准、保存、显示、查询、分析、传输等功能。数据符合《污染源在线自动监控(监测)系统数据传输标准》(HJ/T 212-2005)。同时用户还可以快速、方便地定制扩展其他任何自定义功能。
     专业的多重防辐射处理,测量时仪器全方位无任何辐射泄漏。

    应用领域


    EHM-X200可以连续测量并分析空气中多种颗粒物质量浓度及重金属浓度,并有如下应用:
    1. 空气质量监测
    2. 空气颗粒物特征分析
    3. 空气背景测量
    4. 环境评价、许可
    5. 污染源定位、溯源
    6. 污染预测预警

    技术参数

     监测指标:TSP / PM10 / PM2.5质量浓度,并可同时监测Pb(铅)、Cd(镉)、Hg(汞)、As(砷)、Cr(铬)、Cu(铜)、Zn(锌)、Ni(镍)、Ba(钡)、Fe(铁)、Ag(银)、Se(硒)、Br(溴)、Te(碲)、Sb(锑)、Sn(锡)、Ti(钛)、Co(钴)、Mn(锰)、Pd(钯)、Tl(铊)、Sc(钪)、 Mo(钼)、V(钒)、Cs(铯)、Ga(镓)、Ca(钙)、K(钾)、Sr(锶)、Cl(氯)等30种元素(其它元素可根据用户后续需求扩展)
     适用标准:HM:US EPA IO-3.3 标准方法《X射线荧光光谱法检测环境颗粒物中重金属》
    PM:《环境空气颗粒物(PM10和PM2.5)连续监测系统技术要求及检测方法》
     测量范围:HM:0~100 μg/m3
    PM:0~10 mg/m3
     最低检出限:HM:10 pg/m3量级(采样时间4小时、流速16.7L/min)
    PM:<0.5 μg/m3(24小时平均值)
     准确度:HM:<15%(Pb,与国标实验室方法对比,采样时间大于1小时)
    PM:±5 μg/m3(24小时)以内
     安全保护:HM:多重X射线辐射安全保护装置,辐射剂量低于2.5 μGy/h(距机箱5 cm处);仪器门打开自动关闭X光管以保护人员安全
    PM:仪器内部电离辐射接近空气背景值
     工作方式:连续自动监测;一年的无故障运行,以及故障自恢复功能
     控制方式:计算机控制,并有自我诊断及设定功能、实时状态监控功能,并可存储十年以上监测数据
     操作界面:中文或英文操作界面,触摸屏操作,显示实时采样流量、采样时间、测量状态、重金属浓度值(标准状态或非标准状态可选择设置)、含量曲线等信息
     安装方式:固定站房标准机柜安装或移动车载式安装
