HyperOPS 剖面式高光谱观测系统,是一套自由落体式剖面高光谱光学测量系统,用于测量水生系统中的光学特性。由两个辐射计(一个测量水中上行辐亮度,一个测量下行辐照度或上行辐照度)、压力、倾斜传感器组成。独特的光学轮廓自由落体、风筝状背板设计,能有效避开船体阴影的影响,可获取高精度的水下环境光场(向下辐照度和向上辐亮度)。HyperOPS 非常轻巧,使用轻便,几乎任何人都可以手动部署。可以快速组装,在小型或大型船舶上进行投放,是各种水生环境中测量光学特性的通用平台。 |
产品优势 |
l 体积小,采用流线形设计 l 数据质量高,测量时有效避免了船体阴影的干扰 l 标配压力传感器和倾斜传感器 l 配置灵活,可随意组合多种传感器 l 支持定制,可定制化集成生物、生态、水质、水文、气象等多学科传感器 |

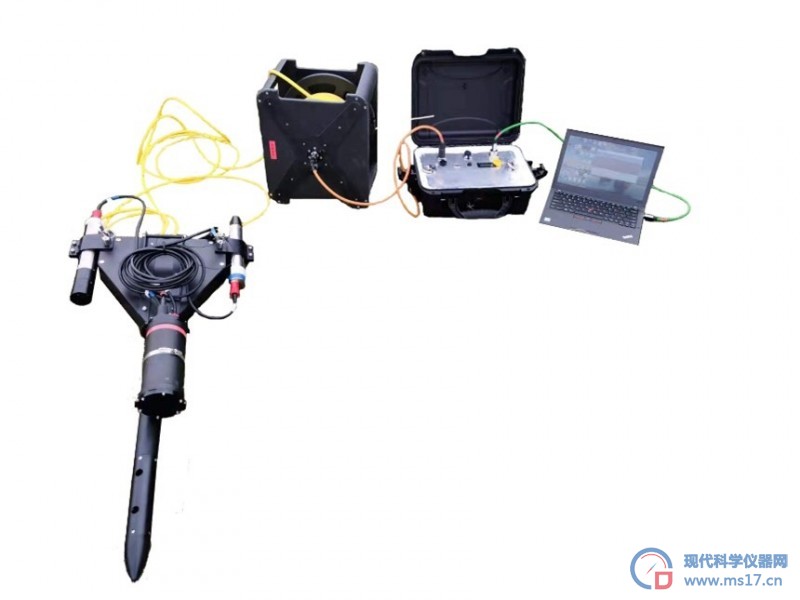

系统组成 |
搭载传感器 |
|
标准配置:1个辐亮度传感器和1个辐照度传感器 可选配置:表观光学传感器(Satlantic HyperOCR/TriOS RAMSES等)、其他(定制集成); |
|
||
|
||
甲板单元 |
|
内置可充电电池,用于采集保存数据及供电,并且配套采集、显示软件 |
|
||
数据采集器 |
|
可根据需求集成生物、生态、水质、水文、光学等多学科传感器 |
|
||
脐带缆盘 |
|
标配50米零浮力缆,承重150k,用于剖面投放 |
|
||

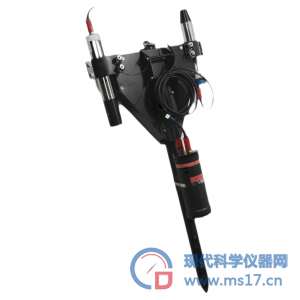

自由落体式剖面架 |
|
用于固定传感器和数采仓,可根据不同的传感器定制 |
技术指标 |
辐亮度 |
|
光谱波长范围 |
340 - 850 nm |
|
|
|
光谱标定范围 |
400 - 830 nm |
|
|
|
检测器类型 |
288 通道CMOS |
|
|
|
光谱取样 |
2.7nm/pixel |
|
|
|
光谱准确度 |
0.2nm |
|
|
|
可用通道 |
196 |
|
|
|
视场角 |
3° |
|
|
|
积分时间 |
0.1-2048ms |
|
|
|
最大工作水深 |
200m |
|
|
|
供电 |
9-28VDC,≤1W |
|
|
|
尺寸 |
40×170mm(直径*长度) |
|
辐照度 |
|
光谱波长范围 |
340 - 850 nm |
|
|
|
光谱标定范围 |
400 - 830 nm |
|
|
|
检测器类型 |
288 通道CMOS |
|
|
|
光谱取样 |
2.7nm/pixel |
|
|
|
光谱准确度 |
0.2nm |
|
|
|
可用通道 |
196 |
|
|
|
收集器类型 |
余弦校正 |
|
|
|
积分时间 |
0.1-2048ms |
|
|
|
最大工作水深 |
200m |
|
|
|
供电 |
9-28VDC,≤1W |
|
|
|
尺寸 |
40×170mm(直径*长度) |
|
甲板单元 |
|
充电电压 |
12.6V |
|
|
|
输出电压 |
48V |
|
|
|
输出电流(最大) |
1.56A |
|
|
|
电池类型 |
3S锂电池 |
|
|
|
电池容量 |
28Ah |
|
脐带缆盘 |
|
尺寸 |
330×330×380mm(长*宽*高) |
|
|
|
重量 |
10.3kg |
|
|
|
承重 |
标配50米零浮力缆,承重150kg(最长可选配200米) |
|
数据采集器 |
|
输入电压 |
18~75V |
|
|
|
输出电压 |
12V |
|
|
|
输出电流(最大) |
2.5A |
|
|
|
对外通讯通道数 |
2 |
|
|
|
尺寸 |
φ90mm×224mm(不含连接件) |
|
|
|
重量 |
1.55kg |
|
|
|
耐压深度 |
300m |
|

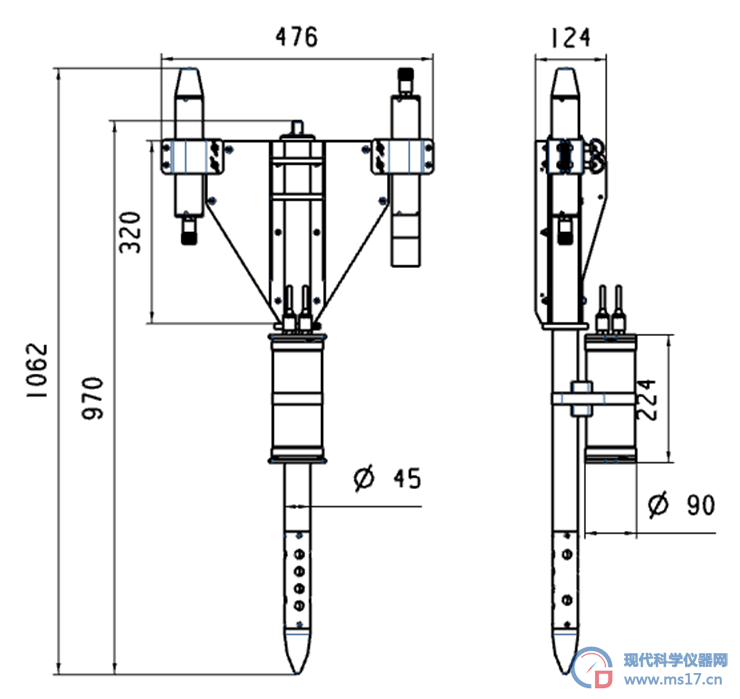

自由落体式剖面架 |
|
尺寸 重量 |
500 x 130 x 1100mm(长*宽*高) 6.3kg |
