气体交换-P700-叶绿素荧光同步测量系统

全球唯一可同步测量P700与气体交换的系统
全球唯一可同步测量P700、叶绿素荧光与气体交换的系统

便携式光合-荧光测量系统——GFS-3000是一台配备高精度4通道绝对开路式非扩散红外气体分析器的光合仪，是目前世界上功能最强大、操作最简单、界面最人性化的光合仪，有多种方式可以进行气体交换与叶绿素荧光的同步测量，包括在人工光下同步测量气体交换与叶绿素荧光、在自然光下同步测量气体交换与叶绿素荧光、同步测量气体交换与荧光成像等。

双通道PAM-100荧光仪——Dual-PAM-100是大名鼎鼎的PAM-101/102/103的升级版，是全球唯一一台可同步测量叶绿素荧光（PS II活性）与P700（PS I活性）的仪器，代表了调制叶绿素荧光与P700测量的最高水平。

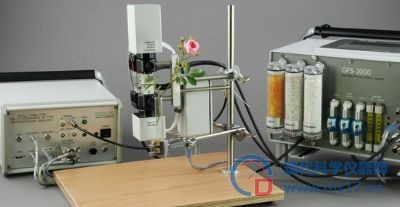

2009年，WALZ公司设计出一个特制的Dual-PAM气体交换叶室——3010-DUAL，可以将Dual-PAM-100与GFS-3000结合起来，在世界上第一次做到了同步测量植物叶片的P700、叶绿素荧光与气体交换！

主要功能
 * 同步测量P700、叶绿素荧光与气体交换
 * 同步测量P700、叶绿素荧光与气体交换的暗-光诱导曲线
 * 同步测量P700、叶绿素荧光与气体交换的光响应曲线和CO2响应曲线
 * 典型的气体交换测量，如光合作用、蒸腾作用、呼吸作用
 * 典型的叶绿素荧光测量，如诱导曲线、快速光曲线、淬灭分析、暗驰豫等
 * 典型的P700曲线测量
 * 叶绿素荧光与P700的快速诱导动力学等
 * 编程进行复杂的同步或独立测量

应用领域
植物生理学、植物病理学、农学、林学、园艺学等，特别适合于进行深入的光合作用机理研究，可深入探讨植物光合机构对各种环境胁迫的复杂的变化响应机理。

测量参数
* PS II参数：Fo, Fm, F, Fm’, Fv/Fm, Y(II)=△F/Fm’, Fo’, qP, qL, qN, NPQ, Y(NPQ), Y(NO)和ETR(II)等
* PS I参数：P700, Pm, Pm’, P700red, Y(I), Y(ND), Y(NA)和ETR(I)等
* 气体交换参数：参比室和样品室的CO2绝对值（CO2abs，CO2sam），参比室和样品室的H2O绝对值（H2Oabs，H2Osam），流速（gas flow），环境气压（Pamb），叶室温度（Tcuv），叶片温度（Tleaf），环境温度（Tamb），环境PAR（PARamb），叶室内叶片正面PAR（PARtop），叶室内叶片背面PAR（PARbot），叶室相对湿度（rH），蒸腾速率（E），水气压饱和亏（VPD），叶片气孔导度（GH2O），净光合速率（A），胞间CO2浓度（Ci），环境CO2浓度（Ca），植物水分利用效率，CO2响应曲线，光响应曲线等

Dual-PAM气体交换叶室——3010-DUAL
专为DUAL-PAM-100与GFS-3000的同步测量设计，由特制叶室（带温度和PAR传感器）、风扇、导光杆、电子盒与支架构成。同步测量时，光源完全由DUAL-PAM-100的测量头提供，气体交换由GFS-3000的红外分析器检测，P700和叶绿素荧光由DUAL-PAM-100的检测器测量。

需要注意的是，3010-DUAL可以连接DUAL-PAM-100的DUAL-DB测量头，但不能连接DUAL-DR测量头。DUAL-DR的光学单元太复杂，连接3010-DUAL容易损伤DUAL-DR。

主要技术参数
1）Dual-PAM气体交换叶室——3010-DUAL
* 设计：专为GFS-3000与Dual-PAM-100或KLAS-100的同步测量设计，叶室上下可通过导光杆与Dual-PAM-100的测量头DUAL-DB（不可连接DUAL-DR！）和DUAL-E连接，叶室的气路与电子盒连接到GFS-3000的主控单元3000-C上。
* 叶室温度测量：Pt 100 A型热电阻，测量范围-10～+50℃，精度±0.1℃
* 温度控制：低于环境温度10℃～+50℃
* 叶片温度测量：热电耦，测量范围-10～+50℃，精度±0.2℃
* 外置微型光量子传感器：测量PAR，范围0～2000 μmol m-2 s-1，精度±5％
* 叶面积：1.3 cm2
* 工作温度：-5～+45℃
* 尺寸：叶室10 cm x 4 cm 12 cm；电子盒7 cm x 7 cm x 15 cm
* 重量：包括叶室、电子盒、电缆与安装架，1.7 kg；工作台ST-101，2 kg

2）Dual-PAM-100
* P700双波长测量光：LED，830 nm和870 nm
* PSII荧光测量光：LED，460 nm（DUAL-DB）或620 nm（DUAL-DR）
* 红色光化光：LED阵列，635 nm；最大连续光强2000 μmol m-2 s-1
* 蓝色光化光：LED，460 nm；最大连续光强700 μmol m-2 s-1
* 单周转饱和闪光（ST）：200000 μmol m-2 s-1，5～50 μs可调
* 多周转饱和闪光（MT）：20000 μmol m-2 s-1，1～1000 ms可调

3）GFS-3000
* CO2测量：0～3000 ppm，分辨率：0.01ppm
* CO2控制：0～2000 ppm
* H2O测量：0～75000 ppm，分辨率：0.01ppm
* H2O控制：0～100％ rh（可加湿）
* 温度测量：-10℃ ～ +50℃
* 温度控制：低于环境温度10℃ ～ +50℃
* PAR测量：0～2500 μmol m-2 s-1
* PAR控制：0～2000 μmol m-2 s-1
* 气压测量：60～110 kPa
