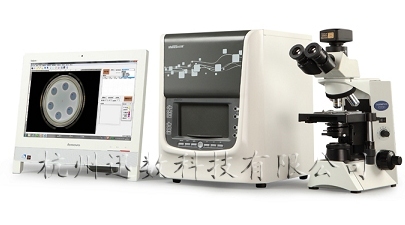

迅数新MF3显微细胞分析、菌落计数筛选、抑菌圈测量联用仪

    MF系列多功能一体机是由菌落和抑菌圈成像系统、显微成像系统及图像分析软件构成的，有助于实现微生物常规实验的智能化：显微细胞观察和分析、菌落自动计数和筛选、抑菌圈测量和效价分析。高端实用型的新MF3是迅数科技推出的原MF系列的升级产品，专为大型检测机构而设计。配置奥林巴斯CX31显微镜，可以轻松捕获锐利、清晰、平坦的显微图像，便于显微观察和分析。

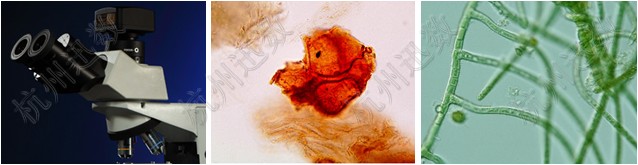

显微图像分析

显微图像采集
    “动静态双路并行观察技术”将显微光学图像转为数字信号，可在液晶屏上轻松观察显微细胞的运动，随时抓取高清静态图片。

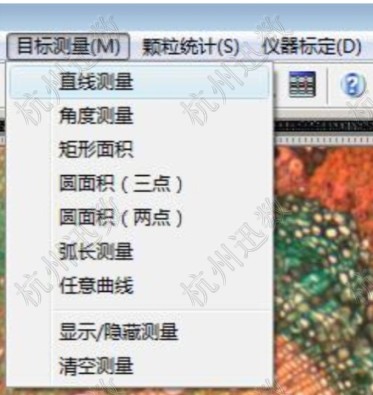

显微测量功能
    可以精确测量颗粒的直径、角度、弧度、周长、面积，以及手动绘制的任意直线、弧线、曲线的长度等，并自动生成测量结果。

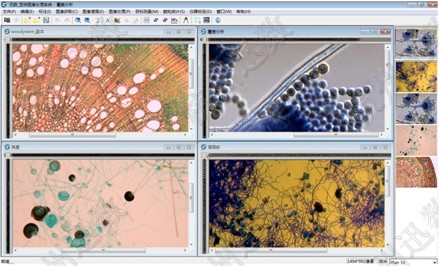

图像处理与编辑
    内置27种图像处理方法，如自适应增强、彩色分量增强、图像平整、边缘锐化、滤波、边缘检测、形态学运算等，可显著提高显微观察效果，满足高端用户的特殊需求。文字和图形嵌入工具，为科研论文的写作提供帮助。

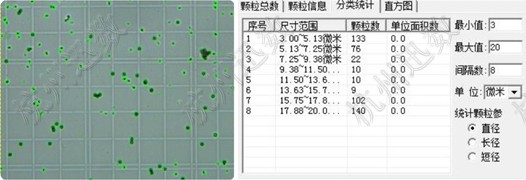

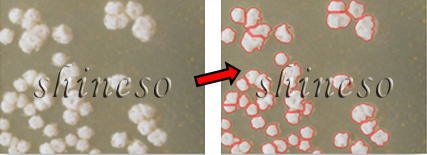

颗粒自动统计
    具备大量统计功能，可对颗粒、细胞进行快速计数，如区域统计、直径分类统计、颜色识别统计、粘连分割、杂质剔除、鼠标点击统计等。

菌落计数

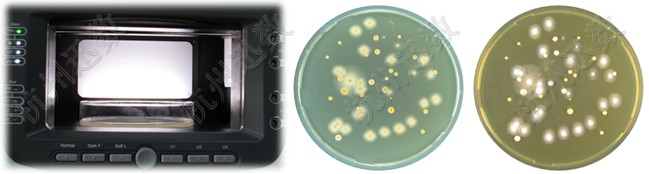

全封闭暗箱拍摄
    采用全封闭、宽光带照明技术，符合人体工学的舷窗门设计，隔绝环境光的干扰，彻底消除杂散光在玻璃培养皿折射形成的光斑、光环现象，为精确活菌计数提供了必备的光影条件。上光源呈360度柔性混合光照明，可突显菌落的色泽和纹理；下光源为晶锐悬浮式暗视野照明，可以清晰勾勒菌落轮廓。

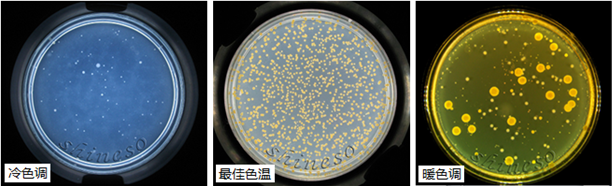

三色LED混合光源、色温调节
    科学研究希望能真实反应菌落的色泽，而白光LED照明成像偏蓝。迅数采用低功耗、环保型三色LED混合光，通过暖色光和冷色光的配比，控制色温范围为3500K-8500k，拍摄出最真实的菌落色泽。

辅助光源－－双波长紫外
    内置254nm紫外灯,可解决菌落仪长期使用带来的污染问题，也能满足紫外诱变的需要。双侧366nm紫外照明设计能激发菌落荧光，满足大肠埃希氏菌、绿色荧光蛋白等的观察。

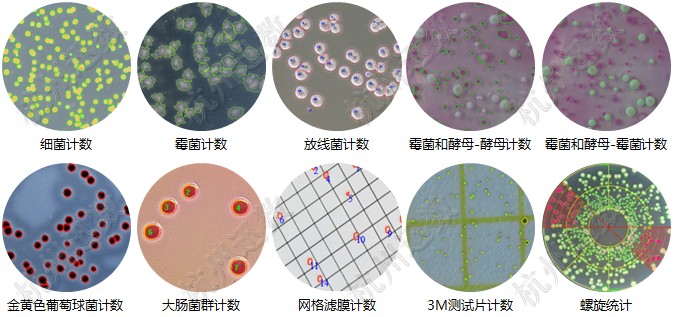

常见菌落计数
    迅数为常见平皿的菌落计数问题，如细菌、霉菌、放线菌、霉菌和酵母、大肠菌群、金黄色葡萄球菌、网格滤膜、3M测试片、螺旋平皿等，提供了方便快捷的一键智能统计和高级统计工具。

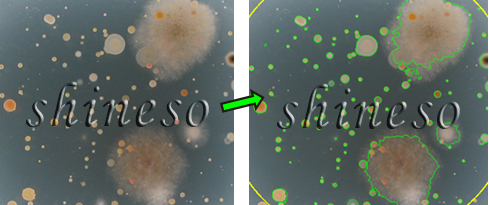

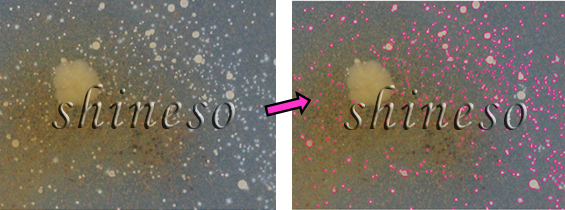

复杂菌落计数-多菌混杂
    某些培养皿会出现细菌、霉菌、酵母、放线菌混杂生长的情况，这使菌落统计变得非常困难，适合某类菌的分割算法可能不适合其他菌。迅数的“反式统计”模块是专为解决此类复杂问题而设计，可实现多菌混杂平皿中菌落的准确分割和统计。

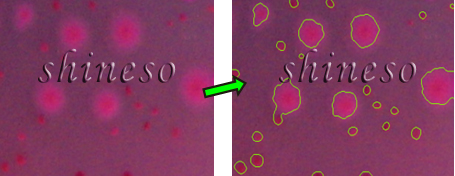

复杂菌落计数-菌落与培养基相似
    微生物实验经常会遇到菌落色泽和培养基很相近的情况，一般算法难以实现菌落的精确识别和分割。迅数菌落仪具备的多处理算法可以为用户提供更多的解决方案。

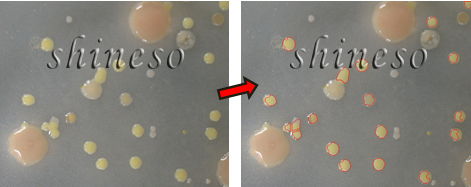

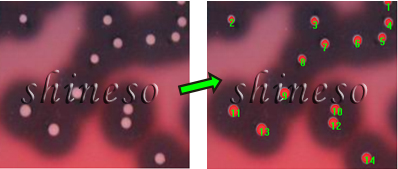

复杂菌落计数-晕圈干扰
    微生物培养过程中菌落周围常出现可溶性色素或溶血圈等，迅数“多相水平集活动轮廓模型”可以很好地解决这类问题。

复杂菌落计数-显色培养基
    利用显色培养基进行微生物的筛选分离，其反应的灵敏度和特异性大大优于传统培养基。迅数“RGB约束的水平集活动轮廓模型”适合显色致病菌的识别和统计。

杂质剔除统计-形态学过滤
    微生物菌落计数过程中常存在杂质问题：如未经过滤的样本直接注入培养皿，培养基中存在不溶物、气泡、琼脂凝块等。利用菌落与杂质在形态学上的差异，如大小、颜色、轮廓等，设置一定条件，可滤除特定的杂质。

杂质剔除统计-智能识别算法多样性
    迅数菌落智能识别算法的多样性，为杂质、杂菌的剔除提供了丰富的工具。如“动态调节统计”可准确识别放线菌，而不受培养基中不溶性成分的干扰。

杂质剔除统计-曝光控制
    通常经过48小时培养（或更长时间），菌落已清晰可见。适当控制光照强度、缩短曝光时间，可使菌落充分展现，而细小杂质则因曝光不足被滤除。

杂质剔除统计-背景切换
    通过背景切换，可加大菌落与杂质的反差，从而实现菌落的准确识别。如褐色中药粉末，在悬浮式暗视野照明条件下，褐色粉末与黑背景融合，使得灰白菌落突显，避免了药渣的干扰。

菌落筛选

双圈分析
    迅数为抑菌圈、透明圈、变色圈、生长圈等双圈问题提供了专门的特性分析工具，通过精确测量外圈直径和菌落直径，自动计算二者面积比和直径比。根据比值的大小自动排序，定位出相应的菌落，可用于抗生素、酶制剂、有机酸等的筛选。

菌种筛选－－菌体形态变异分析
    有些菌体的形态变异与产量的变异存在着一定的相关性，筛选工作中应尽可能捕捉、利用这些直接的形态特征性变化，将变异菌株筛选出来。迅数基于水平集活动轮廓模型理论，利用菌落在大小、轮廓、色泽等方面的微小特征差异，可准确识别目标菌落。

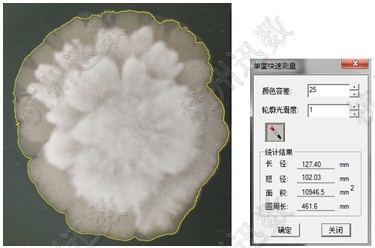

霉菌一键式测量
    传统的菌丝生长速率、霉菌生长量、菌丝生长抑制率、室内毒力测定等霉菌研究实验采用十字交叉法测量菌落生长直径。由于多数霉菌菌落蔓延、疏松、边缘发散不规则，测量的人为误差大，效率低。迅数“霉菌一键测量”模块，只需用“魔棒”在菌落边缘点击一次，即可瞬间测出大霉菌的面积、周长、长径、短径。

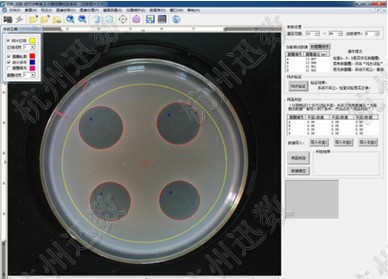

抑菌圈测量

Szone 多模式测量技术
    管碟扩散法要求抑菌圈圆而边缘清晰，但实验中仍会出现抑菌圈边缘不清晰、破裂等情况，迅数Szone 抑菌圈多模式测量技术，运用三种不同的高速算法，精确提取构成抑菌圈边缘的像素点，从而完成高精测量。

抗生素效价测定
    符合中国药典2010版二剂量法、三剂量法及合并计算要求。高清晰成像、高精度数字测量保证了效价测定精度。重复性自检的相对误差小于0.01％；均匀性自检的相对误差小于0.05％；效价测量精度大于99.7％。

舒巴坦敏感β-内酰胺酶检验
    抗生素残留问题成为影响乳制品安全的重要因素之一。为了测试牛奶中是否添加β-内酰胺酶，迅数提供了一款快速测量和智能判断软件，通过纯水验证、平行样本检测、平均值计算，智能判别β-内酰胺酶阳性或阴性。

主要功能与技术指标

一、菌落、抑菌圈数字成像

    1、光源

            可见光：高亮三色LED结构光

            254nm紫外：用于腔体消毒、紫外诱变

            366nm紫外：激发大肠埃希氏菌、大肠菌群荧光、绿色荧光蛋白

    2、光路与照明控制

            全封闭暗箱：消除环境杂散光干扰

           上光源：场景式360°柔性无影光照明

           下光源：晶锐悬浮式暗视野照明

           上光、下光、双光、紫外，自由切换

           色温可调（3500K-8500K）、光强可调

    3、光电转换

           高清工业定焦镜头

           1000万像素专业型CMOS相机

二、菌落计数与筛选

    1、基本菌落计数功能

           平皿类型：倾注、涂布、膜滤、螺旋平皿、3M纸片、多孔板

           一键智能计数（6模式）

           全皿菌落统计：菌落总数统计，并按25档尺寸分类显示

           区域选择统计：可选择圆形、矩形、任意圈定区域进行统计

           直径分类统计：设置直径范围，统计特定大小的菌落

           鼠标点击统计：快速标记、添加菌落，适合培养皿边缘菌落的计数

           菌落粘连分割：自动分割相互粘连的菌落，链状菌落由用户选择分割或不分割

    2、高级菌落统计功能

           螺旋菌落统计

           动态调节统计

           偏差预估统计

           水平集多模型算法

           特定菌落统计

           反式统计

           高粘连菌统计

    3、网格滤膜与3M测试片

           黑色实线网格一键统计

           3M细菌总数测试片、3M金黄色葡萄球菌测试片：一键统计

           3M大肠菌群测试片、3M大肠杆菌/大肠菌群快速测试片：一键统计+人工选择

    4、典型菌筛选

           杂菌、杂质剔除

           单色分类统计

           多色自动聚类

           指定多色筛选

           透明圈特性分析

           双色圈自动筛选

    5、菌落特征描述

           细菌、酵母、霉菌、放线菌，菌落特征数字化描述

    6、专项分析

           串联统计

           并联统计

    7、高级工具

           网格清除：消除滤膜网格背景干扰

           人工计数修正：添加或删除菌落

           排除污染区域：鼠标勾勒任意污染区域，自动剔除污染区域的菌落数

           背景文字消除：自动消除记号笔干扰

           背景斑纹去除：自动消除培养皿污渍干扰

           人工粘连分割：手动分割多重粘连菌落

           参数自动换算：培养皿直径、样本稀释度输入，实现自动换算

           文字、图形标注

    8、标定与测量

           仪器标定：仪器自带标定、人工修正标定

           一键式快速测量：一键测定大菌落，适合真菌、放线菌的单菌落分析

           全皿自动测量：全皿菌落的等效直径、面积、长短径、周长、圆度分析

           手动精确测量：长度、角度、弧度、面积、弧线、任意曲线

三、抑菌圈测量与分析

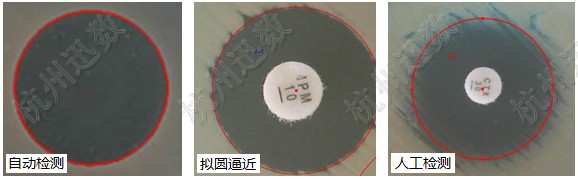

    1、Szone 抑菌圈多模式测量技术

           自动检测：基于抑菌圈轮廓的精确边缘检测，适合边缘清晰、圆形抑菌圈

           拟圆逼近：基于抑菌圈轮廓的圆形拟合逼近，适合边缘破裂、非标准圆形抑菌圈

           人工检测：鼠标点击抑菌圈边缘上三点成圆，适合边缘模糊的抑菌圈

    2、抗生素效价测定

           一剂量法效价检测：适合美国药典

           二剂量法、三剂量法及合并计算：适合中国药典2010版

           重复性自检：相对误差≤0.01%、重复测量精度 ≤0.002mm

           均匀性自检：相对误差≤0.05%

           台间测量差异≤0.2%

    3、舒巴坦敏感β-内酰胺酶检验

            纯水验证：根据（A）、（B）、（D）产生抑菌圈，D-C≧3， B-A≦3 ，判定系统成立

           自动检测三个平行样本的（A）、（B）、（C）、（D）抑菌圈，并数据导入

           自动计算平行试验平均值，智能判别结果的阴阳性。

           无效报告自动预警

四、数据库与图像处理模块

    1、图像处理与编辑

           图像调节、自适应增强、锐化、滤波、边缘检测、形态学运算

    2、数据库

           数据存储、智能查询

           数据导出：统计结果以Excel表导出

           数据安全：操作者使用权限,数据修改权限设置

五、显微细胞分析模块

    1、显微成像

           显微镜：OLYMPUS CX31显微镜

           500万像素专业显微CMOS相机

           分 辨 率：0.5-1.0微米

           图像显示、转换

           图像显示：实时动态观察，随时捕捉任意视野图像

           图像观察：具有旋转、放大、缩小、镜像转换、局部观察功能

           图像编辑：具有对图像任意区域剪切、复制、粘贴及文字输入等功能

    2、显微图像处理

          自适应增强：通过对原图像进行与其特征匹配的分辨增强处理，使图像更清晰,边缘更明显,以便进行图像细微结构的观察与识别。

           图像调整：图像亮度、对比度、饱和度、RGB三色任意调节，灰度图、负相图的转换

           图像补偿：通过线性补偿，对数补偿，贝尔补偿等多种数学方法对图像的失真部分进行补偿，使图像更加清晰。

           图像锐化：通过增强图像的高频分量，使图像边缘变得更清晰。

           图像平整：通过图像平整处理，使图像背景均匀。

           图像滤波：高斯滤波、低通滤波、中值滤波等6种滤波方式有效提高图像清晰度。

           边缘检测：两种检测方式、三种算子结合多种检测选项更精确地提取图像轮廓。

           形态学处理：腐蚀、膨胀、开启、闭合等非线性数学形态学处理。

    3、目标测量

           标 定：具有对系统在线标定功能，实现精确测量（系统内置默认标定值）

           测量功能：对颗粒直径、长度、弧度、角度、任意曲线、面积等的在线测量

    4、颗粒统计

           自动统计：自动颗粒计数，并显示每个颗粒的面积、周长、直径、圆度等形态参数

           区域统计：可选择长方形、圆形、伞形等任意形状区域进行统计

           直径分类统计：设置直径范围，统计特定大小的颗粒

           颜色识别统计：根据色度、亮度、饱和度筛选特定颗粒

           鼠标点击统计：鼠标点击添加或删除颗粒，方便、快捷

           粘连分割处理：根据用户需求可自动或手动分割相互粘连的颗粒

           多种统计算法：采用多种分割算法，适合不同背景的颗粒统计

           多样本统计：对多张显微图像的综合统计

           参数自动换算：根据统计区域面积、样本稀释度，实现自动换算

    5、绘图与标注

           绘图：对打开的图像可根据需要，绘制直线、矩形、圆形、以及任意曲线

           文字编辑：对打开的图像进行文字编辑

          标注：可方便的进行直线和角度的标注

六、仪器规格与配置

           新MF3 多功能一体机主机

           OLYMPUS CX31三目生物显微镜、摄像转接口

           显微镜电子目镜（500万像素CMOS）

           菌落分析软件、自动抑菌圈测量软件、抗生素效价测定软件、舒巴坦敏感β-内酰胺酶检验软件、显微分析软件

           高端一体电脑
