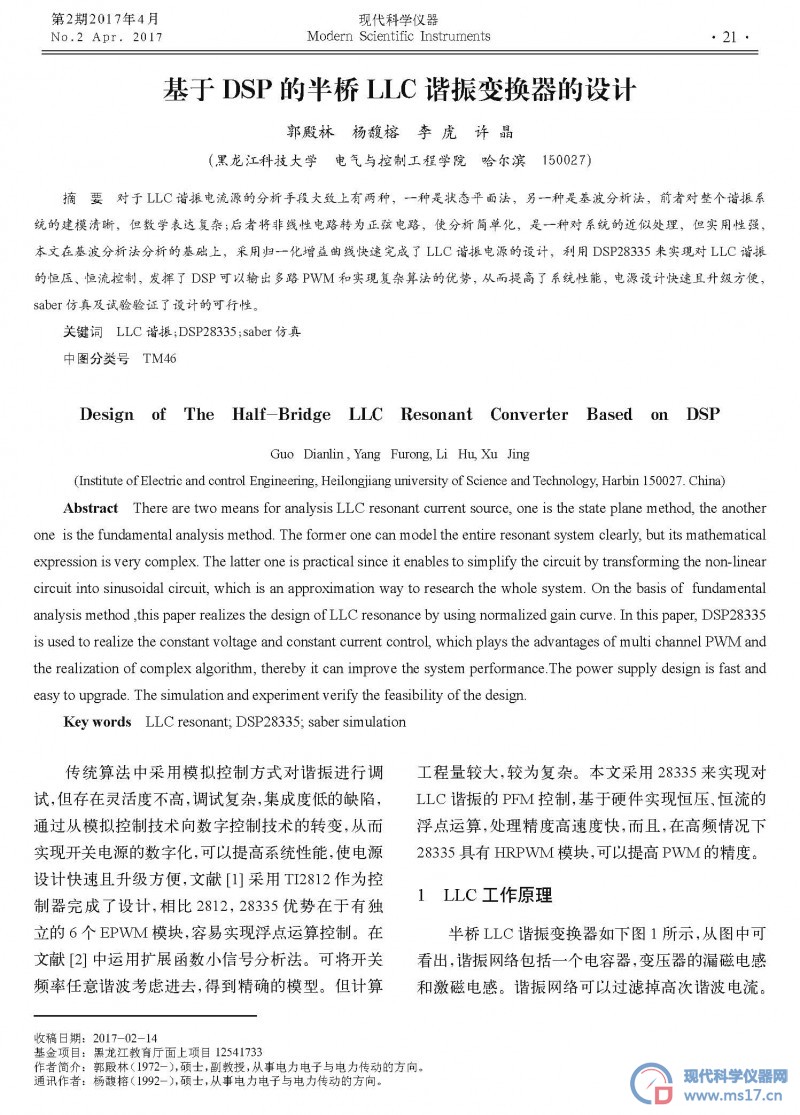

基于DSP 的半桥LLC 谐振变换器的设计

摘　要　对于LLC 谐振电流源的分析手段大致上有两种，一种是状态平面法，另一种是基波分析法，前者对整个谐振系统的建模清晰，但数学表达复杂；后者将非线性电路转为正弦电路，使分析简单化，是一种对系统的近似处理，但实用性强，本文在基波分析法分析的基础上，采用归一化增益曲线快速完成了LLC 谐振电源的设计，利用DSP28335 来实现对LLC 谐振的恒压、恒流控制，发挥了DSP 可以输出多路PWM 和实现复杂算法的优势，从而提高了系统性能，电源设计快速且升级方便，saber 仿真及试验验证了设计的可行性。
