HXTS、HXTL（DHG）系列滑线导轨的导轨选用方法

 HXTS、HXTL（DHG)系列滑线导轨的导轨选用方法

（一）查表法：

         按现场负载配置系统功率、负载持续率、使用环境起重机型号、吨位、类别确定导管规格。

   （二）功率估算法：

         1、计算负载系统功率

           n负载同时动作  ΣΡ＝Ρ1＋Ρ2＋……＋Ρn

             n个负载中不同时动作  ΣΡ＝Ρ1＋Ρ2＋Ρ3……

           其中Ρ1是最大负载

        2、查表找出Ρn

        3、Ρn﹥ ΣΡ

        4、负载持续率和许用环境温度应折算一致

    (三）电流估算法

       1、工作电流估算：不同负载由不同持续率确定，折算工作温度40℃

          IF=IF1 IF2 ……IFn

          IF1:最大功率电机折算Jc=100%工作电流  IF2：其余可能同时动作电机折算Jc=100%工作电流

       2、对于大容量、多电机起重机，可用经验公式：IF=K1（P1 P2 P3) K2ΣP A

          P1、P2、P3三个最大功率电机的功率和（Jc=25%)   ΣP:所以电机总功率（Jc=25%)

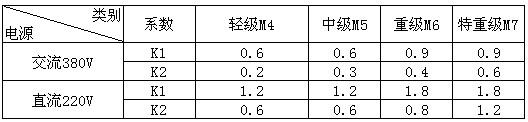

          A：其它负载电流    K1、K2：转换系数(电流转换系数如下表）

3、查表选用导轨电流规格IN

4、满足IN＞IF(IN是40℃时连续载流量）

（四）电压校核

    选用HXTS、HXTL（DHG)系列导轨，长度在100米内可不进行电压校核验算。大于100米时必须电压校核。

1、电压降△U指标要求：

一般重设备△U＜7%，冶金起重机△U＜5%，其它用电设备根据产品要求确定△U。

2、校核方法：

其中：Imax=K起（IF1 IF2 IF3)

K起：绕线电机=2  直流电机=2-2.5  异步电机见产品样本

 L：计算长度（见供电方式）  δ：导电率  铜：50MΩ/mm²

S:导轨母线截面积mm²  Un:额定工作电压  COSφ：功率因素
