JDU系列（铜质）单级安全滑触线安装示意图及主要另部件

JDU系列（铜质）单级安全滑触线安装示意图及主要另部件

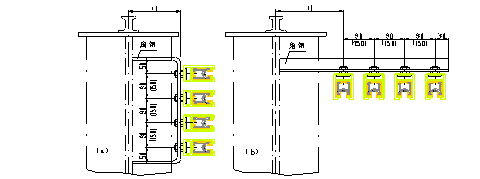

1. 安装方式分 直立式（a）和水平式（b）（如下图所示）二种。

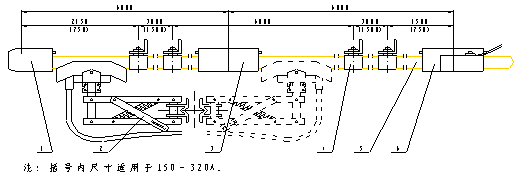

2. 装置示意图

1.终端盖   2.双极集电器   3.导轨接头   4.悬挂座   5.导轨及护套   6.电源输送器

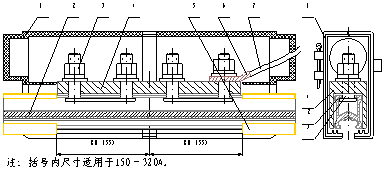

3. 接头装置

3. 接头装置

          1.接头护套      2.导轨      3.连接螺钉     4.铝接头    5.导轨护套

          6.铜接线端子    7.电源电缆
