光伏电站电力监控装置及系统（八）微型逆变器

8微型逆变器
8.1概述

  该系列产品采用DSP控制芯片，有一路的直流输入，经过双路交错并联反激升压后进入逆变电路，再经过滤波器并网。在双路交错并联反激中实现MPPT控制、升压和隔离的功能。逆变电路可以把直流变成交流，滤波器可以减小纹波。本产品采用电力线载波通讯技术，可以实现各个模块的检测和数据采集。

8.2执行标准

  NB/T 32004-2013   光伏发电并网逆变器技术规范

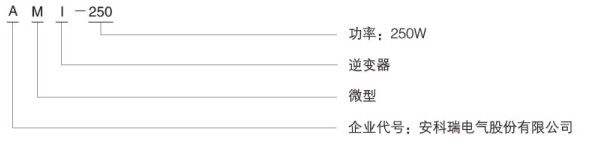

8.3 型号说明

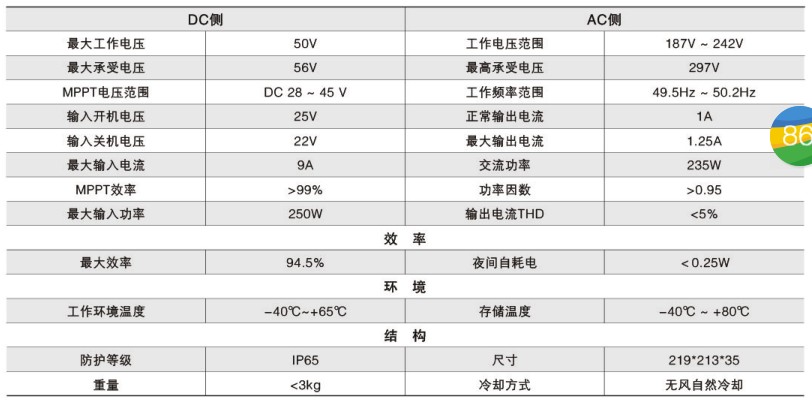

8.4 技术参数

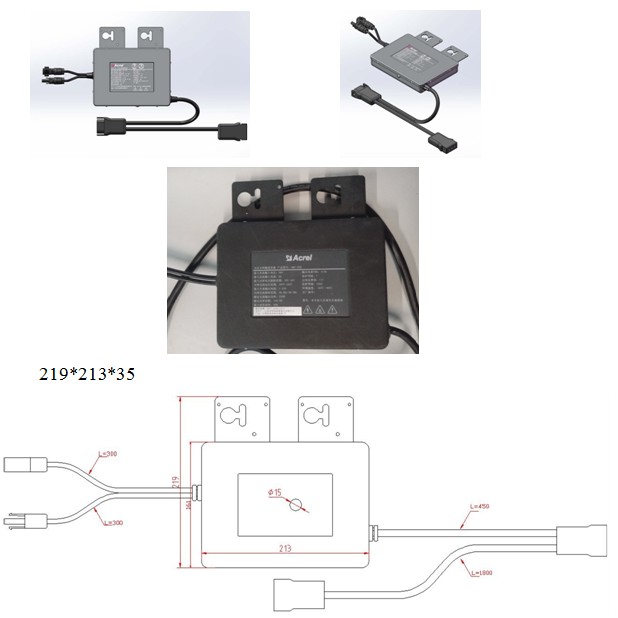

8.5外形尺寸图
