11. 交流汇流箱
11.1 概述
  对于大型光伏电站发电系统，为了减少系统连线，提高系统可靠性，需要在逆变器和并网柜之间使用交流汇流箱。用户可以根据并网柜所设计的输入电流与并网逆变器输出的电流来确定交流汇流箱的型号。除了传统的交流汇流功能、防雷功能，我们公司的交流汇流箱可以对每一路的电压、电流、功率进行监测，方便用户组网。
11.2、执行标准
  GB 7251.1-2013         《低压成套开关设备和控制设备 第1部分》
  GB 7251.12-2013        《低压成套开关设备和控制设备 第2部分》
  GB 4208-2008           《外壳防护等级》
  GB 9466.1-1997         《低压成套开关设备基本实验方法》

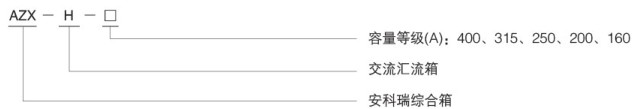

11.3 型号说明

11.4 产品特点

  电压涵盖范围广可配套AC400V～AC690V不同电压的逆变器使用；
  重量轻、体积小、安装方便，外观美观大气；
  防护等级为IP65，满足室内外安装要求；
  标配四级防雷模块，全模保护；
  具有RS485通讯接口，使用ModBus-RTU通讯协议；
  可根据客户需求配用国内外知名品牌厂家元件。

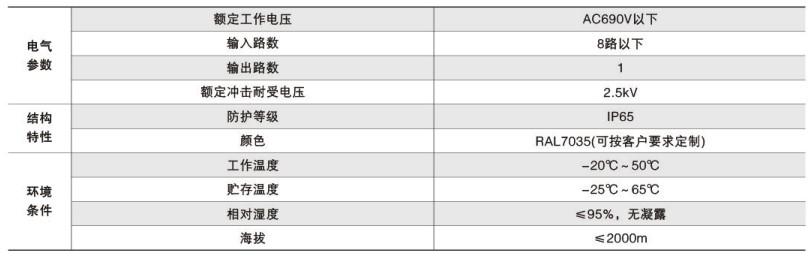

11.5 技术参数

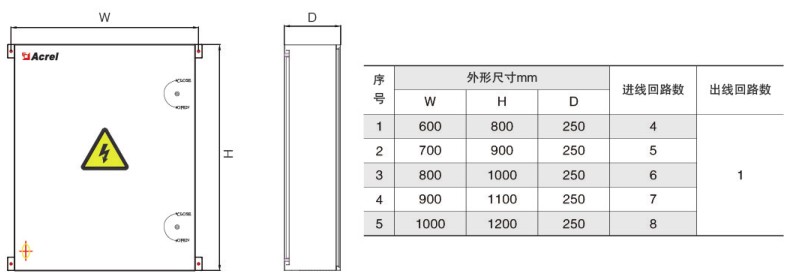

11.6外形尺寸（单位：mm）
