光伏电站电力监控装置及系统（十二）并网柜

12.并网柜
12.1 概述
    光伏并网柜，作为光伏电站的总出口存在于光伏系统中，是连接光伏电站和电网的配电装置，其主要作用是作为光伏发电系统与电网的分界点。对于低压并网的光伏电站，光伏并网柜中还可以加装计量、保护等功能器件。
12.2执行标准

    GB 7251.1-2013         《低压成套开关设备和控制设备 第1部分》
    GB 7251.12-2013        《低压成套开关设备和控制设备 第2部分》
    GB 4208-2008           《外壳防护等级》
    GB 9466.1-1997         《低压成套开关设备基本实验方法》

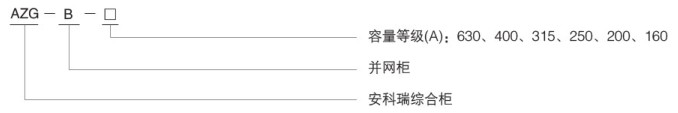

    12.3 型号说明

12.4产品特点

  容量涵盖范围广，可涵盖2000A以下用户并网需求；
  重量轻、安装方便，外观美观大气；
  可选配检有压合闸、失压跳闸等功能，实现无人化管理；
  可预留独立铅封计量室，光伏发电一目了然；
  具有RS485通讯接口，使用ModBus-RTU通讯协议；
  可根据客户需求配用国内外知名品牌厂家元件。

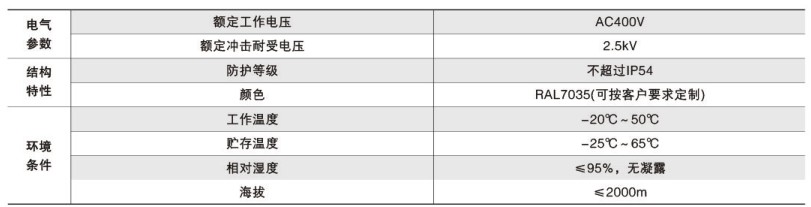

12.5技术参数

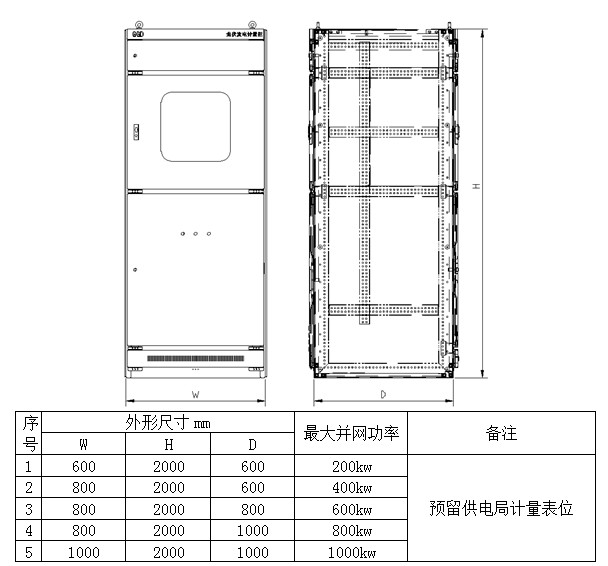

12.6外形尺寸
