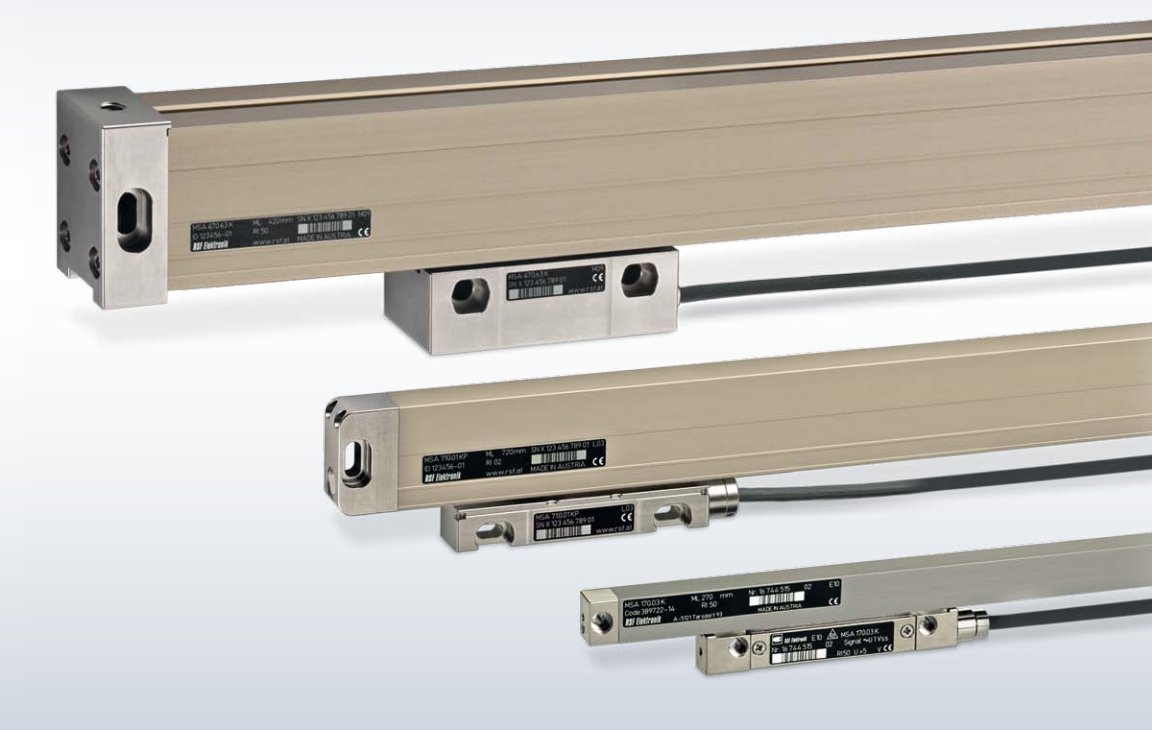

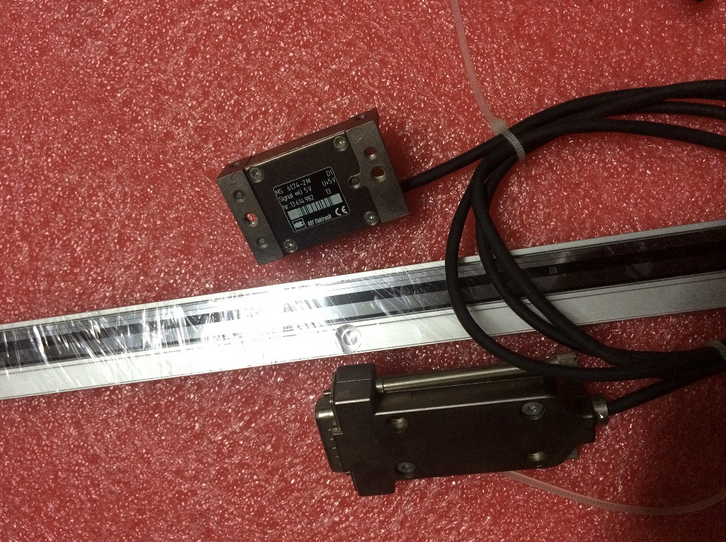

RSF Elektronik光栅尺光标尺计数尺电子尺传感器

RSF Elektronik光栅尺光标尺计数尺电子尺传感器型号技术参数：

• 标准测量长度（ML）： [mm]
  • 70至1140，栅距8或10 µm
  • 70至1240，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K)
  • 玻璃陶瓷光栅尺（α≈0×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它参考点在n x 50 mm间距位置可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动：100 m/s²（40至2000 Hz）
• 允许的冲击：200 m/s²（8 ms）
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：75 g + 0.57 g/mm（ML）+ 50 g（读数头无电缆）
• 标准电缆：3 m电缆，带Sub-D针式接头15针
• RoHS相符性：MSA 770系列直线光栅尺符合RoHs指令2011/65/EU有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  • 70至1140，栅距8或10 µm
  • 70至1240，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K)
  • 玻璃陶瓷光栅尺（α≈0×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它参考点在n x 50 mm间距位置可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动：100 m/s²（40至2000 Hz）
• 允许的冲击：200 m/s²（8 ms）
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：75 g + 0.57 g/mm（ML）+ 50 g（读数头无电缆）
• 标准电缆：3 m电缆，带Sub-D针式接头15针
• RoHS相符性：MSA 710系列直线光栅尺符合RoHs指令2011/65/EU有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  • 70至1140，栅距8或10 µm
  • 70至1240，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K)
  • 玻璃陶瓷光栅尺（α≈0×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它参考点在n x 50 mm间距位置可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动：100 m/s²（40至2000 Hz）
• 允许的冲击：200 m/s²（8 ms）
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：75 g + 0.57 g/mm（ML）+ 50 g（读数头无电缆）
• 标准电缆：3 m电缆，带Sub-D针式接头15针
• RoHS相符性：MSA 720系列直线光栅尺符合RoHs指令2011/65/EU有关在电气和电子设备中限制使用部分有害物质的要求。

• 标准测量长度（ML）： [mm]
  • 70至1140，栅距8或10 µm
  • 70至1240，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K)
  • 玻璃陶瓷光栅尺（α≈0×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它参考点在n x 50 mm间距位置可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动：100 m/s²（40至2000 Hz）
• 允许的冲击：200 m/s²（8 ms）
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：75 g + 0.57 g/mm（ML）+ 50 g（读数头无电缆）
• 标准电缆：3 m电缆，带Sub-D针式接头15针
• RoHS相符性：MSA 730系列直线光栅尺符合RoHs指令2011/65/EU有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  • 70至1140，栅距8或10 µm
  • 70至3040，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K)
  • 玻璃陶瓷光栅尺（α≈0×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它参考点在n x 50 mm间距位置可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动：100 m/s²（40至2000 Hz）
• 允许的冲击：200 m/s²（8 ms）
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：75 g + 0.57 g/mm（ML）+ 50 g（读数头无电缆）
• 标准电缆：3 m电缆，带Sub-D针式接头15针
• RoHS相符性：MSA 771系列直线光栅尺符合RoHs指令2011/65/EU有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  • 70至1140，栅距8或10 µm
  • 70至3040，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K)
  • 玻璃陶瓷光栅尺（α≈0×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它参考点在n x 50 mm间距位置可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动：100 m/s²（40至2000 Hz）
• 允许的冲击：200 m/s²（8 ms）
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：75 g + 0.57 g/mm（ML）+ 50 g（读数头无电缆）
• 标准电缆：3 m电缆，带Sub-D针式接头15针
• RoHS相符性：MSA 711系列直线光栅尺符合RoHs指令2011/65/EU有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  • 70至1140，栅距8或10 µm
  • 70至3040，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K)
  • 玻璃陶瓷光栅尺（α≈0×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它参考点在n x 50 mm间距位置可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动：100 m/s²（40至2000 Hz）
• 允许的冲击：200 m/s²（8 ms）
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：75 g + 0.57 g/mm（ML）+ 50 g（读数头无电缆）
• 标准电缆：3 m电缆，带Sub-D针式接头15针
• RoHS相符性：MSA 721系列直线光栅尺符合RoHs指令2011/65/EU有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  • 70至1140，栅距8或10 µm
  • 70至3040，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K)
  • 玻璃陶瓷光栅尺（α≈0×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它参考点在n x 50 mm间距位置可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动：100 m/s²（40至2000 Hz）
• 允许的冲击：200 m/s²（8 ms）
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：75 g + 0.57 g/mm（ML）+ 50 g（读数头无电缆）
• 标准电缆：3 m电缆，带Sub-D针式接头15针
• RoHS相符性：MSA 731系列直线光栅尺符合RoHs指令2011/65/EU有关在电气和电子设备中限制使用部分有害物质的要求。
•

• 标准测量长度（ML）： [mm]
  • 70至1 140，栅距8或10 µm；
  • 70至1 240，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K）
  • 玻璃陶瓷光栅尺（α≈0×10-6/K）
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它参考点在n x 50 mm间距位置可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动：100 m/s²（40至2000 Hz）
• 允许的冲击：200 m/s²（8 ms）
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：75 g + 0.57 g/mm（ML）+ 65 g（读数头无电缆）
• 可选附件：可分离连接电缆，最大长度可逐渐增加到9 m
• RoHS相符性：MSA 870系列直线光栅尺符合RoHs指令2011/65/EU有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  • 70至1 140，栅距8或10 µm
  • 70至1 240，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K)
  • 玻璃陶瓷光栅尺（α≈0×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它参考点在n x 50 mm间距位置可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动：100 m/s²（40至2000 Hz）
• 允许的冲击：200 m/s²（8 ms）
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：75 g + 0.57 g/mm（ML）+ 65 g（读数头无电缆）
• 可选附件：可分离连接电缆，最大长度可逐渐增加到9 m
• RoHS相符性：MSA 810系列直线光栅尺符合RoHs指令2011/65/EU有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  • 70至1 140，栅距8或10 µm
  • 70至1 240，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K)
  • 玻璃陶瓷光栅尺（α≈0×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它参考点在n x 50 mm间距位置可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动： 100 m/s² (40 to 2000 Hz)
• 允许的冲击： 200 m/s² (8 ms)
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：75 g + 0.57 g/mm（ML）+ 65 g（读数头无电缆）
• 可选附件：可分离连接电缆，最大长度可逐渐增加到9 m
• RoHS相符性：MSA 820系列直线光栅尺符合RoHs指令2011/65/EU有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  • 70至1 140，栅距8或10 µm
  • 70至1 240，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K)
  • 玻璃陶瓷光栅尺（α≈0×10-6/K）
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它参考点在n x 50 mm间距位置可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动：100 m/s²（40至2000 Hz）
• 允许的冲击：200 m/s²（8 ms）
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：75 g + 0.57 g/mm（ML）+ 65 g（读数头无电缆）
• 可选附件：可分离连接电缆，最大长度可逐渐增加到9 m
• RoHS相符性：MSA 830系列直线光栅尺符合RoHs指令2011/65/EU有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  • 70至1 140，栅距8或10 µm
  • 70至3 040，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K)
  • 玻璃陶瓷光栅尺（α≈0×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它参考点在n x 50 mm间距位置可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动：100 m/s²（40至2000 Hz）
• 允许的冲击：200 m/s²（8 ms）
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：75 g + 0.57 g/mm（ML）+ 65 g（读数头无电缆）
• 可选附件：可分离连接电缆，最大长度可逐渐增加到9 m
• RoHS相符性：MSA 871系列直线光栅尺符合RoHs指令2011/65/EU有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  • 70至1 140，栅距8或10 µm
  • 70至3 040，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K)
  • 玻璃陶瓷光栅尺（α≈0×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它参考点在n x 50 mm间距位置可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动：100 m/s²（40至2000 Hz）
• 允许的冲击：200 m/s²（8 ms）
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：75 g + 0.57 g/mm（ML）+ 65 g（读数头无电缆）
• 可选附件：可分离连接电缆，最大长度可逐渐增加到9 m
• RoHS相符性：MSA 811系列直线光栅尺符合RoHs指令2011/65/EU有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  • 70至1 140，栅距8或10 µm
  • 70至3 040，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K)
  • 玻璃陶瓷光栅尺（α≈0×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它参考点在n x 50 mm间距位置可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动：100 m/s²（40至2000 Hz）
• 允许的冲击：200 m/s²（8 ms）
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：75 g + 0.57 g/mm（ML）+ 65 g（读数头无电缆）
• 可选附件：可分离连接电缆，最大长度可逐渐增加到9 m
• RoHS相符性：MSA 831系列直线光栅尺符合RoHs指令2011/65/EU有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  • 70至1 140，栅距8或10 µm
  • 70至3 040，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K)
  • 玻璃陶瓷光栅尺（α≈0×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它参考点在n x 50 mm间距位置可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动：100 m/s²（40至2000 Hz）
• 允许的冲击：200 m/s²（8 ms）
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：75 g + 0.57 g/mm（ML）+ 65 g（读数头无电缆）
• 可选附件：可分离连接电缆，最大长度可逐渐增加到9 m
• RoHS相符性：MSA 821系列直线光栅尺符合RoHs指令2011/65/EU有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  • 70至1140，栅距8或10 µm
  • 70至3040，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K)
  • 玻璃陶瓷光栅尺（α≈0×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它n x 50 mm间距的参考点可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动：100 m/s²（40至2000 Hz）
• 允许的冲击：200 m/s²（8 ms）
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：460 g + 2.5 g/mm（ML）+ 175 g（读数头无电缆）
• 标准电缆：3 m电缆，带Sub-D针式接头15针
• RoHS相符性：MSA 470系列直线光栅尺符合RoHs指令（2011/65/EU）有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  • 70至1140，栅距8或10 µm
  • 70至3040，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K)
  • 玻璃陶瓷光栅尺（α≈0×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它n x 50 mm间距的参考点可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动：100 m/s²（40至2000 Hz）
• 允许的冲击：200 m/s²（8 ms）
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：295 g + 2.5 g/mm（ML）+ 175 g（读数头无电缆）
• 标准电缆：3 m电缆，带Sub-D针式接头15针
• RoHS相符性：MSA 471系列直线光栅尺符合RoHs指令（2011/65/EU）有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  • 70至1140，栅距8或10 µm
  • 70至3040，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K)
  • 玻璃陶瓷光栅尺（α≈0×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它n x 50 mm间距的参考点可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动：100 m/s²（40至2000 Hz）
• 允许的冲击：200 m/s²（8 ms）
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：295 g + 2.5 g/mm（ML）+ 175 g（读数头无电缆）
• 标准电缆：3 m电缆，带Sub-D针式接头15针
• RoHS相符性：MSA 421系列直线光栅尺符合RoHs指令（2011/65/EU）有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  • 70至1140，栅距8或10 µm
  • 70至3040，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K)
  • 玻璃陶瓷光栅尺（α≈0×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它n x 50 mm间距的参考点可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动：100 m/s²（40至2000 Hz）
• 允许的冲击：200 m/s²（8 ms）
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：295 g + 2.5 g/mm（ML）+ 175 g（读数头无电缆）
• 标准电缆：3 m电缆，带Sub-D针式接头15针
• RoHS相符性：MSA 431系列直线光栅尺符合RoHs指令（2011/65/EU）有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  70至1140，栅距8或10 µm
  70至3040，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K)
  • 玻璃陶瓷光栅尺（α≈0×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它n x 50 mm间距的参考点可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动：100 m/s²（40至2000 Hz）
• 允许的冲击：200 m/s²（8 ms）
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：295 g + 2.5 g/mm（ML）+ 175 g（读数头无电缆）
• 标准电缆：3 m电缆，带Sub-D针式接头15针
• RoHS相符性：MSA 411系列直线光栅尺符合RoHs指令（2011/65/EU）有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  • 70至1140，栅距8或10 µm
  • 70至3040，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K)
  • 玻璃陶瓷光栅尺（α≈0×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它参考点在n x 50 mm间距位置可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动：100 m/s²（40至2000 Hz）
• 允许的冲击：200 m/s²（8 ms）
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：460 g + 2.5 g/mm（ML）+ 175 g（读数头无电缆）
• 可选附件：可分离连接电缆，最大长度可逐渐增加到9 m
• RoHS相符性：MSA 570系列直线光栅尺符合RoHs指令2011/65/EU有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  • 70至1140，栅距8或10 µm
  • 70至3040，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K)
  • 玻璃陶瓷光栅尺（α≈0×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它参考点在n x 50 mm间距位置可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动：100 m/s²（40至2000 Hz）
• 允许的冲击：200 m/s²（8 ms）
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：295 g + 2.5 g/mm（ML）+ 175 g（读数头无电缆）
• 可选附件：可分离连接电缆，最大长度可逐渐增加到9 m
• RoHS相符性：MSA 571系列直线光栅尺符合RoHs指令2011/65/EU有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  • 70至1140，栅距8或10 µm
  • 70至3040，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K)
  • 玻璃陶瓷光栅尺（α≈0×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它参考点在n x 50 mm间距位置可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动：100 m/s²（40至2000 Hz）
• 允许的冲击：200 m/s²（8 ms）
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：295 g + 2.5 g/mm（ML）+ 175 g（读数头无电缆）
• 可选附件：可分离连接电缆，最大长度可逐渐增加到9 m
• RoHS相符性：MSA 511系列直线光栅尺符合RoHs指令2011/65/EU有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  • 70至1140，栅距8或10 µm
  • 70至3040，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K)
  • 玻璃陶瓷光栅尺（α≈0×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它参考点在n x 50 mm间距位置可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动：100 m/s²（40至2000 Hz）
• 允许的冲击：200 m/s²（8 ms）
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：295 g + 2.5 g/mm（ML）+ 175 g（读数头无电缆）
• 可选附件：可分离连接电缆，最大长度可逐渐增加到9 m
• RoHS相符性：MSA 521系列直线光栅尺符合RoHs指令2011/65/EU有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  • 70至1140，栅距8或10 µm
  • 70至3040，栅距20
• 光栅尺单元：
  • 玻璃光栅尺（α≈8.5×10-6/K)
  • 玻璃陶瓷光栅尺（α≈0×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 可选：一个参考点在任意位置，其它参考点在n x 50 mm间距位置可选
• 一个特殊功能开关信号：根据出厂时的默认设置，可动的触发磁条可在测量长度起点和终点处。
• 密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的振动：100 m/s²（40至2000 Hz）
• 允许的冲击：200 m/s²（8 ms）
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：295 g + 2.5 g/mm（ML）+ 175 g（读数头无电缆）
• 可选附件：可分离连接电缆，最大长度可逐渐增加到9 m
• RoHS相符性：MSA 531系列直线光栅尺符合RoHs指令2011/65/EU有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  50至520
• 光栅尺单元：玻璃光栅尺（α≈8.5×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 一个参考点在测量长度中间位置或在测量长度任一端的10 mm位置处。
  • 可选：一个参考点在任意位置，其它n x 25 mm间距的参考点可选
• 密封性能，基于EN 60529：
  • 标准： IP 53
  • 如用DA 400： IP 64
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：20 g + 0.17 g/mm（ML）+ 35 g（读数头无电缆）
• 标准电缆：3 m电缆，带Sub-D针式接头15针
• RoHS相符性：MSA 170系列直线光栅尺符合RoHs指令2011/65/EU有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  70至1240
• 光栅尺单元：玻璃光栅尺（α≈8.5×10-6/K)
• 用于特殊功能的可在任何位置的触发磁条：
  • 两个开关点（S1和S2）位置可在测量长度内由用户选择。
• 参考点：
  • 标准：一个参考点在测量长度中间位置或在测量长度任一端35 mm位置。
  • 可选：一个参考点在任意位置，其它n x 50 mm间距的参考点可选
•  密封性能 （基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
  • 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：250 g + 1.34 g/mm（ML）+ 210 g（读数头无电缆）
• 标准电缆：3 m电缆，带Sub-D针式接头15针
• RoHS相符性：MSA 373系列直线光栅尺符合RoHs指令（2011/65/EU）有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  70至1240
• 光栅尺单元：玻璃光栅尺（α≈8.5×10-6/K)
• 用于特殊功能的可在任何位置的触发磁条：
  • 两个开关点（S1和S2）位置可在测量长度内由用户选择。
• 参考点：
  • 标准：一个参考点在测量长度中间位置或在测量长度任一端35 mm位置。
  • 可选：一个参考点在任意位置，其它n x 50 mm间距的参考点可选
•  密封性能 （基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：250 g + 1.34 g/mm（ML）+ 210 g（读数头无电缆）
• 标准电缆：3 m电缆，带Sub-D针式接头15针
• RoHS相符性：MSA 374系列直线光栅尺符合RoHs指令（2011/65/EU）有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  70至1240
• 光栅尺单元：玻璃光栅尺 （α≈8.5×10-6/K)
• 用于特殊功能的可在任何位置的触发磁条：
  • 两个开关点（S1和S2）位置可在测量长度内由用户选择。
• 参考点：
  • 标准：一个参考点在测量长度中间位置或在测量长度任一端35 mm位置。
  • 可选：一个参考点在任意位置，其它n x 50 mm间距的参考点可选
• 密封性能 （基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：250 g + 1.34 g/mm（ML）+ 210 g（读数头无电缆）
• 标准电缆：3 m电缆，带Sub-D针式接头15针
• RoHS相符性：MSA 375系列直线光栅尺符合RoHs指令（2011/65/EU）有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  170至1740
• 光栅尺单元：玻璃光栅尺（α≈8.5×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 标准：至测量长度920 mm：测量长度中点处一个参考点或距测量长度两端35 mm处一个参考点；测量长度1 040 mm或更大长度：距测量长度任一端45 mm
  • 可选：任意位置一个参考点；其它参考点相距n x 50 mm的距离
• 密封性能 （基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：0.8 kg/m（尺壳） + 0.3 kg（读数头带3 m电缆）
• 标准电缆：3 m电缆，带Sub-D针式接头15针
• RoHS相符性：MSA 650系列直线光栅尺符合RoHs指令2011/65/EU有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  170至2 240
• 光栅尺单元：玻璃光栅尺（α≈8.5×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 标准：至测量长度920 mm：测量长度中点处一个参考点或距测量长度两端35 mm处一个参考点；测量长度1 040 mm或更大长度：距测量长度任一端45 mm
  • 可选：任意位置一个参考点；其它参考点相距n x 50 mm的距离
•  密封性能 （基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：0.8 kg/m（尺壳） + 0.3 kg（读数头带3 m电缆）
• 标准电缆：3 m电缆，带Sub-D针式接头15针
• RoHS相符性：MSA 651系列直线光栅尺符合RoHs指令2011/65/EU有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  170至3 040
• 光栅尺单元：玻璃光栅尺（α≈8.5×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 标准：至测量长度920 mm：测量长度中点处一个参考点或距测量长度两端35 mm处一个参考点；测量长度1 040 mm或更大长度：距测量长度两端45 mm
  • 可选：任意位置一个参考点；其它参考点相距n x 50 mm的距离
• 环境密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：3 kg/m（尺壳） + 0.4 kg（读数头无电缆）
• 标准电缆：3 m电缆，带Sub-D针式接头15针
• RoHS相符性：MSA 350系列直线光栅尺符合RoHs指令（2011/65/EU）有关在电气和电子设备中限制使用部分有害物质的要求

• 标准测量长度（ML）： [mm]
  170至3 040
• 光栅尺单元：玻璃光栅尺（α≈8.5×10-6/K)
• 参考点：
  • 距离编码（K）：最多运动20 mm后提供绝对位置值
  • 标准：至测量长度920 mm：测量长度中点处一个参考点或距测量长度两端35 mm处一个参考点；测量长度1 040 mm或更大长度：距测量长度两端45 mm
  • 可选：任意位置一个参考点；其它参考点相距n x 50 mm的距离
• 环境密封性能（基于EN 60529）：
  • 标准密封条： IP 53
  • 如用DA 400： IP 64
• 允许的温度： -20 °C（存放），0 °C至+50 °C（工作）
• 重量（约重）：3 kg/m（尺壳） + 0.4 kg（读数头无电缆）
• 标准电缆：3 m电缆，带Sub-D针式接头15针
• RoHS相符性：MSA 352系列直线光栅尺符合RoHs指令（2011/65/EU）有关在电气和电子设备中限制使用部分有害物质的要求

奥地利RSF Elektronik是专业生产直线光栅尺、数显装置、测头以及精密运动控制和测量设备所需相关电子电路和精密光栅尺的公司。

奥地利RSF主要产品：RSF光栅尺、RSF编码器、RSF光学尺、RSF Elektronik、数显表、奥地利RSF、RSF测头

奥地利RSF主要型号：

MSA 654.A3 Art. Nr. 72233I290019 RSF光栅尺
DG118(Nr.12657334) RSF编码器
MSA 370.63 L=720 RSF光学尺
DG118(Nr.12657334) RSF编码器
MSA:654;Part no:81793105;No:679-0150370501 RSF光栅尺
26 054 706 62 RSF光栅尺
Nr.41512132-03600 SN:00042 Code:99005903H660 RSF光栅尺
Material Nr:41512182-03600 code:99005905H760 DG A 512,NR.42016339 RSF光栅尺
DIT 48.63BL Nr.36 464 752 14 RSF光栅尺
SI81015272,Abtasteinheit MS2,scan unit MS20.04 M RSF光栅尺
SI81019942,Teilungstraeger MS,pitch beam MS20.x4-MT total length 1820 RSF光栅尺
MS 80-C0 RSF光栅尺
MSA370.63-720 RSF光栅尺
Nr.055-055504 01 002 SPEC888D typ MSA6714 ML110 lntervall 40 um RSF光栅尺
DIT48.63 BL D419022D5404 RSF编码器
MSA 650.23K NR.18537955 14 NR.16616415 RSF编码器
MSA6700-1,NR.060-063027 01037 RSF编码器
NR.38236-808 RSF编码器
DIT30.73 Nr:24565286  RSF编码器
MS 25.74-0M RSF编码器
MSA6706 AP ML520mm RSF编码器
MSA671.74 ML:1040MM CODE D608A18AC248 RSF编码器
DIT 48.63 BL,D419022D5404 RSF编码器
Nr. 055-055504 01 00 spec.888D Typ MSA6714 ML 110 RSF光栅尺
Nr.24829223 17 MS 6075-3GK H7 SIGNAL OU 5V RSF光栅尺
DIT 30.71 ML30 mm RSF光栅尺
MSA370.63-720  RSF光栅尺。

测量长度：             50 mm至520 mm
测量光栅： 玻璃光栅尺
参考点
位置： 标准：一个参考标记位于测量长度中间位置或距测量长度的两端35 mm
选装：一个任意位置的参考点，或两个甚至更多个相距n x 50 mm的参考点
模拟量输出： 典型值：11.5 µApp
数字量输出： 方波信号（信号端）
内置细分电子电路
方波信号（差分），采用RS 422标准直线驱动
内置细分电子电路

RSF光栅尺产品主要特点：
奥地利RSF Elektronik光栅尺
奥地利RSF Elektronik光栅尺
RSF Elektronik是一家专业生产直线光栅尺、数显装置、测头以及精密运动控制和测量设备所需相关电子电路和精密光栅尺的公司。
奥地利RSF Elektronik封闭式光栅尺最适用于恶劣应用环境。外壳处的密封条防止冷却液和污物进入。如果直线光栅尺必须用在非常恶劣应用环境中，除了光栅尺外壳的密封条外，还必须采取更多保护措施（IP 64）。
奥地利RSF Elektronik光栅尺型号：
MSA 170
MSA 670
MSA 671
MSA 672
MSA 680
MSA 690
MSA 691 MSA 650
MSA 651
MSA 370
MSA 371
MSA 372
MSA 373 MSA 374 MSA 375
MSA 390
MSA 391
MSA 350
MSA 352

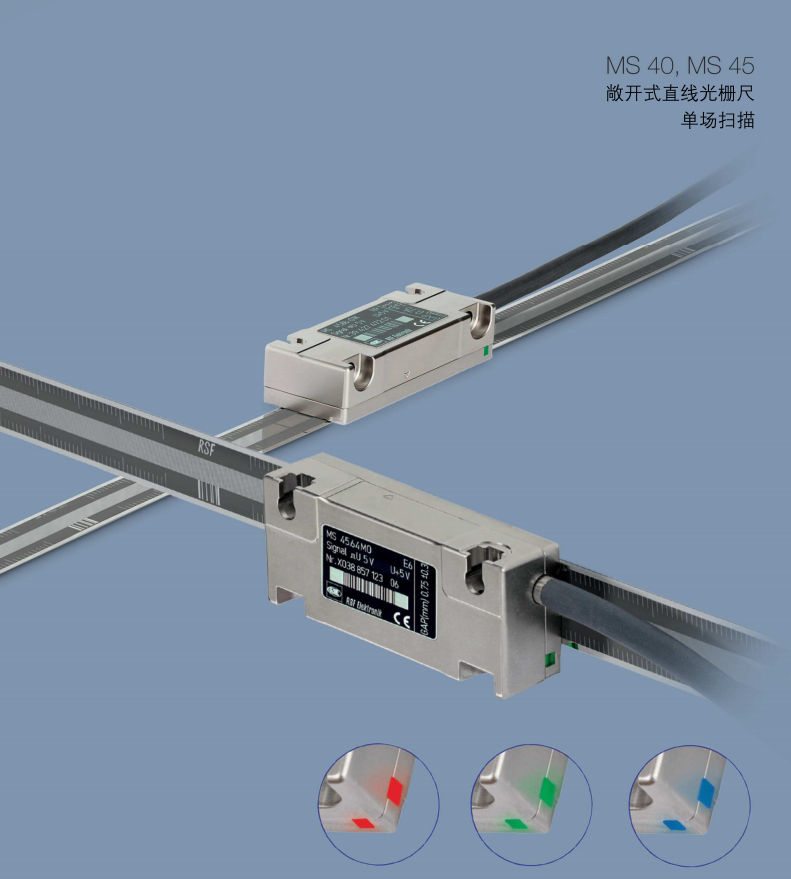

奥地利RSF Elektronik非接触敞开式直线光栅尺适用于运动速度快和精度要求高的应用，通常用于干净环境中。
奥地利RSF Elektronik非接触敞开式光栅尺需要在整个测量范围内读数头与光栅尺间保持均匀的空气间隙。安装面的平面度和机床导轨的平行度非常重要。
根据测量系统版本，有两种测量光栅：
玻璃（部分为ROBAX玻璃陶瓷）或钢带。
奥地利RSF Elektronik光栅尺型号：
MS 20, MS 21, MS 25, MS 26 BO_BK
MS 20, MS 21, MS 25, MS 26 GA
MS 20, MS 21, MS 25, MS 26 GS
MS 20, MS 21, MS 25, MS 26 GS
MS 20, MS 21, MS 25, MS 26 MA_MS
MS 20, MS 21, MS 25, MS 26 MO_MK
MS 20, MS 21, MS 25, MS 26 MP
MS 20, MS 21, MS 25, MS 26 MT
MS 20, MS 21, MS 25, MS 26 MT
MS 30 MA MS
MS 30 MO MK
MS 30 MP
MS 30 MT
MS 40 MO MK
MS 40 MP

MSA6708 /MSA6502 /MSA6701光栅尺

我公司是RSF光栅尺产品在北方正规代理机构，客户如有产品方面的需求，请联系我公司。

MSR 20 MKS光栅尺磁栅尺：

技术参数

ADDITIonAL PARAMS

ADDITIonAL PARAMS

数显装置Z 300

ND 300数显装置特别适用于3轴的铣床、钻床、镗床和车床。独立I/O设备的开关式输入/输出功能，用于简单的自动化任务（可选附件：IFB 48）。

说明

ND 300数显装置采用坚固外壳的立式结构，具有防溅的全行程键盘，适合车间应用。它配单色平板显示器，显示位置值、对话信息、输入信息、提供图形功能以及图形定位功能。

数据接口

Z 300的RS-232-C/V.24串口可将测量值传给PC计算机或打印机，进行参数、补偿值列表的输入/输出和诊断。

安装

Z 300数显装置为立式结构。安装方式：

• 机壳底面的螺纹安装孔M6和M8
• 安装架（可选，ID 532 811-01），用于将数显装置安装在机箱或操作面板中

数显装置Z 300

技术参数

功能

轴数2/3

编码器输入

• RS-422输入，正交信号和参考脉冲

显示步距
（取决于相连编码器的信号周期）

• 可调，最大7位
• 直线轴:1 mm至0.0001 mm
• 角度轴：1°至0.001°（00° 00´ 00˝）

显示器

• 5.7英寸单色平板显示器，显示位置值，对话和输入信息及软

 状态显示

• 刀具，参考点，运算函数，进给速率，ABS/INC，mm/inch，计时表

 功能

• 10个原点
• 16把刀
• REF参考点计算，距离编码参考点或单参考点
• 待移动距离模式
• 缩放系数
• mm/inch切换
• 绝对式/增量式显示
• 在线帮助和操作说明
• 图形定位功能（“接近零位”报警）
• 计算器

模式：铣削/钻削/镗削

• 计算阵列孔位置（圆弧阵列孔和直线阵列孔）
• 刀具半径和刀具长度补偿
• 用KT型找边器获取参考点的探测功能：
  “边”，“中心线”，“圆心”
• 直线阵列孔，螺栓孔

模式:车削

• 锥度计算器
• 半径/直径切换
• 冻结刀具位置进行退刀
• 矢量：倾斜小刀架运动行程的X/Z值显示
• 合计显示Z和Z0（关联轴）

误差补偿

• 轴误差：线性和200点以内多点
• 反向间隙补偿

数据接口

V.24/RS-232-C：300至115 200波特率

开关式I/O

• 找边器输入（开关式信号或触发式）
• 用外部IFB 48输入/输出单元连接更多路输入/输出

供电电源

• AC 100至240 V（-10%至+10%），47 Hz至63 Hz，最大135 W

工作温度

0 °C至45 °C

防护等级EN 60 529

IP 40

前面板： IP 54

重量：

• 2.6 kg

数显装置Z 300

•

  Z 300安装框

  ID 532811-01 用于将数显装置Z 300安装在机柜或操作面板中。

•

  IFB 48外部输入/输出单元

  ID 532900-02 连接IFB 48后，Z 300提供具体应用所需的附加功能
  （例如4路开关式输入，9路开关式输出，模拟输出）。
  外部输入/输出单元连接用测头输入口连接Z 300。
  LED指示灯显示电源，数据传输和输入和输出接口状态。

增量式光栅尺 HEDS 9200 MODUL的MSD 10。

二、RSF Elektronik光栅尺光标尺计数尺电子尺传感器维修：

常见故障及处理方法：

海德汉光栅尺是精密的光学测量装置，苏州泽升精密机械仪器有限公司是海德汉光栅尺、数显表、编码器、长度计等产品华东区的销售维修中心，根据我们多年维修海德汉光栅尺的经验得出海德汉光栅尺的常见故障，仅供参考。

1、“软断线”报警。

2、移动机床某一轴时发生“跟随误差过大”报警。

3、机床某一轴移动时机床震动比较厉害数据不平稳。

4、光栅尺找不到原点（也称零点或参考点）。

5、在使用过程中产生25000异常报警。

6、机床某一轴光栅尺在测量过程中数据丢失或计数不准。

7、开机后，出现某一轴正反方向运动正常，但机床无法进行回参考点。

8、机床出现某一轴缓慢向正方向运动，系统无报警。

9、某一轴在回参考点不准的现象，但是使用半闭环回参考点准确。

10、光栅尺出现“445”报警。

11、当某一轴执行返参考点指令时，出现1160报警。

、、、、、、
