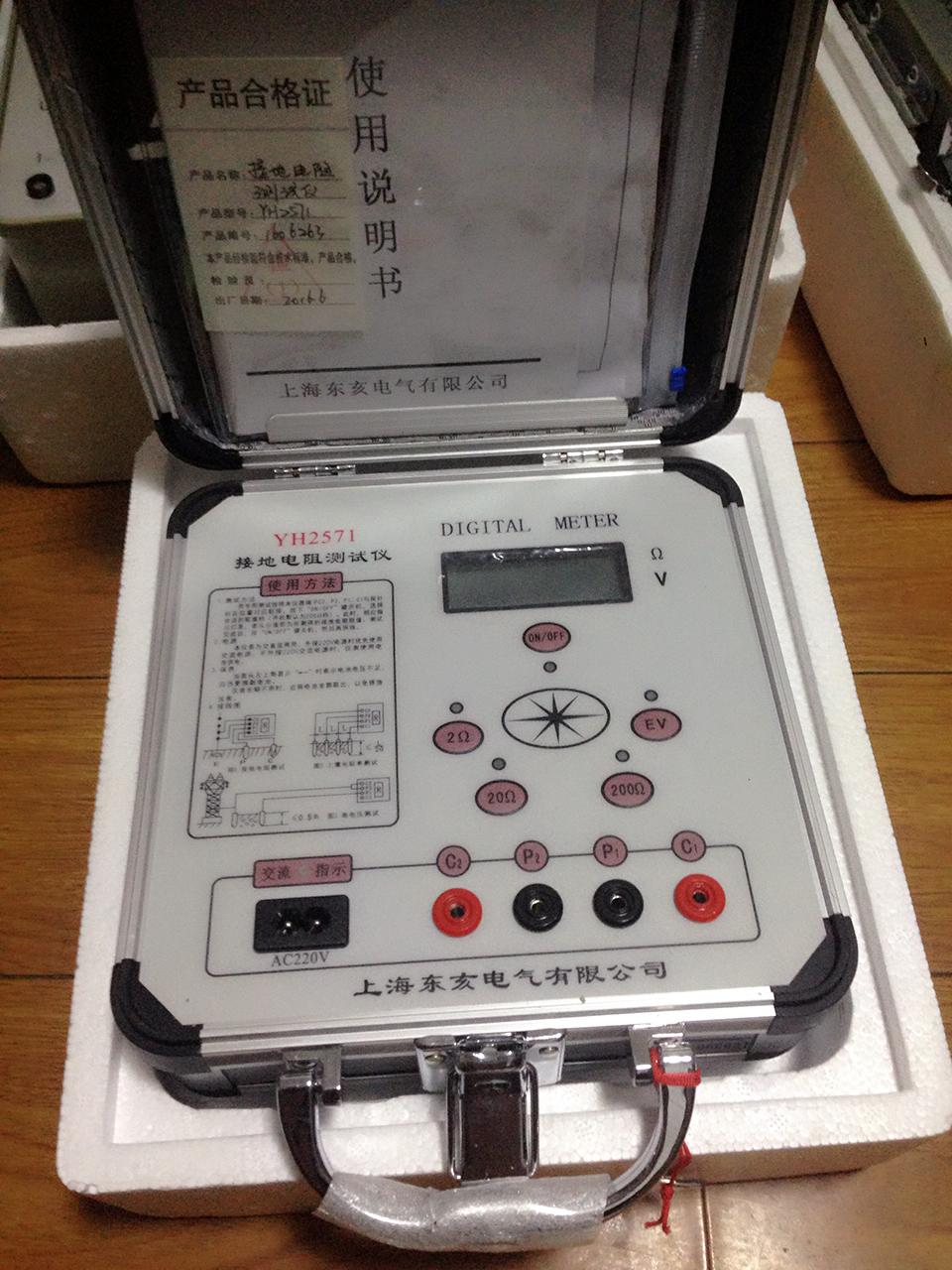

接地电阻测试仪使用方法

(1)使用接地电阻测试仪准备工作

1、熟读接地电阻测量仪的使用说明书，应全面了解仪器的结构、性能及使用方法。

2、备齐测量时所必须的工具及全部仪器附件，并将仪器和接地探针擦拭干净，特别是接地探针，一定要将其表面影响导电能力的污垢及锈渍清理干净。

3、将接地干线与接地体的连接点或接地干线上所有接地支线的连接点断开，使接地体脱离任何连接关系成为独立体。

（2）使用接地电阻测试仪测量步骤

1）将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插人深度为400mm。

2）将接地电阻测量仪平放于接地体附近，并进行接线，接线方法如下：

①用最短的专用导线将接地体与接地测量仪的接线端“E1”（三端钮的测量仪）或与C2、”短接后的公共端（四端钮的测量仪）相连。

②用最长的专用导线将距接地体40m的测量探针（电流探针）与测量仪的接线钮“C1”相连。

③用余下的长度居中的专用导线将距接地体⒛m的测量探针（电位探针）与测量仪的接线端“P1”相连。

3）将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。

4）将“倍率标度”（或称粗调旋钮）置于最大倍数，并慢慢地转动发电机转柄（指针开始偏移），同时旋动“测量标度盘”（或称细调旋钮）使检流计指针指向中心线。

5）当检流计的指针接近于平衡时（指针近于中心线）加快摇动转柄，使其转速达到120r／min以上，同时调整“测量标度盘”，使指针指向中心线。

6）若“测量标度盘”的读数过小（小于1）不易读准确时，说明倍率标度倍数过大。此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使指针指向中心线上并读出准确读数。

7）计算测量结果，即R地＝“倍率标度”渎数ד测量标度盘”读数。

YHJCZ接地线直流电阻测试仪是我公司研制的一种自动化程度很高的便携式测试仪，专门用于测量携带型短路接地线以及个人保护接地线的直流电阻。仪器采用高性能单片机控制，可实现测试过程智能化，操作简单方便、精度高、测试速度快，复测性好、读数直观，是符合规程要求的理想的专用仪器，大大方便了试验项目的开展，提高了工作效率。

YHJCZ接地线直流电阻测试仪是一款自动化程度很高的便携式测试仪器，仪器专门用于测量携带型短路接地线以及个人保护接地线的直流电阻。接地线成组直流电阻测试仪采用高性能单片机控制，可实现测试过程智能化，操作简单方便、精度高、测试速度快、重复性好、读数直观并可自动打印检测数据，是符合《电力安全工器具预防性试验规程》要求的专用仪器。

YHJCZ接地线直流电阻测试仪

1、 输出电流：35A

2、 测量范围：100uΩ~200mΩ

3、 分辨率：0.1uΩ
4、 测试精度：0.5级
5、 工作环境：温度 -10℃～50℃  湿度 0～80%
6、 工作电源：AC220V±10%  50HZ±1HZ

YHJCZ接地线直流电阻测试仪

1、操作简便，数据直观
2、抗干扰能力出众，稳定性强
3、高亮度数字显示
4、回路切换灵活
5、专用夹头，装卸方便
