5Q尾气分析仪部件名称及作用

5Q尾气分析仪部件名称及作用

WQ27-5Q汽车排放气体分析仪（以下简称仪器）采用不分光红外吸收法原理，通过微电脑分析，可直接测出机动车排放废气中的HC、 CO及CO₂的浓度；采用电化学原理测量废气中的NO和O₂的浓度,并可根据测得的CO、CO₂、HC和O₂的浓度计算出过量空气系数λ。该仪器引进国外先进技术,由全套进口机芯组装而成，具有测量准确、操作简便、耐用程度高，检测速度快等优点，并配备了微处理器，采用液晶显示、中文界面的智能化仪器。本仪器另配置感应式转速表、温度传感器探头和内置微型打印机等选购件供用户选用，同时还增加了存储功能，可在检测尾气的同时检测发动机的转速、润滑油的温度和存储、打印当前检测结果。

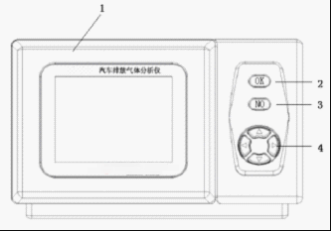

1.仪器的前面板的布局及各个部分的名称如图1所示：

图１　前面板布局图

前面板各部分的功能：

• 液晶屏：显示中文菜单和测量数据。
• “OK”： 执行所选择的项目。
• “NO”： 取消所选择的项目。
• “上”、“下”、“左”、“右”：根据液晶屏幕上的“状态”在各个界面具有不同的功能。

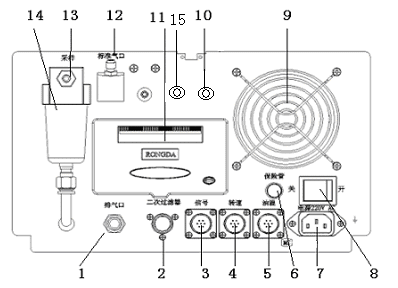

2.仪器的后面板各部件的名称与作用，如图2所示

图2 仪器后面板布局图

• 排气口：主排气口,排放水分和部分气体。
• 二次过滤器:过滤待测气体的水分。
• 信号:RS232通讯口，用于与上位机进行串行通讯。
• 转速:转速测量接口,与转速传感器相连接。
• 油温:油温测量接口,与油温传感器相连接。
• 保险管:保险丝盒,内装2A保险管。
• 电源220V:电源插座,用于输入220V交流电源。
• 开关:用于接通或断开电源。
• 冷却风扇:从分析仪内向外排风,冷却仪器内部。
• 氧气出口: 氧气传感器排气口,排放测量后的尾气。
• 打印机：打印当前或存储的测量数据。
• 标准气口：用于通入标准气，进行校准。
• 采样：与取样管相连，被测车辆排气由此进入仪器。
• 油水分离器：分离待测样气中的油、水，滤去粉尘。
• 氮氧出口：氮氧传感器排气口排放测量后的尾气。
