哎哟，不错喔！ VOCs在线监测“新生力”

一、CEMS-2000 B VOC型固定污染源挥发性有机物在线监测系统(图1):

图1 CEMS-2000 B VOC型固定污染源VOCs在线监测系统组成

二、CEMS-2000 B VOC型固定污染源挥发性有机物在线监测系统的技术开发:

（1）全程高温预处理技术

针对固定污染源排放的挥发性有机物废气的特点，一般有3种采样技术^[3]:气态脱水技术、全程高温采样技术、稀释采样技术。

气态脱水技术：一般采用低温冷凝除水方法，在除水的过程中溶于水的有机物和高沸点的有机物将会一并除去，同时高沸点和强极性的有机物在冷凝过程中极易吸附在冷凝装置表面，从而造成有机物测量失真。

稀释采样技术：使用零空气对样品气体进行稀释，大大减少样品气体中的水分含量和高浓度的有机物气体含量，该技术对稀释气净化，稀释比控制、分析仪器灵敏度要求较高，方法适用性较低。

全程高温采样技术：从采样探头、过滤器、伴热管线、采样泵、到仪表内部的样品管路全程采用高温，温度控制在120℃及以上。该技术可有效防止高沸点物质的冷凝和强极性有机物在管路中的吸附，使有机物的测量更加精确。本系统采用全程高温采样技术，满足美国EPA对固定污染源气相色谱在线监测系统的性能规范要求。

(2)高温仪表技术

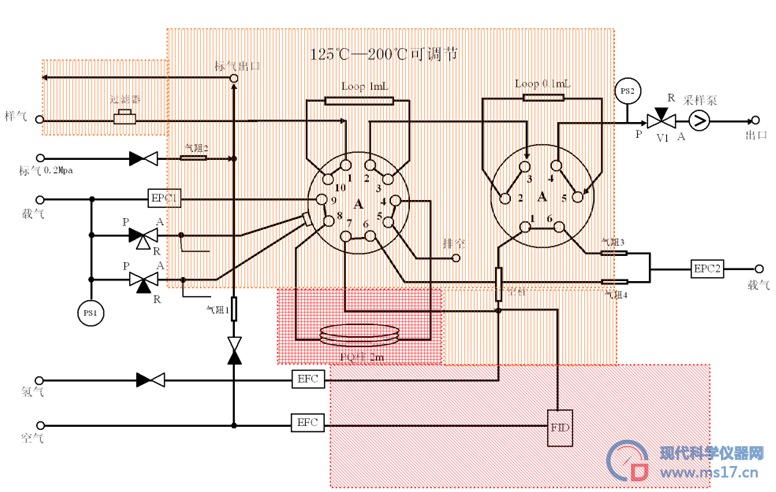

为保证固定污染源中挥发性有机物中高分子质量、高沸点、强极性物质等物质的准确分析测量，所有与样品接触的管路必须保持全程高温。仪表内部布局以及温度分布如图3所示，仪器内部主要包括气路模块、进样模块、分离模块和检测模块，气路模块包括电子压力流量控制、电磁阀阀组和内置采样泵, 用于载气和辅助气的流量控制、流向切换和样气的采集，进样模块主要包含气动十通阀和气动六通阀, 实现定量环进样和反吹切换，分离和检测模块主要包含专用色谱柱、空柱和微型化的火焰电离检测器(FID )。仪表中所有与样气接触的部分，如定量环、切换阀、样品管路全部工作均在高温区域，温度范围控制在125℃-200℃内可调。

图2  分析仪表内部布局及温度分布
