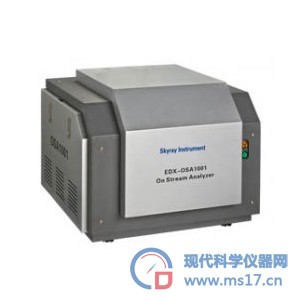

OSA100 XRF矿浆载流分析仪

仪器介绍

OSA100型XRF矿浆载流分析仪为光机电一体化大型在线品位监测分析仪，可广泛应用于有色、冶金、选矿等行业。产品具有自动化、智能化程度高，运行稳定、可靠，分析快速、准确，操作维护便捷等显著特点，系统采用模块化设计理念，功能高度集成，结构紧凑，流道容量扩展范围宽，可满足不同规模矿山用户的分析需要，还可参与过程自动化控制。

性能特点

自动化、智能化程度高

系统实现计算机自动化控制取样、测量分析、日取样以及数据处理等作业。并采用气动电控控制技术，系统运行可靠，维护简单，无环境污染。工作站系统功能强大，智能化程序高，可进行远程数据发布，并具有故障自诊断报错机制。

分析稳定、可靠

仪器长期漂移可由监控标样测量值予以自动补偿。并且，仪器还具有“线性化校正”功能，大大的提高了分析数学模型的适应能力，保证了分析的精度。

样品具有足够的代表性、新鲜性，分析快速、准确

采用流体断面取样和间隙取样等方式，矿浆样品盒采用射流技术，从而保证了样品具有足够的代表性、新鲜性，能实真的反映过程的实际情况。标定取样可一次取出两个平行样品，保证了取样的准确、可靠。

此外，在正常操作条件下，系统对12个流道的分析结果可在12～13分钟内给出，分析速度快，从而达到指导生产的作用。用传统的人工取样实验室分析，由于严重存在滞后的时间效应，操作人员不能及时的得到生产过程的状态和变化趋势，起不到指导生产的作用。

安全，无辐射

独特的全封闭光通道结构设计，在操作和维护时保证人体可能涉及的范围内无辐射。而且仪器具有机械、电子安全防护联锁机制，避免人体意外伤害。另外，仪器以X射线管为射线激发源，不存在同位素放射源所带来的回收、储藏及火灾等风险。此外，当样盒处于空态时，特殊的结构散射X射线的辐射到可以忽略的水平。

操作维护便捷

系统采用模块化设计，功能集成度高，体积小，便于操作维护;系统采用气动电控工作模式，运行稳定、可靠、无污染，维护简单。另外，系统实现计算机自动化、智能化控制与管理，日常维护量很小或免维护。

技术指标

分析方法：能量色散X荧光分析方法

测量元素范围：原子序数为20～92之间的元素均可测量

流道容量：可对多达24流道以任意顺序进行测量分析(系统可针对用户需求按6、12、18和24流道进行配置)

一次取样：70L/min～120L/min

二次取样：约20L/min

日取样及周期：一次日取样典型值为50ml，取样周期为10分钟，值均可调整

强度测量时间：每个流道可设置不同的强度测量时间，典型值为30秒

测量周期：按每个流道的强度测量时间为基础进行计算(以30秒为基础计算，一般对12个样流测量周期为12分钟～13分钟)

稳定性：在特定条件下测量强度的稳定性优于0.1%

长期稳定性：仪器长期漂移可由监控标样测量值予以自动补偿，软件安排有监控样自动测量，提供线性化校正标样对分析数模进行校正

检出限：对于样品中分析元素检出限达30ppm～500ppm

矿浆浓度：一般为10%～40%，上限取决于砂泵

含量范围：0.005%～100%，矿浆重量百分比

精度：精度指标的获得应以流动的矿浆样品为基础，按实际测量时间进行测量。测量精度是样品参数的复杂函数。比如与基体组成、矿化作用以及粒度的大小都有关系。在正常操作条件下，对低含量矿物来说相对标准偏差达6%～12%，对高含量矿物来说相对标准偏差达2%～8%

气源：压力0.4MPa～1.0MPa，平均消耗量15L/min

冲洗水：压力0.2MPa～0.6MPa ，平均消耗量30L/min(水质为洁净生产水或生活自来水)

电源：220V±5V/50Hz(建议配净化交流稳压电源)

接地：独立地线，接地电阻≤4Ω

湿度：≤70%

操作环境温度：+15℃～+30℃

储藏温度：-25℃～+60℃

外形尺寸及重量：

截流取样器：DN200，110kg，长×宽×高=750mm×650mm×850mm

压力取样器：DN100，60kg，长×宽×高=550mm×500mm×750mm

多路切换流器：6流道，180kg，长×宽×高=1100mm×1000mm×1900mm

谱仪：100kg，长×宽×高=700mm×600mm×500mm

应用领域

OSA100型X荧光矿浆载流分析仪可广泛应用于有色、冶金、选矿等行业。
