(国家专利201020501979.8)
适用范围:

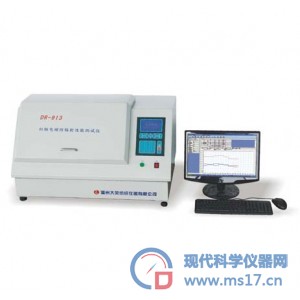

本仪器适用于机织品、塑料布等,以及金属薄板、非导电材料表面涂层或镀层、金属网、导电膜、导电玻璃、导电介质板等平板型电磁屏蔽材料对于平面波的屏蔽效能的测量。
相关标准:
GB/T23326 ASTMD4935 SJ20524
仪器特性:
1.仪器采用同轴测试方法,传输特性好,测试精确度高;
2.可进行全频扫描、列表扫描和点频测量;
3.仪器全自动控制信号的发射和接收,自动进行数据采集处理,液晶屏曲线显示,微型打印机打印测试数据,操作简便;
4.通过测得参数计算获得平面材料对电磁波吸收与反射性能的评价;
5.RS232数据接口,计算机软件曲线显示、数据分析与存储;
6.提供USB接口,支持U盘移动数据存储
技术参数:
1、信号发射/接收器:
频率范围:10MHz~3.2GHz;
信号源输出功率:-45~+10 dBm;
动态范围:>110 dB;
测试端口:传输/反射,S参数测试端口;
发射频率跳频率间隔:最小跳频间隔10KHz;
接收机功率分辨率0.01dB
发射频率稳定度:漂移<900Hz
2、 法兰同轴测试装置
频率范围:30MHz~1.5GHz;
特性阻抗:50Ω;
动态范围:>100dB;
电压驻波比:<1.2;
传输损耗:<1 dB;
