电脑细分恒流泵使用说明书

BT-100/200 SD定时电脑细分恒流泵使用说明书

一．概述：

BT-100SD、BT-200SD型恒流泵是新型定时电脑细分驱动蠕动泵，是BT系列泵的后代新产品。除了提供老一代产品的转速控制（0.1RPM～150RPM）、方向控制之外，新增了定时控制（定时运转、定时休眠）、外部触发、连接电脑用软件控制等功能。

该泵具有运转噪声小、操作简便、性能稳定、断电数据保存、流量大、可定时等特点，可广泛应用于环境保护、医药、食品、化工等领域，以及大专院校的实验室和其它相关行业。

二．主要技术指标：

1、流量：BT-100SD  10-14500ml/h

      BT-200SD  2×（10-14500）ml/h

2、压力：≥2Kg

3、定时运转：1秒—9小时59分59秒

4、定时休眠：0秒—9小时59分59秒

5、电源电压：AC220V±1 0％  50Hz ；10W

6、使用环境：温度0—40℃  湿度≤85％

7、连续工作时间：大于200小时。

8、流量精度：±2%

9、重量：3kg

10、外形尺 寸：110×340×155mm

五．蠕动泵软件使用说明：

1、系统需求

• 能够流畅运行Windows XP/Vista系统并有至少一个空余串口的PC一台；
• Windows XP/Vista操作系统；

• 安装

• 将随设备附带的光盘插入电脑CD-ROM驱动器中，打开资源浏览器，双击根目录下的setup.exe，根据提示完成安装。

    3、连接PC与设备

1）将PC机空余串口设定为9600bps，8数据位，1停止位；

2）确认PC电源、设备电源都已经关闭，用随机附带的RS232延长线连接PC空余串口与设备；

3）打开设备电源；

4）打开PC电源。

• 1、菜单说明：

• 设备：下含子菜单“连接”、“断开”，分别用于连接设备以及与设备断开；
• 关于：显示软件的版权信息以及厂商联系方式；
• 帮助：显示本文档的电子版；
• 退出：提示退出系统并要求确认，如果设备已连接，将会提示是否断开设备连接。

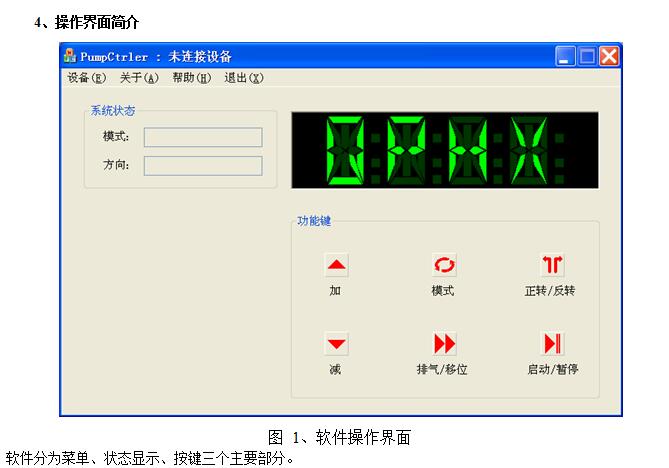

• 2、状态显示：

状态显示和设备面板显示不同，分为“系统状态”、“数码管显示”2个部分。系统状态直接以文字方式显示系统模式以及运转方向。数码管显示与面板显示的右五位相同。

• 3、按键：

按键布局与功能和设备面板上布局与功能一致。

5、设备连接、控制与断开

• 1设备连接：
  • 点击“菜单”->“设备”->“连接”。
  • 在弹出的对话框中选择与设备连接的PC串口。
  • 在要求确认对话框种点击“确定”。
  • 若成功连接，软件将会显示和设备面板一致的信息，同时，设备面板左边第一位数码管的小数点将会变亮，提示远程连接状态。若等待5秒后设备及软件没有相应，可能是串口选择错误或者PC串口参数设置错误所致，请在尝试端口选择对话框中选择其它串口或者检查PC串口参数（参见“连接PC与设备”部分）。
• 2设备控制：

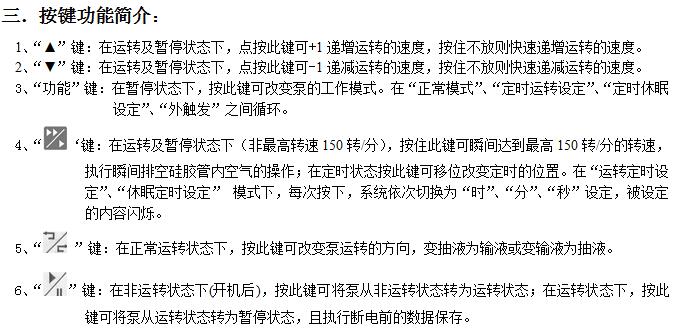

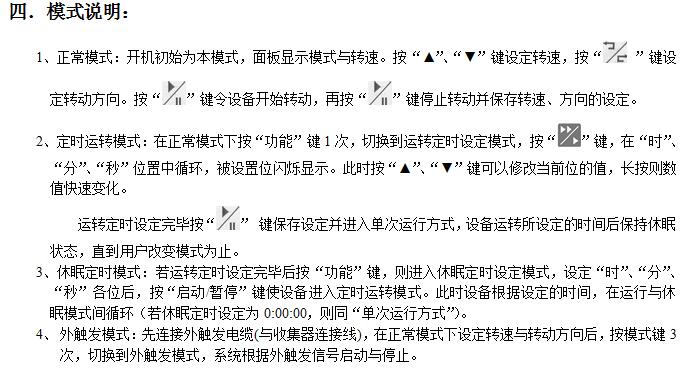

实际操作与面板操作相同请参见前文“按键功能简介与模式说明”部分。

• 3设备断开：

• 点击“菜单”->“设备”->“断开”。
• 在要求确认对话框中点击“确定”。
• 这时系统标题显示“设备未连接”，状态显示恢复到连接前的状态。设备面板左边第一位数码管的小数点熄灭。

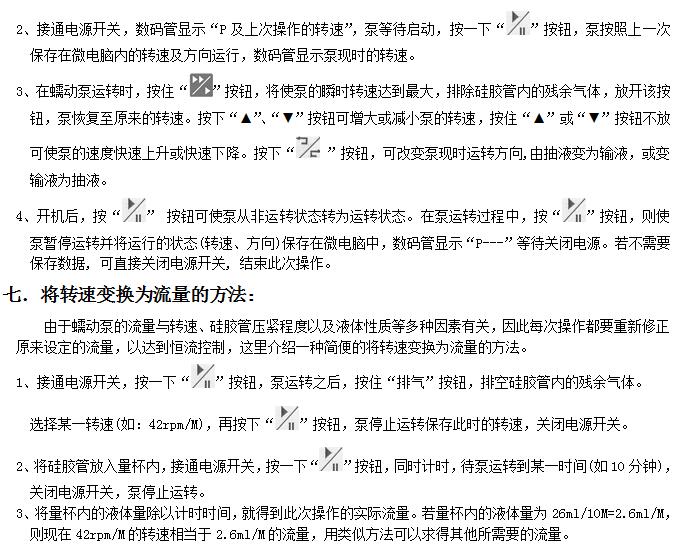

六．使用方法：

l、在泵头装卡时，先搬动搬杆，使压块上升，把所需软管居中放置在滚轮上(将软管往外拉直为好)，而后下降压块压紧软管。将软管两端分别置入输出和输入容器的介质中，即可开机工作。不工作时应抬起压块放松软管，延长软管使用寿命。
