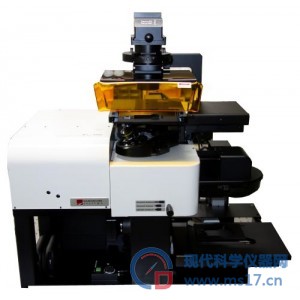

K1-Fluo Pro是韩国Nanoscope Systems 共聚焦显微镜公司为化学,医疗,生物,材料等领域而开发的一款多功能激光荧光共聚焦显微镜。 优异的光学组件,性能以及出色的性价比吸引了大批的海内外用户. 模块化的设计,开放性的设计理念使得K1-Fluo 的激光控制模块能够与Nikon,Olympus,Zeiss,Leica 的商用显微镜模块兼容
Features & Benefits(性能及优势):
1. 高清晰的图像质量
2. 开放式的设计模块
3. 与各种商用显微镜主体兼容
4. 操作简单
5. 高性价比
6. 可更换的模块
主要功能:
1.实时模式
在Live 模式下时,可通过移动物镜的位置并调节Detector Sensitivity并且可以实时观察图像的变化,以此获得高清晰的荧光图像。
2. 二维图像测量
在Live 模式下时,点击Manual SNAP 可测量当前条件下的二维图像,若对当前测量的图像不满意,可再次选择测量的激光波长,调节测量条件后再次测量,可覆盖之前测量结果 。
3. Z-SNAP (2D深度图像构建)
通过设置激光波长、扫描深度、光学切片的间隔,总的光学切片数等测量条件,并且通过计算机进行数据拟合,可获得一张二维图像深度照片,可以将不同深度的细胞全部显示在一张图像上。(当样品倾斜时非常适用)
4. Z-STACK (3D构建)
通过设置Scan range, Interval, # of section等测量条件后,系统可以自动进行测量。 3DViewer三维图像软件可对图像的三维荧光形貌以及荧光强度进行分析, 或者可以对测量每一张测量的二维荧光图片进行单独的分析,调节LUT并导出特定区域的强度值,而且可以通过K1-image软件测量荧光部分的三维尺寸。
5. Video 功能
通过快速连续摄影的方式可以获得大量帧数的图像,通过电脑可将这些图像连接成一个视频。在对活体细胞增殖,以及研究抗癌药物对活细胞作用时非常有用。
6. Stitch and EDF stitch(平面拼接与深度拼接)
Stitch 是平面拼接功能,只扫描并拼接同一焦平面上的图片。
EDF stitch是在每一个扫描点同时做Z-SNAP 和Stitch(优点是可以看到深度图像,缺点是耗时比较长)
7. Time lapse (延时)
通过设置拍摄的时间间隔以及需要拍摄的总张数,可以设置延时功能(特别适合追踪细胞活动以及观察细胞的增殖)
8. Automatic Well Plate scanning (自动孔板扫描)
选择该功能后,根据所选的孔板类型,将会自动出现每一个对应的孔板坐标,单击每一个坐标,可将物镜自动移动到对应的孔板然后进行扫描。
9. DIC
配置有微分干涉系统,可以观察细胞的干涉图像。
10. 倒置/正置任意切换
配置有两套独立的正置与倒置系统,可根据使用时的需要在正置模式和倒置模式之间任意切换
11. Jog Dial
配有两套独立的Jog Dial 操作控制系统,保证正置与倒置模式下的X,Y stage 相互独立运作,互不干扰。
Software(软件):
Z-stack(3D 构建):
Z-STACK是利用Z轴的上下移动获得垂直方向的光学切片然后构建3D图像,选择用户想要的测量方法后(有三种测量方法可供选择:Top/bottom, Center/Range, Upper/Lower),设置Z轴的扫描范围(Scan range),光学切片的间隔(Interval),光学切片的张数(# of section)
Time lapse(延时功能):
Application field(应用领域):
Specifications(参数):
激光模块 |
||||
激光波长 |
基础波长 |
405, 488, 561nm (7mW each) |
||
可选波长 |
445, 473, 514, 532, 637, 640, 660, 685, 705, 730, 785nm (10mW or more), selectable up to four lines |
|||
扫描模块 |
||||
|
K1-Fluo RT |
|||
扫描仪 |
共振扫描器和检流镜 |
|||
扫描分辨率 |
128x128 ~ 2048x2048 可选 |
|||
扫描速度 |
30fps at 512 x 512 pixels (Bi-scan) 15fps at 512 x 512 pixels (Uni-scan) |
|||
放大范围 |
0.7x~3x 连续 |
|||
扫描区域 |
12.5mm的平方除以物镜放大倍数(场数18) |
|||
扫描模式 |
xy, xyz, xt, xyt, xyzt |
|||
Pinhole |
自动切换Pinhole大小 (0.5~10 Airy size) |
|||
重量 |
7kg |
|||
探测器模块 |
||||
探测范围 |
400-750nm or NIR 可定制 |
|||
探测范围 |
标准 |
高灵敏PMT |
||
低光模式 |
超高灵敏GaAsP PMT |
|||
基础模式 |
带一个 PMT 的六轮滤光片转盘 连续切换探测
|
|||
探测器数量 |
Multi-ch 模式 |
高达4个 PMTs 同步检测 |
||
Emission filter |
自动滤片切换转轮或单个可更换滤片 |
|||
数据深度 |
12bit |
|||
重量 |
1.5 kg |
|||
显微镜模块 |
||||
正置或倒置 |
数字显微镜体(DMB)或商用显微镜主体;带侧孔的尼康,奥林巴斯,蔡司,徕卡商业显微镜 |
|||
X,Y 位移台 |
电动/手动位移台; 行程范围 115x75 mm (可定制), 可支持:载玻片,孔板,培养皿等 |
|||
Z-驱动 |
自动位移台 |
15mm行程 / 250nm 小步距. |
||
PZT 位移台 (单个物镜) |
400um 行程 / 1nm 步距 |
|||
配件 |
Jog dial DIC(微分干涉) 样品载物台(5个) 磁悬浮隔振台
选配: 细胞孵化器 物镜:支持空气物镜,油镜,水镜等多种规格的物镜 气浮隔振光学平台 空气压缩机 |
|||
重量 |
12kg |
|||
电子模块 |
||||
控制器 |
电子器件; 半导体激光发射器,扫描模块,探测器模块 |
|||
功耗: 100~240V, 450VA, 50/60Hz |
||||
重量: 19kg |
||||
PC |
PC |
|||
Windows 10, 64bit |
||||
功耗: 100~240V, 900VA, 50/60Hz |
