TOC水质分析仪

TOC水质分析仪  工作原理

本仪器采用紫外氧化的原理，将样品中的有机物氧化为二氧化碳，二氧化碳的测试采用的是直接电导率法，通过测试经过氧化反应的样品的总碳含量和未经过氧化反应的样品总无机碳的含量差值来测定总有机碳含量，即：总有机碳（TOC）=总碳（TC）-总无机碳（TIC）。

TOC水质分析仪   系统组成

TOC分析仪的组成包括以下7个主要部分：

① 在线检测装置（在线型仪器配备）

② 样品蠕动泵

③ 分流器

④ 氧化反应器

⑤ 二氧化碳传感器

    ⑥ 微处理控制器和电子线路板

⑦ 输出接口

离线检测

离线检测时，仪器可从样品瓶或其它没有压力的容器直接取样。仪器管路冲洗和仪器校准应在离线状态操作。若样品中有不可溶性微粒，应经过滤膜（孔径60μm或更小）过滤后进入仪器，以防止样品中的微粒阻塞仪器。仪器的进样管为1/16英寸的Teflon管，经蠕动泵抽进管路中的水样流速约为0.5 ml/min。

主要技术参数

电    源：220V±22V

电源频率：50Hz±1Hz

额定功率：100W

基本尺寸：44cm×18cm×26cm

检测极限：0.001mg/L

检测精度：±5%

检测范围：0.001mg/L～1.000mg/L

分析时间：4min

响应时间：15 min以内

样品温度：1-95℃

环境温度：10-40℃    温度变化在±5℃/d以内

内部样品流速：0.5 ml/min

相对湿度：≤ 85%

重复性误差：≤ 3%

零点漂移：±5%

量程漂移：±5%

测试工序的流程

TOC 分析仪的测试工作方式为自动化进行。测试人员需要做好测试前的准备工

作，在具体测试过程中不需要调整和值守。

TOC 分析仪的测试项目包括：

1） 在线分析 ；

2） 离线分析 ；

3） 系统适应性验证；

4） 零点校准 。

运行要求

1 交流电源：170～260 V，频率：50/60 Hz ；

2 分析仪的量程是：电导率 < 10.0 us/cm ；TOC < 1.0 PPM 。如果水样中的无

机碳或有机碳浓度超出了仪器的检测范围，需使用高纯水或有机碳浓度较

低的去离子水冲洗管路。

3 仪器运行的环境温度 5℃ – 40 ℃。

工作原理

本仪器采用紫外氧化的原理，将样品中的有机物氧化为二氧化碳，二氧化碳的测试采用的是直接电导率法，通过测试经过氧化反应的样品的总碳含量和未经过氧化反应的样品总无机碳的含量差值来测定总有机碳含量，即：总有机碳（TOC）=总碳（TC）-总无机碳（TIC）。

在线分析流程

1）在系统操作选择界面中，按“在线分析”图标，进入到“用户登录”界面；

2）在登录页面的对话框中输入系统已存在的用户名和密码，然后按“确定”图标进入到“在线分析”界面；

3）在确认仪器已正确接入管路后，点击‘开始’图标，系统进入到运行状态，管路中的样液开始流动，等待 10 秒后，界面上会显示当前的测试数据和测试时间。

4）仪器在运行状态下，点击‘停止’图标，仪器则进入暂停状态，如果要恢复检测只需点击开始即可。如果要退出测试，则在暂停的状态下，点击‘退出’图标，彻底退出当前的在线检测；

5）仪器在运行状态下，直接点击‘退出’图标时，仪器将还会处于在线检测模式的运行状态，只是离开了在线运行的界面。如果需要退出在线运行模式就必须重新登录，进入在线运行界面，停止运行后才能彻底退出在线运行模式

仪器校准的目的是为了减小传感器的零点漂移，并对其测试曲线进行修订，对于保证仪器测试结果的准确性有非常重要的意义。

校准周期可以根据具体使用情况而定，建议更换紫外灯或仪器使用半年以后校准一次。出现数据分析的结果偏差较大时，也可进行校验。

仪器在校准过程过程中，将用到两种标准液，一种是总有机碳低于 0.1ppm，电导率低于 1.0μs/cm（25℃）的高纯水作为零点水；另一种是 0.5ppm 的标准蔗糖溶液。

a) 零点水和标准溶液要采用密闭容器内盛放，容器的顶空要尽量小，密封口打开后要尽快测试。

b) 配制校准溶液之前，蔗糖标准品必须在 105℃（221°F）环境下干燥至恒重。 低浓度高纯水在空气中暴露超过一小时，会因溶解了空气中的二氧化碳而使电导率值明显增大

二氧化碳传感器

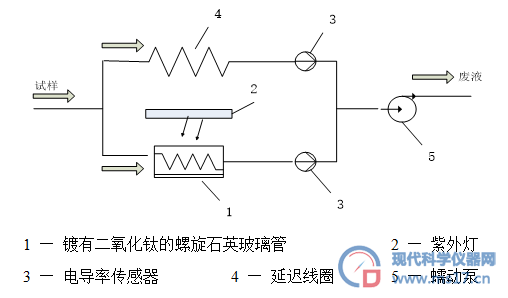

仪器上安装有两个二氧化碳传感器，由电导率传感器和温度传感器组成。电导率测量采用双精度技术，可以实现自动校准和温度补偿。TIC传感器用于检测未经氧化的水样中二氧化碳浓度，同时检测水样的电导率值；TC传感器用于检测水样本身含有的二氧化碳和水样中有机物经分解后产生的二氧化碳浓度的总和。

应用范围

该仪器可用于检测制药工业中纯化水、注射用水和去离子水中有机碳的浓度；也可用于半导体行业中超纯水TOC的检测。

在制药领域和生物化学领域清洁验证过程中，可用于验证清洁效果。

该仪器具有在线检测功能，可以在线监测制药工业的制水系统、半导体工业的超纯水制备系统和晶片工艺过程、电厂去离子水制备过程等。

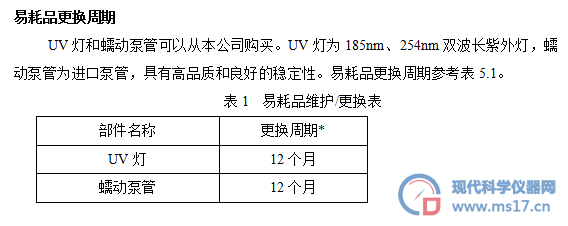

故障分析与排除
