扩散流法过滤器完整性测试仪 扩散流
扩散流与压力衰减值之间存在以下对应关系:
D =·ΔP V / T·Pa
(式 2)
其中:D—扩散流值 (毫升/分 ml/min)
ΔP—压力衰减值(mbar)
V—上游体积(毫升 ml)
T—测试时间(分 min)
Pa—大气压力(1013 mbar)
测得一段时间内的压力衰减值,再测得上游封闭体积后,通过以上公式就可计算得出扩散流值。
扩散流法过滤器完整性测试仪 性能参数:
电源要求/功率 |
170-240V AC, 50/60Hz;100瓦 |
最大操作压力 |
6999 mbar |
最低进气压力 |
4000 mbar |
外型尺寸 |
240(宽) x 380(深1) x 280(深2) x 220(高) |
测试范围 |
最大测试压力:100-6900mbar |
测试精度 |
灵敏度:± 1.0 mbar ; 气泡点:± 75 mbar ; |
操作条件 |
环境温度:+5℃ ~ +35℃;相对湿度:10-80% |
测试耗时 |
快速泡点测试:8 min±2min; 泡点扫描: 20min±2min |
打印功能 |
中文打印,输出测试参数、测试结果 |
历史记录功能 |
存储20组测试结果 |
显示屏 |
尺寸:73*39mm;单色 |
语言选项 |
汉语 |
应用范围:

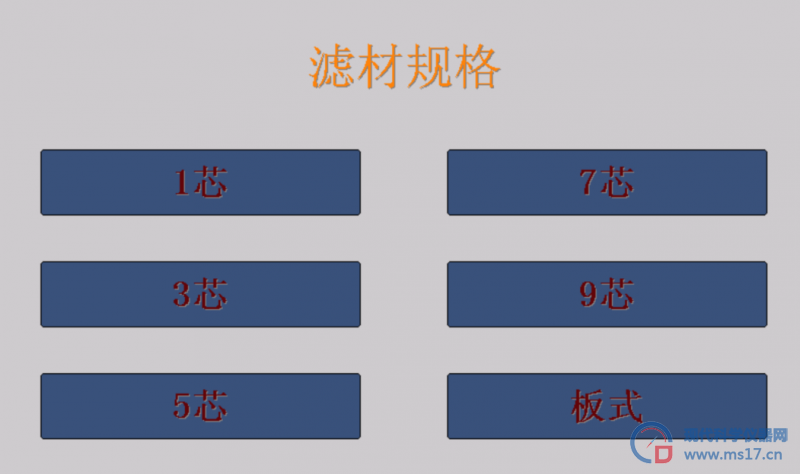

圆片滤膜(Disc membrane):Φ25mm至Φ300mm的各种滤膜
标准折叠式滤芯 (Standard cartridge):2.5″至40″,1芯至15芯
囊式滤芯 (Capsule)
小型滤芯 (Mini cartridge)
空气过滤器的检测 2.5″至40″
气泡点法
当多孔膜材料被合适的浸润液完全湿润后,由于液体的表面张力和相应毛细管张力的作用, 浸润液充满膜孔并驻留在孔中。在滤材的两侧加上气体压差,要克服毛细管压力将孔道中的液体 赶走而冒出气泡,气体的压差必须增大到某一值ΔP,这个压差值就称为气泡点,其计算公式如 式 1。式 1 表明,孔径愈小,气泡点愈高,因此可以用气泡点来检测过滤器的性能。
ΔP=K4σ cosθ / D
( 式 1)
其中: ΔP—压差(达因/厘米 2),气泡点值
σ—浸润液的表面张力(达因/厘米)
θ—滤膜与浸润液的接触角
D—孔径(厘米)
K—孔形系数(因为真实的滤膜上的孔不是圆柱形)
仪器的特点与优势:
1 采用标准化的自动滤材浸润程序:通过一个标准化的自动滤材浸润程序,保证滤材完全被液体浸润,同时启动后续的测试工作, 不会影响下游的无菌状态,满足了在线测试的要求。
2 数据处理技术先进:采用了先进的人工智能技术,实时采集不断变化的表观扩散流数据流,用于分析识别扩散流、粘性流模式,可以准确指认滤芯起泡点值,对滤膜/滤芯泡点的测试结果与真实的细菌截流性能关联性更好。
3 超大容量的数据存储功能,可保存500组测试结果及其测试曲线。
4 我们BQS-19全自动过滤器完整性测试仪是目前国内唯一一家能通过实测过滤器的上游体积而得到实际扩散流的检测仪器。
5 由于采用了先进的算法和滤波手段,使仪器具有了可与国外检测仪相媲美的稳定性和可靠性,解决了国内仪器不稳定性的通病。
6 仪器的进气单元采用了全自动数字控制,大大增加了检测过程的稳定性,完全摒弃了国内检测仪还需要生产厂家的专业人员采用调节进气旋钮控制进气速度的原始方法。
7 能实现大容量过滤器的完整性检测。我们的测试仪针对大容量的过滤器的完整性进行了专门的设计,保证了在测量多芯过滤器时,测量精度不会减弱。
8 仪器的核心部件均采用进口件,并在设计过程中对使用的安全性进行了细致的分析,在保证基本电气安全和机械安全的前提下,对操作过程的各个环节都进行了安全处理。
测试功能
泡点孔径、气体渗透性、滤芯及设备完整性、折叠滤芯扩散流、
耐压测试等。
技术参数
外形尺寸(mm) |
390×370×170 |
工作介质 |
压缩空气、钢瓶气
|
||
压力量程(kPa) |
50 |
600 |
流量量程 |
20 |
30 |
压力显示精度(kPa) |
0.01 |
0.1 |
流量显示精度(L/min) |
0.1 |
|
工作压力(bar) |
0 ~ 6 |
气源压力(bar) |
2.4~8.3 |
||
气源接口(mm) |
6 |
出气接口(mm) |
8 |
||
电压(V) |
220 |
重量(kg) |
5 |
孔径测量范围
润湿剂 |
表面张力(mN/m) |
孔径测试范围(μm) |
去离子水 |
72.8 |
0.4 ~ 500 |
GQ–20 |
20 |
0.1 ~ 100 |
乙醇 |
22.3 |
0.1 ~ 100 |
GQ–16 |
16 |
0.1 ~ 100 |

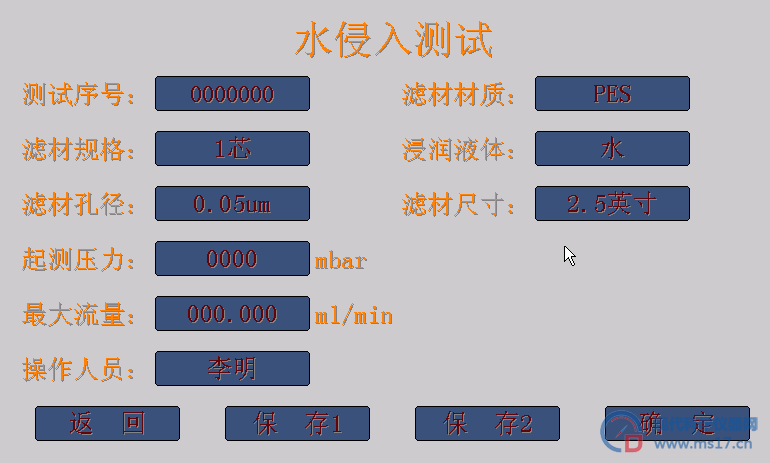

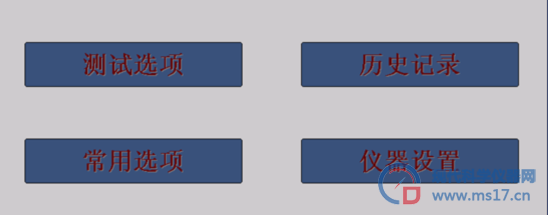

微电脑控制的新一代过滤器完整性自动测试仪,可直接检测滤芯和滤膜的气泡点和压力衰减值,也可间接检测扩散流和水浸入值。仪器结合先进的测试电路和精密 的算法软件自动测试过滤器的完整性,具有测试精度高,重现性好、操作简单方便等特点。
过滤器完整性测试仪适用于对过滤器进行完整性检测,判断选用的滤材过滤精度是否符合要求、滤材有无破损以及过滤器的密封性是否完好,以保证过滤器能按要求正 常运行。
保压法(压力衰减)
滤材被液体(湿润液)浸润后,在滤材的两侧加上气体压差,并使滤材上游成为一个密闭 的气压腔,所加的压差值略小于滤材的气泡点(一般设定在气泡点的 80%),这时气体不能在滤 材的毛细孔中直接流通,但气体分子可以通过毛细孔中的液体扩散至下游,这种由于气体扩散而 形成的气体流量称为扩散流。由于气体的扩散,滤材上游的压力将衰减,衰减值的大小和滤材的 过滤性能形成对应关系,因此测得一定时间内的压力衰减值就能判断过滤器的性能。
浸润滤材
滤芯或滤膜测试前,必须用合适的浸润液完全浸润,才能进行后续操作。用户可根据现场 实际情况选择以下两种方法中的一种。
1.冲洗浸润
1)准备好合适洁净的浸润液,亲水性滤材(如聚醚砜膜,尼龙膜,混合纤维素膜等)可 用纯水,疏水性滤材(如聚四氟乙烯膜等)可用醇类(乙醇、异丙醇等)。经过完整 性数据的对照测试,取得工艺溶液的完整性数据后,也可用工艺溶液进行湿润。对于 可进行完整性测试的滤材,过滤器制造商会提供完整性测试的数据及条件,对此项若 有疑问,可向本公司或向滤芯或滤膜的供应商咨询。
2)将滤膜或滤芯装入外壳(装膜片时必须用镊子或戴手套,以免手上油脂影响滤膜湿润性能)后,充入湿润液并使其流动,充液时要保证外壳内气体全部从排气阀中排出。
3)冲洗滤膜或滤芯的湿润液量参考下表
滤膜 |
滤膜 |
|
Φ 50mm,10ml |
150mm,100ml |
10L/MIN 10”滤芯的流量 冲洗5MIN |
Φ 100mm,50ml |
200mm,300ml |
|
Φ 300mm,500ml |
|
4) 冲洗完毕,将滤壳中留存的浸润液从排污阀中排尽。
2. 浸泡浸润
1) 同上 1)。
2) 将浸润液倒入合适的容器中。
3) 将滤膜或滤芯放入上述容器中并使其完全浸没。
4) 浸润时间保持 10 分钟以上,其间翻动几次。
5) 浸润结束后,从容器中拿出滤膜或滤芯,沥去多余的浸润液,将滤膜或滤芯装入滤壳。
6) 用水浸润滤膜或滤芯时,用 40℃—50℃温水浸润效果更佳,但浸完后测试前必须用室温水将其冷却至室温,以免产生测试误差。
气源连接
将钢瓶或气泵接至仪器进气接头,连接管接口尺寸为f6 mm,并打开减压阀,压力设置为0.3~0.6 MPa,即可进行测试。系统的最高承受压力是0.6 MPa。用f6 mm 气管将测试仪出口与组件的快接相连,
即可进行泡点测试。
如果测试泡点较小的片式过滤材料,建议将仪器后侧的缓冲罐接口,出气口接口以及组件用一个三通连接,以降低压力上升速率,方便更准确地观测泡点。

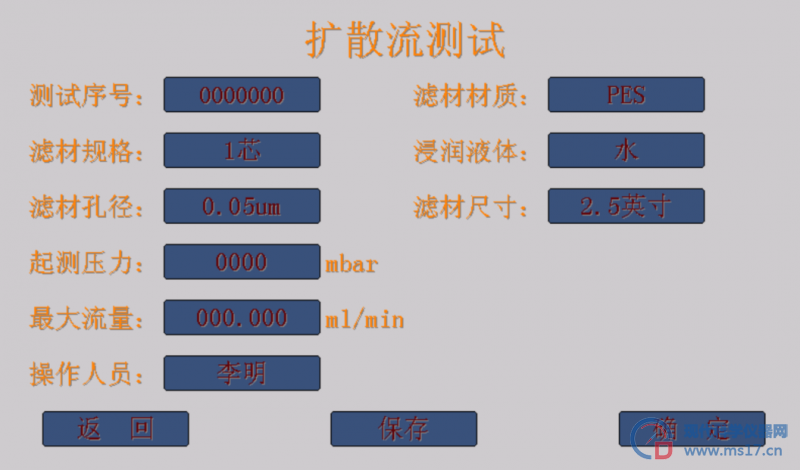

扩散流(前向流)测试
指当气体压力在滤芯起泡点值的80%时,这时还没有出现大量的气体穿孔而过,只是少量的气体先溶解到液相的隔膜中,然后从该液相扩散到另一面的气相中,这部分气体称之为扩散流。
因此本测试过程:首先通过泡点仪的微量调节阀控制气体流量,使得测试压力逐渐上升,当压力接近于泡点压力80 %时,减小微量调节阀的开度,减缓压力上升,直至压力稳定在泡点压力80 %的压力。采用气体流量计直接测试透过过滤器的流量;或者采用量筒收集过滤器透过侧的气体体积,同时采用秒表记录冒泡的时间,以此计算透过的流量,将测试的流量与过滤器厂家的值进行比较,如果小于最大流量限值,表明过滤器完好,否则需更换过滤器的滤芯。起泡点值只是一个定性的值,从开始起泡到最后的群起泡是一个比较长的过程,不能准确的定量。而测量扩散流值是一个定量值,不但能准确的确定过滤器的完整性,而且还能反应出膜的孔隙率、流量和有效过滤面积等方面的问题,同时扩散流的测试压力要低于最小泡
点的压力,能起到保护滤芯、延长滤芯使用寿命的目的,这也就是为什么现在国外滤芯厂家都只用扩散流法测试完整性的原因。
产品售后服务承诺表述如下:
1.我方对于提供的产品免费保修三年。保修期满后,我方将继续跟踪服务,客户享受终生维修,负责及时提供必要的售后服务、技术咨询。
2.保修期内人为损坏的零部件按采购(加工)价格收费更换。
3.可为用户提供上门服务。
4.提供实时的远程诊断和维护服务。
5.保修期内提供免费的产品软件升级、故障排除、性能调优、技术咨询等售后技术支持服务情况
6. 视频指导培训操作人员,使参训人员能正常操作仪器、初步会判断故障、简单维护保养。
7.每年进行客户回访。
8.软件升级:终生免费提供新版本控制软件。
9.提供适用、详细、全面的中文产品说明书和维修手册。
10.提供对故障2小时内响应,24小时内的现场服务。
11.技术支持:对于所需仪器的用户,根据用户的要求提供专业的技术方案。除了常规的仪器服务外,我公司技术部还可为用户提供各种非常规设备的技术支持。
