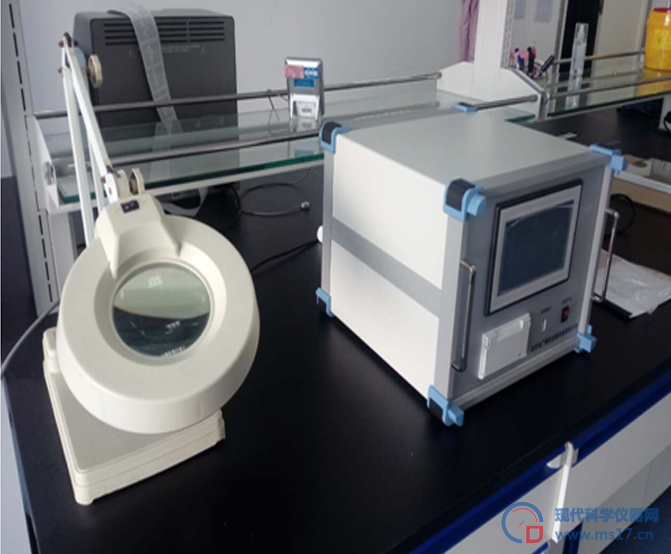

全自动滤芯完整性测试仪 完整性检测的目的
1、滤芯制造商
—认证
—生产质量控制
2、滤芯用户
—确认滤芯级别
—确认滤芯正确安装
—确认滤芯未受损坏
—确认滤芯符合制造规格
—确认此滤芯和那些经制造商认证的滤芯一样
—工艺认证文件
—批次记录文件
完整性测试仪的测量范围非常广泛,从平板过滤器到多芯的桶式过滤器,从囊式过滤器到呼吸器都能进行测试。而且仪器本身所具有的高分辨率信号分析处理模块,保证了在测量大过滤面积滤器的完整性时,能把误差减少到最小。
全自动滤芯完整性测试仪 性能参数:
电源/功率 170-240V AC, 50/60Hz;100W
最大操作压力 7999 mbar
最低进气压力 3000 mbar
外型尺寸 500(长) x200(宽)x 180(高)
测试范围 测试压力:500-6900mbar
测试精度 灵敏度:± 1.0 mbar?;???
气泡点: ±60 mbar?;
操作条件 环境温度:0℃?~ +50℃;
相对湿度: 10-80%
测试耗时 基本泡点测试:2 min±2min; ??
扩散流测试: 7±2min;
水浸入流量测试:7±2min;
系统气密性: 3±1min;
打印功能 中文/英文打印,打印测试条件、测试结果、测试曲线;
历史记录功能 32G存储空间,保存数据100万条
显示屏 尺寸: 5.7寸;32位;触摸屏
语言选项 中文/英文
滤芯气泡点测试仪,滤芯气泡点检测仪,滤芯气泡点测量仪
过滤器气泡点测试仪,过滤器气泡点检测仪,过滤器气泡点测量仪
滤膜气泡点测试仪,滤膜气泡点检测仪,滤膜气泡点测量仪
应用范围:
圆片滤膜(Disc membrane):Φ25mm至Φ300mm的各种滤膜
标准折叠式滤芯 (Standard cartridge):2.5″至40″,1芯至15芯
囊式滤芯 (Capsule)
小型滤芯 (Mini cartridge)
空气过滤器的检测 2.5″至40″
孔径测量范围
润湿剂 |
表面张力(mN/m) |
孔径测试范围(μm) |
去离子水 |
72.8 |
0.4 ~ 500 |
GQ–20 |
20 |
0.1 ~ 100 |
乙醇 |
22.3 |
0.1 ~ 100 |
GQ–16 |
16 |
0.1 ~ 100 |
电源
工作电源:220V-50H,电源线一端插入机箱后面板电源插口内,开启开关后电源接通。
气源连接
将钢瓶或气泵接至仪器进气接头,连接管接口尺寸为f6 mm,并打开减压阀,压力设置为0.3~0.6 MPa,即可进行测试。系统的最高承受压力是0.6 MPa。用f6 mm 气管将测试仪出口与组件的快接相连,即可进行泡点测试。
如果测试泡点较小的片式过滤材料,建议将仪器后侧的缓冲罐接口,出气口接口以及组件用一个三通连接,以降低压力上升速率,方便更准确地观测泡点。

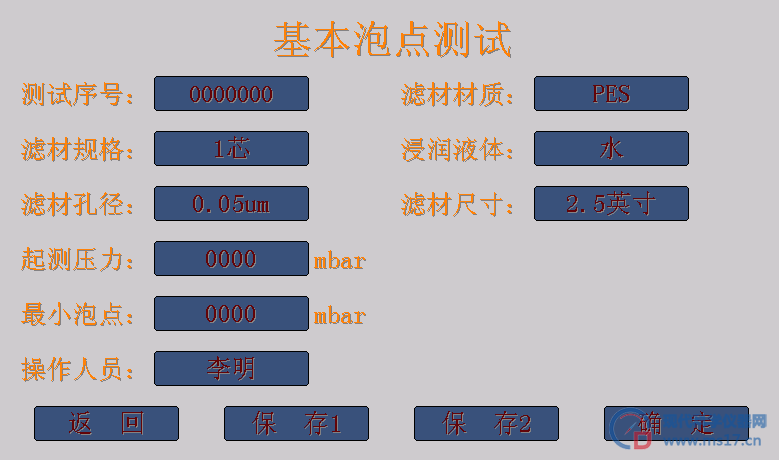

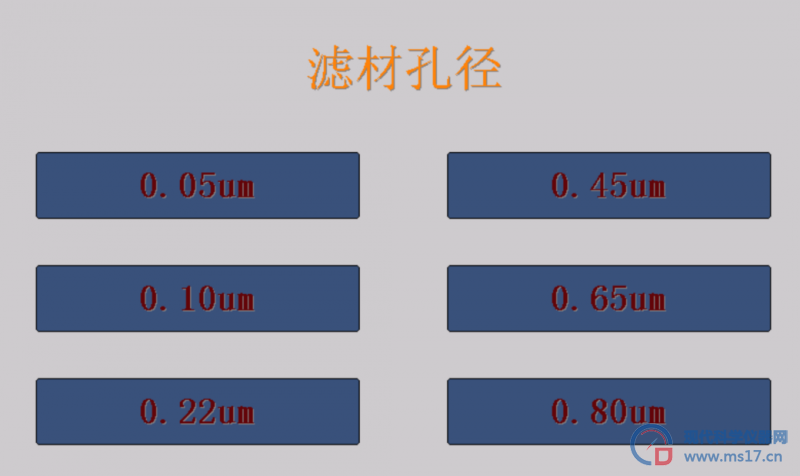

中文菜单及提示,实时显示测试数 据和曲线,并可打印测试结果及测试曲线,以便监控测试全过程,帮助分析滤膜及过滤系统的性 能;
气泡点法
当多孔膜材料被合适的浸润液完全湿润后,由于液体的表面张力和相应毛细管张力的作用, 浸润液充满膜孔并驻留在孔中。在滤材的两侧加上气体压差,要克服毛细管压力将孔道中的液体 赶走而冒出气泡,气体的压差必须增大到某一值ΔP,这个压差值就称为气泡点,其计算公式如 式 1。式 1 表明,孔径愈小,气泡点愈高,因此可以用气泡点来检测过滤器的性能。
ΔP=K4σ cosθ / D
( 式 1)
其中: ΔP—压差(达因/厘米 2),气泡点值
σ—浸润液的表面张力(达因/厘米)
θ—滤膜与浸润液的接触角
D—孔径(厘米)
K—孔形系数(因为真实的滤膜上的孔不是圆柱形)
水侵入法膜完整性测试(WIT法)的操作顺序
1. 将疏水过滤器的上游充满水
2. 关闭所有上游的阀门
3. 连接完整性测试仪 BQS-19
4. 启动测试:测试仪自动进行WIT测试
5. 测试完成同时打印测试结果
6. 打开滤壳底部的排污阀彻底排掉滤壳中的水
7. 打开滤壳的进气口和排污阀通入压缩空气
8. 开始过滤系统的过滤操作

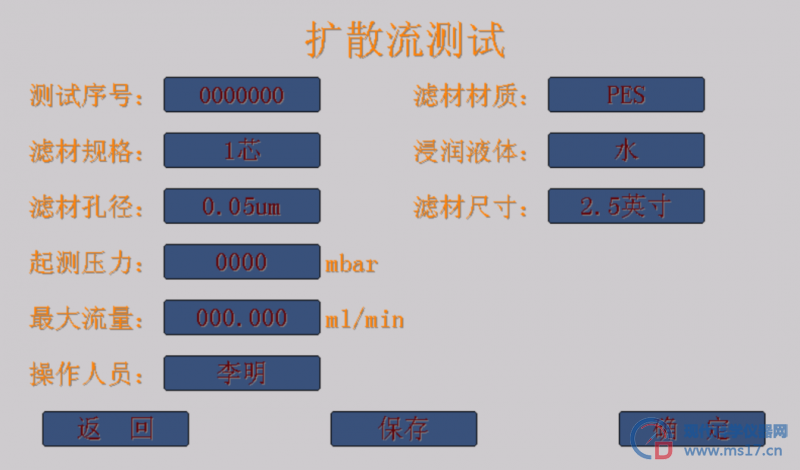

扩散流
扩散流与压力衰减值之间存在以下对应关系:
D =·ΔP V / T·Pa
(式 2)
其中:D—扩散流值 (毫升/分 ml/min)
ΔP—压力衰减值(mbar)
V—上游体积(毫升 ml)
T—测试时间(分 min)
Pa—大气压力(1013 mbar)
测得一段时间内的压力衰减值,再测得上游封闭体积后,通过以上公式就可计算得出扩散流值。
背板介绍:
1、 电源开关,控制整台仪器的电源供给。
2、 电源插座,提供 220V 交流电源。
3、 保险丝。
4、 进气接头。
5、 出气管接头。
6、 放气接头
准备工作
1. 将仪器安放在一平稳、清洁之工作台上。
2. 准备好 220V, 50Hz 的交流电源。
3. 备好干燥清洁的空气或氮气作为气源。
4.若用易燃液体作为浸润液时,要保持测试场地的通风。
注意 |
1.该测试仪机内为精密电子元件,要尽量保持存放和测试环境的清洁,过多的尘埃会影响仪器的使用寿命。 2.避免在高温或有凝露的场所使用该仪器。当从温差较大的地方移动仪器时,要等仪器中的凝露消失后才能通电操作。 |
特点:
5.7″带背光数字液晶显示屏,显示清晰;
中文操作环境,操作界面友好;
实时显示测试数据和曲线,监控测试全过程;
双核运算,附带上位机软件。
含盖了国外同类仪器的所有功能。
具有更完善的用户分级管理功能,用户可根据需要更改密码。
增加了对被测过滤器的自动保护功能,避免因为过压测试造成对滤器的损害。
提供了自动打印功能的设置项,使用户的操作更简单、方便。
专门针对疏水性滤芯设计了“水浸入法”测试功能,解决了疏水滤芯只能使用有机溶剂浸润后测试完整性的弊病,填补了国内的一项空白。
采用了更精密的元器件、更完善的算法,使仪器可以实现对平板膜过滤器的扩散流的检测,这对于判断膜的完整性和特性具有重要意义。
水侵入保压法
这种方法是为测试疏水型筒式滤芯所设计的。目前用前几种方法测试时,对此类滤芯都使用醇类浸润滤膜。由于醇类的使用会带来健康和可燃性引起的安全性问题,而用水浸入法测试时只使用去离子水/注射用水(DI/WFI)级别的水,且滤膜不会被湿透,意味着在原理上这是一种极具吸引力的测试方法。
水侵入保压法的原理是在干燥清洁的疏水性膜上加上水压,表面张力和毛细管张力使水被排斥,当逐渐升高压力到一定值,水被压过膜上最大孔,此压力值被称为水侵入压力, 当所加水压略低于水侵入压力值,并隔绝上游体积,保持一定时间,使系统稳定,然后测量压力衰减值,将测量值与规定值比较就能判断滤器的完整性,这种方法称为水侵入保压法。 水侵入压力值与膜的孔径、膜的疏水性、水的纯度、水的温度、膜的洁净度、膜的干燥度等有关,影响的因素较多,在实践中要实现这种测试的重现性是很困难的。因此这种方法可作滤器的粗检,如果水侵入保压法通过,滤器可以使用,如果通不过则用扩散流或保压法进一步进行 验证。
完整性测试仪采用了国外通用的全自动数字进气控制子系统,抛弃了国内落后的机械式半自动进气方式(即采用手动调节单向节流阀的方法,来改变气体流速),使测试仪在不同的气源压力和测试条件下都能稳定可靠的工作,特别是当客户采用的气源压力波动比较大时,仪器自身所具有自动稳定和数字控制技术,保证了测试结果的精度和准确性。
测试仪在用户启动了自动打印选项后,就可以实现测试结束后自动打印测试结果的功能。
孔喉泡点测试
测试前保证“开关/保压”按键及“排气”按键出于弹出状态(灯灭),将调节阀顺时针拧紧。
将待测样品放入润湿剂中润湿(为保证样品充分润湿,可将样品放入润湿剂中浸渍1 小时以上;或者放入润湿剂中加热一段时间再冷
却至室温;或者将其放入润湿剂中负压浸润),将充分润湿的样品装入测试组件内。
开始测试时,按下“开关/保压”按键(灯亮),并缓慢调节控制阀(逆时针旋转),使压力示数缓慢匀速上升,且随时关注样品表面冒泡情况,待有连续气泡冒出时记录压力示数,即为泡点压力(此压力也称为孔喉泡点压力)。测试结束后按下“排气”按键,将气排空。
打印操作:当连续的气泡出现时,即视为泡点,此时按下“记录”键,微型打印机会打印出当前的压力值和流量值,即泡点值和当前泡点下的流量值。测试结束后,按下“打印”键,打印出相关信息以供用户填写记录。
售后内容:
一、我公司派工程师负责安装调试及培训。
二、产品自客户验收之日起,免费保修 2 年,终身维修。
1、设备安装调试:
免费为用户提供所购仪器的安装调试服务。在进行安装调试前用户方应提供相应的准备工作,并予以提前通知,具体安装调试日期双方可以协商而定。设备安装调试由多年行业资深工程师免费进行。保证用户可以正确使用、软件操作和一般维护以及应及故障的处理。
2、培 训:
我公司工程师免费为用户提供操作人员培训,直到操作人员能独立操作为止。
3、设备验收标准:用户方按订货技术要求进行验收。并符合国家标准要求。设备验收在用户方进行并由我公司安装调试技术人员和用户共同在维修报告上签字以确认仪器的调试工作完成。
4、设备维修服务:
我公司产品自用户现场调试验收合格后 1 年内免费保修,终身维护。在1 年免费保修期内产品发生非人为质量问题,我公司为客户提供免费维修。如产品在免费保修期外出现故障,维修服务只适当收取材料成本费。
5、技术支持:对于所需仪器的用户,根据用户的要求提供专业的技术方案。除了常规的仪器服务外,我公司技术部还可为用户提供各种非常规设备的技术支持。
6、售后响应:在接到用户维修邀请后,2 小时内做出反应,并给予解决。如未解决,我公司指派工程师及时到达用户现场,解决问题至设备正常使用为止。
