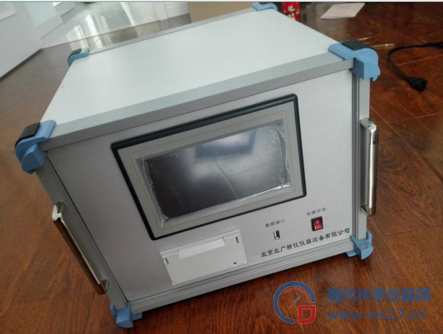

离线TOC分析仪

离线TOC分析仪  安全措施忠告：

1．请保证电源可靠接地；

2．电源电缆线的线径 > 2.5 mm2 ；

3．请勿将仪器浸泡于水或其它液体中。

离线TOC分析仪   离线检测

离线检测时，仪器可从样品瓶或其它没有压力的容器直接取样。仪器管路冲洗和仪器校准应在离线状态操作。若样品中有不可溶性微粒，应经过滤膜（孔径60μm或更小）过滤后进入仪器，以防止样品中的微粒阻塞仪器。仪器的进样管为1/16英寸的Teflon管，经蠕动泵抽进管路中的水样流速约为0.5 ml/min。

产品特点

1.仪器采用便携设计，使用轻便，方便移动至取样点。

2.采用嵌入式系统，触摸屏设计，纯中文操作方便简易。

3.针对制药用水（TOC含量在1000ppb以下）总有机碳含量的检测设计，进行检测。

4.配备大量的储存空间，能够存储大量的测试数据。

5.中文打印，输出测试参数、测试结果。

6.在使用、贮存和更换过程中不需要气体或试剂，无移动部件，减少维修和维护成本。

7.当测试样品浓度超过规定限度，仪器能够自动报警，并输出控制信号。

8.符合国家《中国药典》 CP2010规定的测试方案，可以提供 IQ/OQ/PQ 服务。

测试方法及其原理

国家药典委员会发布的《中华人民共和国药典 2010 版》二部中推荐采用在线和

离线两种测试方法，还提供了系统适应性试验的操作方法。同时对测试总有机碳的仪

器也提出了要求，即首先要能区分无机碳和有机碳；并能排除无机碳对总有机碳的影

响；其次应满足系统适应性试验的要求；最后仪器应具有足够的检测灵敏度。

要检测样品中的有机物浓度，必须将有机物分子分解并且转化成能够测量的单

分子形式，这样就必须把有机物氧化成二氧化碳，并对生成的二氧化碳进行测量。目

前氧化的方法有四种：一、燃烧法；二、光氧化法；三、湿法氧化；四、光化学法。

氧化后有机碳测试的方法有差减法和直接法两种。

其中差减法的表达式为 TOC=TC－IC，即总有机碳是总碳（TC）与无机碳(IC)的差值。

TA-1.0 分析仪采用的氧化方法是光氧化法：

H2O+hn（185nm）‐> OH· + H· OH· + 有机物 ‐> CO2+H2O

二氧化碳的测量方式是差减法： TOC = TC － IC

系统组成

TOC分析仪的组成包括以下7个主要部分：

① 在线检测装置（在线型仪器配备）

② 样品蠕动泵

③ 分流器

④ 氧化反应器

⑤ 二氧化碳传感器

    ⑥ 微处理控制器和电子线路板

⑦ 输出接口

二氧化碳传感器

仪器上安装有两个二氧化碳传感器，由电导率传感器和温度传感器组成。电导率测量采用双精度技术，可以实现自动校准和温度补偿。TIC传感器用于检测未经氧化的水样中二氧化碳浓度，同时检测水样的电导率值；TC传感器用于检测水样本身含有的二氧化碳和水样中有机物经分解后产生的二氧化碳浓度的总和。

主要特征:

1、高精度、高灵敏度，操作简单。

2、人性化操作界面，有一键运行功能，自动管路清洗功能。

3、高性能CPU，触摸屏设计，超大640*480点阵真彩显示器。

4、不用拆开机箱更换UV灯和泵管。

5、检测上限可设定，自动上限报警功能。

6、具有RS232数据接口，历史数据可存储6个月。

7、离线检测和在线检测可选配。

8、具有打印功能

运行要求

¨ 交流电源：170～260 V，频率：50/60 Hz ；

¨ 分析仪的量程是：电导率 < 10.0 us/cm ；TOC < 1.0 PPM 。如果水样中的无

机碳或有机碳浓度超出了仪器的检测范围，需使用高纯水或有机碳浓度较

低的去离子水冲洗管路。

¨ 仪器运行的环境温度 5℃ – 40 ℃。

在线分析

将 TOC 分析仪安置于纯水系统的支管或出水管处，对特定点进行实时、连续、在

线监测。在线检测可方便对水系统的质量进行实时测定并可以对水系统进行实时流程

控制，同时可以在第一时间发现水系统的故障。

仪器各部件的安装、连接

开箱后，按以下步骤进行安装：

── 根据装箱单检查仪器是否齐备。

── 确定仪器在运输过程中没有遭到损坏。

── 拆除机箱的外包装，将其置于正确位置 。

── 检查仪器保险丝是否装好，连接市电电缆到接线端子。

── 根据安装图连接进液和出液管路 。

── 系统通电 。

二氧化碳测量循环

仪器每4分钟检测得出一个数据（包括TOC值和电导率值），在4分钟的测量循环中TC和TIC是独立检测的。

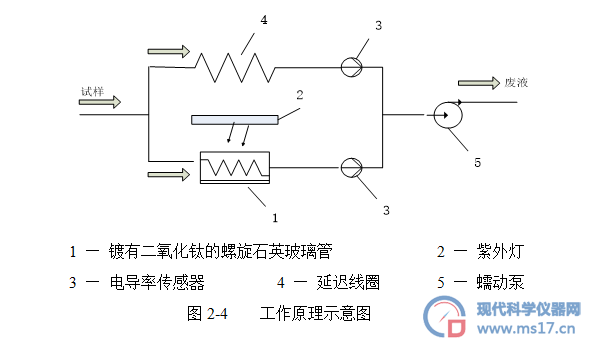

分流器

水样进入仪器后分成相同流量的两路，其中一路通过延迟线圈进入二氧化碳传感器，检测TIC，另一路通过氧化反应器利用紫外灯（UV灯）加二氧化钛薄膜光催化氧化作用将有机物分解为二氧化碳，进入二氧化碳传感器检测TC。总有机碳可通过这个差值计算得到：TOC = TC–TIC。

主要配置

主机  一台

触摸屏  （镶嵌到仪器中）

微型打印机    一台

进样管    一条

电源线   一套

产品说明书   一份

产品合格证   一份

产品装箱单   一份

测试工序的流程

TOC 分析仪的测试工作方式为自动化进行。测试人员需要做好测试前的准备工

作，在具体测试过程中不需要调整和值守。

TOC 分析仪的测试项目包括：

1） 在线分析 ；

2） 离线分析 ；

3） 系统适应性验证；

4） 零点校准

零点校准

仪器校准的目的是为了减小传感器的零点漂移，并对其测试曲线进行修订，对于保证仪器测试结果的准确性有非常重要的意义。

校准周期可以根据具体使用情况而定，建议更换紫外灯或仪器使用半年以后校准一次。出现数据分析的结果偏差较大时，也可进行校验。

仪器在校准过程过程中，将用到两种标准液，一种是总有机碳低于 0.1ppm，电导率低于 1.0μs/cm（25℃）的高纯水作为零点水；另一种是 0.5ppm 的标准蔗糖溶液。

a) 零点水和标准溶液要采用密闭容器内盛放，容器的顶空要尽量小，密封口打开后要尽快测试。

b) 配制校准溶液之前，蔗糖标准品必须在 105℃（221°F）环境下干燥至恒重。

低浓度高纯水在空气中暴露超过一小时，会因溶解了空气中的二氧化碳而使电导率值明显增大。

应用范围

该仪器可用于检测制药工业中纯化水、注射用水和去离子水中有机碳的浓度；也可用于半导体行业中超纯水TOC的检测。

在制药领域和生物化学领域清洁验证过程中，可用于验证清洁效果。

该仪器具有在线检测功能，可以在线监测制药工业的制水系统、半导体工业的超纯水制备系统和晶片工艺过程、电厂去离子水制备过程等。

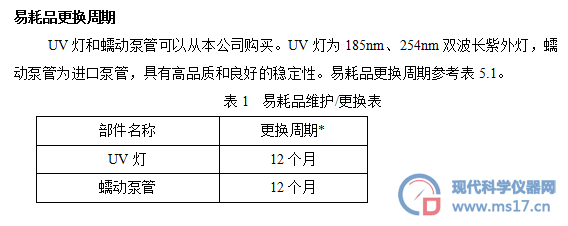

更换 UV 灯

更换 UV 灯时，须小心操作，以免损坏灯管及其周围的螺旋状石英管。

给客户提供新 UV 灯管时，附送一双手套供安装时使用，避免在 UV 灯管表面和螺旋状石英管表面留下指纹。指纹会吸收 UV 光线、降低氧化反应器的氧化性能。同时在安装新的 UV 灯管之前可以使用乙醇去除指纹和污垢，保证 UV 灯表面的透光率。

更换 UV 灯具体操作：

○1 关闭主电源开关，拔去电源线。

○2 将仪器机箱后盖板的螺钉拧开，打开后盖板。

○3 拔掉连接灯管的电源线插头，并柠松灯管座的锁紧螺母，慢慢抽出灯管。

○4 换上新灯管并调整灯管在螺旋石英管中的有效位置，拧紧锁紧螺母。

○5 插好灯管的电源线插头并将机箱后盖板螺丝拧紧，更换结束。

更换以上部件时存在问题可联系仪器厂家解决。

保存历史记录

历史记录的保存对象包括：在线分析结果和离线分析结果。

分析仪有两种存储模式，一种是自动存储；另一种是手动存储。当选择自动存储时，每次测试结束后，仪器会自动保存本次的测试结果。当选择手动存储时，每次开始测试的时候，仪器都会有提示信息，询问用户是否要保存数据。如果要保存测试结果则按“确定”键保存，如果不保存，则按“取消”键放弃保存。

故障现象：

显示屏空白或出现乱码。

故障原因：

1）测试环境低于 -10 ℃；

2）偶发的故障；

解决方法：

1）将测试环境转移到 0～40℃ 的环境中；

3）若故障发生在待机状态，则只需关机等待 5 秒后，重新启动即可；

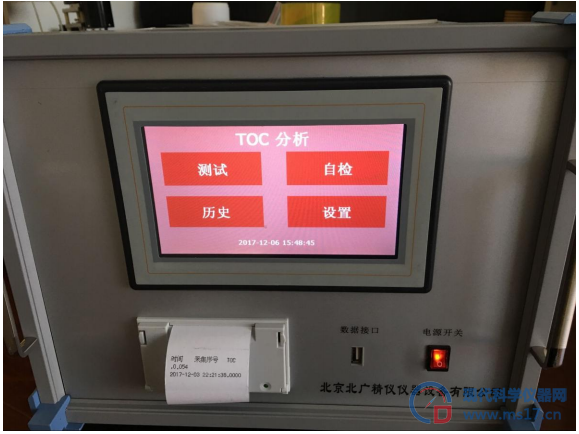

使用与操作方法

开始检测并计入检测次数，检测完毕后显示最后一次检测结果，其中几次检测的结果均自动保存在查询记录当中。检测次数的设置方式为：用“选择”键移动光标，用“设置”键修改数字，按“确定”键进行确认，进入分析界面。先进行四次冲洗过程

性能规格:

测量范围：0.001mg/L～1.0mg/L（传感器可定制，浓度可调节最达到1000mg/L，根据式样要求传感器定制调节到某一段浓度范围）

精 度：±4% 测试范围

分 辨 率：0.001mg /L

分析时间：连续分析

响应时间：4分钟之内

检测极限：0.001mg /L

样品温度：1- 95℃

重复性误差：≤ 3%

电源要求/功能：220V

显 示 屏：彩色触摸屏

特点

① 不需要添加酸试剂、氧化剂和任何气体，无需附加日常维护费。

② 操作简单、快捷、可靠。使用者无需专业知识和专门培训。

③ 针对TOC1000ppb以下去离子水的检测设计，在线、离线检测可以切换使用。

④ 超大的存储器能自动存储最近12个月连续检测的数据，可以查询任意一天的检测记录，并能打印检测结果。

⑤ 检测速度快，一次检测分析时间仅为4分钟。

⑥ 同步检测水样的电导率值，将TOC分析仪与电导率仪合二为一。

⑦ 体积小、重量轻、耗能少、携带方便。

⑧ 具有自动的上限报警输出，超出设定的检测结果时可以提醒操作者。

⑨ 易于按照USP <643>和EP <2.2.44>以及中国药典2005年版附录Ⅷ R所要求的TOC检测方法进行系统适应性验证。

⑩ 超大的320´234的点阵真彩显示器以及人性化的界面，具有RS232数据接口和打印机接口。
