拉力强度压缩强度试验机

拉力强度压缩强度试验机  维修保养方法及注意事项:

1、机台部份，外表经常擦拭，保持清洁。

2、电镀部份请以机油擦拭，以防止生锈宜保光亮。

3、动力螺杆及螺杆部份请加润滑油，以保传动灵敏。（润滑油采黄油加入少许机油混合即可）。

4、面板（控制箱即显示器）请用乾布擦拭，严防沾水，以免损坏IC电子零件。

5、各项治具及接头配件请妥置，并擦拭防锈油，以防生锈。

6、上下班必需把电源关掉。

拉力强度压缩强度试验机  检验规则

1 出厂检验

1.1 出厂检验项目为除5.8和5.12以外的全部项目。取得合格证方能出厂。

1.2 出厂检验主要项目的实测数据应记入出厂合格证中。产品取得合格证方能出厂。

2 型式检验

2.1 型式检验项目应为本标准规定的全部技术要求的所有项目。

2.2 有下列情况之一时应进行型式检验：

a） 新产品试制或老产品转厂生产的定型鉴定或型式评价时；

b） 产品正式生产后，其结构设计、材料、工艺及关键的配套元器件有较大改变，可能影响产品性能时；

c） 产品长期停产后恢复生产时；

d） 国家质量监督检验机构提出进行型式试验的要求时。

3 判定规则

3.1对于出厂检验，每台试验机出厂检验项目的合格率应达到100％方为合格。

3.2对于型式检验，当批量不大于50台时，抽样2台，若检验后样本中有1台不合格品，则判定该批产品为不合格批；当批量大于50台时，抽样5台，若检验后样本中出现2台或2台以上的不合格品，则判定该批产品为不合格批。

开关机注意事项:

1开机时主机和计算机的开机顺序会影响计算机的通讯初始化设置，所以务必请用户严格按照上述开机顺序进行。

2每次开机后要预热5分钟，待系统稳定后，才可进行试验工作。

3如果刚刚开机，需要再开机，至少保证1分钟的间隔时间。

4在更换夹具后，首先要注意调整好可调挡圈（上下限位开关）。

5尤其在用小力值传感器做试验时，一定要调整好可调挡圈的位置，以免操作失误而损坏小力值传感器。不要超过传感器的额定量程。

6任何时候都不能带电插拨电源线，否则很容易损坏电气控制部分。

7试验过程中，不能远离试验机。

8试验过程中，除停止按键和急停开关外，不要按控制盒上的其它按键，否则会影响试验。

9试验结束后，一定要关闭所有电源。

10本计算机是专门用于试验机控制和数据处理的，请勿在计算机内安装其它应用软件，以免试验机应用软件不能正常运行。

11计算机要严格按照系统要求一步一步退出，正常关机，否则会损坏部分程序，导致软件无法正常使用。

12不要使用来历不明或与本机无关的软盘在试验机控制用计算机上写盘或读盘，以免病毒感染。

常见故障及排除

     经过以上排查，还不能排除设备故障，请及时拨打我公司售后服务热线电话，由我公司专业技术人员协助解决，严禁用户私自打开设备进行维修，若私自打开设备进行维护，一切后果我公司不承担任何责任。

6.1 检验用器具

检验试验机用的标准仪器、量具和检具如下：

a) 符合GB/T 13634—2000第7章规定的标准测力仪或力的测量准确到±0.1％以内的专用检验砝码；

b) 最大允许测量误差为±2%的同轴度自动测试仪(或准确度与其相当的其他测量装置)或重锤；

c) 表面粗糙度测试仪；

d) 洛氏硬度计；

e) 分辨力为1／100s的秒表；

f) （0～30）mm量程的1级百分表、（0～1）mm量程的1级千分表和磁力表座，1 000mm量程最大允许误差为0.2mm的钢直尺；

g) 0.02mm/m的水平仪；

h) 2级声级计；

i) 符合JB 6146-2007中6.2.1规定的引伸计标定器；

j) 绝缘电阻测试仪；

k) 耐电压测试仪；

l) 通用量具；

m) 钢制或铜与铝制的同轴度检验试样（标距不小于100mm，标距部分直径通常为10mm或12mm，标距部分与两头部的同轴度为φ0.02mm）；

n) 各种试样（试样的数量应与拉力钳口的套数相同，试样的截面尺寸应适合各种圆试样和板试样的拉力钳口）。

特点

1、一台主机配置3个模拟传感器通道，分别是力、变形、扩展通道；

2、一台主机配置3个光电编码器接口，测量大变形（两个接口）和位移；

3、程序采用开放的数据库结构定义，标准配置包含国标GB/T 228.1-2010、GB 7314-2005等试验方法，可根据用户要求定制特殊的试验方法；

4、全程显示拉试验力、压试验力最大值，最小分辨率可以根据需要自行设定，可自动校准和检定；全程分辨率不变。

5、全程显示变形最大值，最小分辨率可以根据需要自行设定，可自动校准和检定；全程分辨率不变。

6、同时记录力-时间，变形-时间，位移-时间、应力-时间、应变-时间、力-变形、力-位移、应力-应变等试验曲线，高速采样及处理，可随时切换观察，曲线放大、移动、遍历处理无任何滞后或不连贯现象。；

7、采用人机交互方式分析计算测试材料的机械性能指标，试验结束时自动计算弹性模量、屈服强度、塑性延伸应力等(试验方法不同，分析的数据也会不同)，在自动分析的基础上，还可以人工修正分析结果，提高分析的准确性；

8、试验数据采用数据库管理方式，自动保存所有试验数据和曲线；

9、提供多种报表打印接口，用户可根据需要编辑任何格式的报表，并打印输出；

结构特征及工作原理

本机由机械、电气二大部分组成(见附图)。

1机械部分结构及工作原理：

本机采用电动加载方式，底部是整机结构承载支架，内部包含有电机驱动器、加载电机、减速机构、动力传动机构等部件；上部是试样夹持及力值、位移测量机构，包含有试样拉伸夹具、测力传感器、位移传感器等主要部件。

2 电气部分：

    电气部分由显示测量控制部分组成。显示测量控制部分实现各种控制、显示、数据采集、处理等功能。软件部分的操作请仔细阅读《软件说明书》。

3 本机的几项主要功能：

3.1 全开放性参数设置

3.2 设置参数保存

3.3 浮动零点设置，可随时调整零点

3.4 峰值保持及存储，常值跟随；

3.5 在有效速度范围内，速度值任意设置；

3.6 横梁移动过程中的速度快捷切换功能

3.7 灵活的数据查询显示功能；

3.8 过载停机保护功能；

3.9 试验结束自动判断功能；

3.10 极限位置保护等；

应变（变形）控制

     在可控制的应变（变形）速率范围内：

   ——对于0.5级试验机,应变(变形)速率相对误差的最大允许值为±1%,应变(变形)保持相对误差的最大允许值为±1%；

——对于1级试验机,应变(变形)速率相对误差的最大允许值为±2%,应变(变形)保持相对误差的最大允许值为±2%。

制造者应在产品说明书或技术文件中给出试验机能够控制的应变（变形)速率范围。

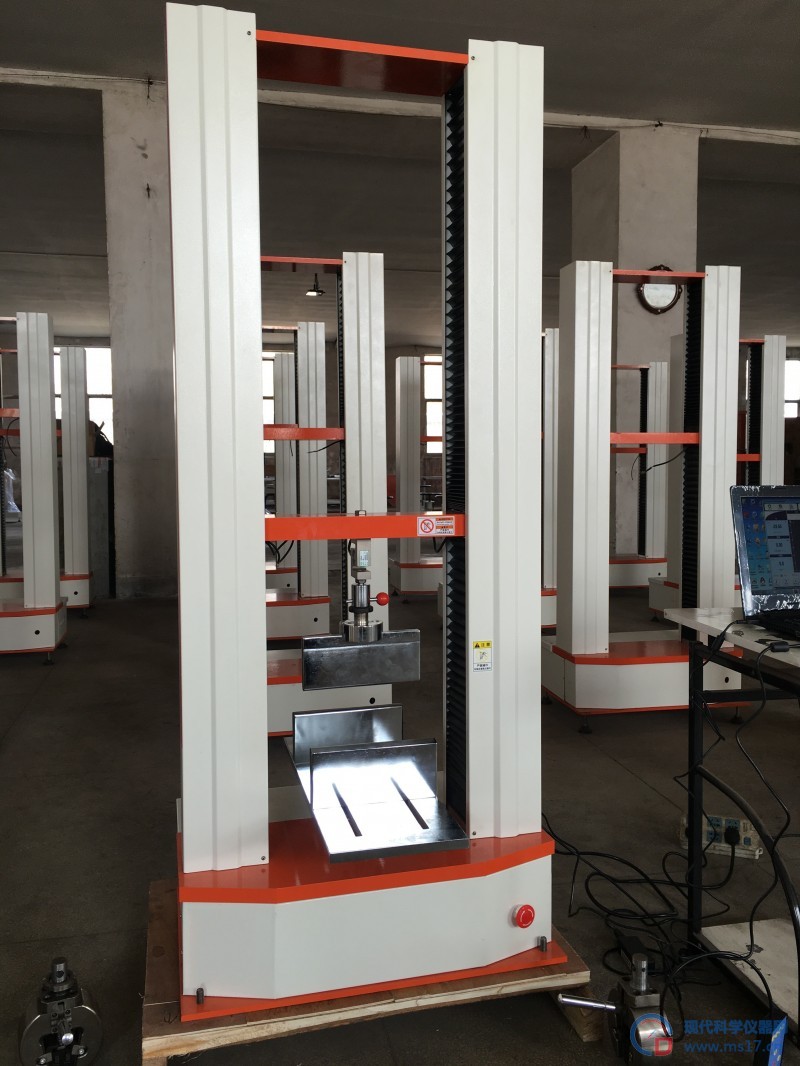

弯曲试验装置

1.弯曲压头与两个弯曲支座之间应平行,弯曲压头与两支承的洛氏硬度不应低于50 HRC。

2.两个弯曲支座的高度应一致。

3.弯曲试验装置上标尺的零位线应与加力轴线重合。

工作环境条件

1 在室温10⁰C～35⁰C范围内，相对湿度不大于80%；

2 在稳固的基础或工作台上正确安装，水平度为0.2/1000；

3 在无震动、无腐蚀性介质和无较强电磁场干扰的环境中；

4 电源电压的波动范围不应超出额定电压的±10%。

注意事项：

1初次开机前，请检查各种连线的准确性以及输入电源的正确性，电源一定为交流220V交流电源，接地良好。

2试验前，请正确设置试验参数，以保证试验数据的准确性。

软件说明

a. 软件系统：中英文Windows2000/XP/Win7平台下软件包

b. 自动储存：试验条件、试验结果、计算参数、标距位置自动储存。

c. 自动返回：试验结束后，试验机横梁会自动返回到试验初始位置。

d. 连续试验：一批试验参数设定完成后，可连续进行测试。

e. 多种曲线：同一图形上可显示多种不同的曲线：荷重--位移、荷重-时间、位移--时间、应力—应变、荷重—两点延伸等到多种曲线。

f. 曲线对比：同组试样的曲线可在同一张图上叠加对比。

g. 报告编辑：可按用户要求输出不同的报告形式。

h. 动态显示：测试过程中，负荷、伸长、位移及选中的试验曲线随着测试的进行，实时动态显示在主控屏幕上。

i. 自动变标：试验中负荷、伸长等曲线坐标，如果选择不当，可根据实测值的大小，自动变换座标。保证在任何情况下 曲线以 大的形式显示在屏幕上。

j. 峰值保持：在测试的整个过程中，测试项目的醉大值始终随着试验的进行，在屏幕窗口上显示。

k. 执行标准：满足GB、ISO、JIS、ASTM、DIN等多种试验方法和标准。

测试项目：（普通显示值及计算值）

★拉伸应力　　★拉伸强度

★扯断强度　　★扯断伸长率

★定伸应力　　★定应力伸长率

★定应力力值　★撕裂强度

★任意点力值　★任意点伸长率

★抽出力　　　★粘合力及取峰值计算值

技术参数

售后服务。

1、保修期内非人为损坏的零部件免费更换，保修期内接到用户邀请后，最迟响应时间为4小时内，在与用户确认故障后，我公司会在48小时内派工程师到达现场进行免费服务，尽快查清故障所在位置和故障原因，并向用户及时报告故障的原因和排除办法。

2、提供实时的远程诊断和维护服务。

3、每年进行客户回访。

4、保修期外继续为用户提供优质技术服务，在接到用户维修邀请后2天内派工程师到达用户现场进行维修。并享有优惠购买零配件的待遇。

5、保修期内人为损坏的零部件按采购（加工）价格收费更换。

6、软件升级：终生免费提供新版本控制软件。

7、安装及调试合格后，自客户签字认可之日起，我方对于提供的产品免费保修三年。保修期满后，我方将继续跟踪服务，客户享受终生维修，负责及时提供必要的售后服务、技术咨询。

8、产品交货期：尽量按用户要求，若有特殊要求，需提前完工的，我公司可特别组织生产、安装，力争满足用户需求。

9、保修承诺：我司对本次协议供货有效期内所提供的所有产品保质期 ，有效期内所提供的产品，提供正常工作日全天侯服务，终身技术服务支持。

10、响应时间：保修期内，产品若发生故障，在接到贵公司报修后，24小时内帮客户解决问题。

11、服务体系：作为设备供应商本公司对本次招标所提供的产品提供保障体系： 当设备出现故障，必要时将派指定的专业技术员在规定时间内上门维修或寄修，产生的运费由本公司承担。

12、产品价格承诺 1、在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以最优惠的价格提供给贵方。 2、在保修期内供方将免费维修和更换属质量原因造成的零部件损坏，保修期外零部件的损坏，提供的配件只收成本费，由需方人为因素造成的设备损坏，供方维修或提供的配件均按成本价计。

13、售后服务保证

公司实力保障：本公司有完善的售后服务体系;
