塑料滑动摩擦磨损系数测试仪

塑料滑动摩擦磨损系数测试仪  试验条件

试验中上转轴保持静止，下转轴以200转/分转动,摩擦副做滑动摩擦,对磨2小时,负荷20公斤,根据材料,允许选择其它负荷.试验环境温度为23±5摄氏度.

塑料滑动摩擦磨损系数测试仪  技术参数及精度

1) 试样尺寸：30mm*7mm*6mm±0.1 mm

2) 转动速度：1-500转/分，任意可设（一般不推荐最大转速）

3) 试验负荷：20KG(196N± 0.2%) 可加到40KG(392N)

4) 摩擦环尺寸：￠40×10mm 倒角0.5×45°外圆表面与内圆同心度偏差小于0.01

5) 摩擦力矩：0－4N·m

6) 计数器：0－10000小时

7) 砝码重量：4KG砝码一件，1KG砝码4件，可实现重量叠加功能

8) 速度精度：0.5‰

9) 负荷精度：5‰

10) 摩擦力矩精度：3%

11) 计数器精度：0.1s

12) 传感器精度：3‰

试验报告

试验报告应包括下列内容：

A.塑料名称、规格、牌号、生产厂；

B.试样的制备方法，摩擦表面状况，测定的试样个数；

C.环境温度、温度及状态调节条件；

D.圆环材质、硬度、光洁度和外径尺寸；

E.试验负荷；

F.试验结果：磨痕宽度或体积磨损及摩擦系数的测定结果；

G.试验日期、人员。

特点

A. 系统运行稳定，可靠性高。

B. 结构紧凑，使用方便，简单。

C. 采用高精度电机、驱动机、传感器，精度高。

D. 具有试验人员分级管理功能。

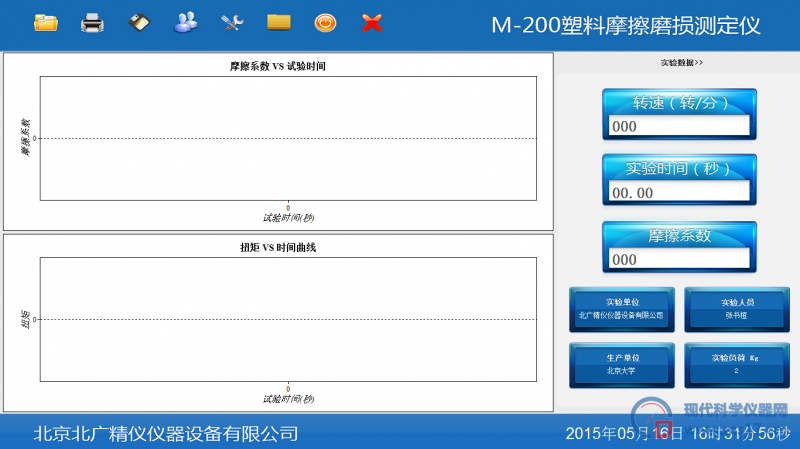

E. 实时显示摩擦系数-时间，扭矩-时间曲线。

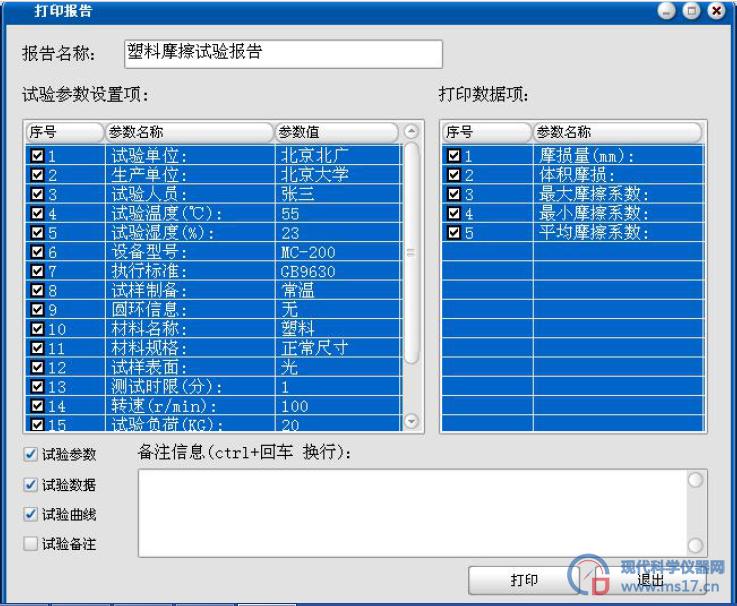

F. 试验报告可打印试验参数，试验数据，曲线，备注等信息，简单，方便，可编辑。

摩擦磨损定义

1、摩擦：两物体接触表面间产生阻碍切向相对移动的现象称为摩擦。

2、滑动摩擦：两接触物体接触点具有不同速度时之摩擦。

3、摩擦力：两物体摩擦时相对移动的阻力。

4、摩擦系数：阻碍两物体相对运动的摩擦力对作用到物体表面的法向力之比。

5、磨损：物体相对运动时相互接触表面的物质不断损失或产生残余变形称为磨损。

主要配置及附件：（计算机控制）

①　试验主机一台

②　高精度扭矩传感器一只

③　计算机数据采集卡一块

④　计算机一台（品牌）

⑤　彩色激光喷墨打印机一台

⑥　计算机控制软件一套

⑦ 4Kg 砝码两件（备用一套）

⑧　标准磨擦环四件（备用两件）

⑨　产品使用说明书一份

⑩　产品合格证

⑪　产品装箱单一份

⑫ 整机重量：约87 公斤

Technical parameters: M-200

1, sample size: 30mm x 7mm x 6mm;

2, rotation speed: less than 200 turn / points (adjustable);

3, load: (20KG) 196N + 0.1%, which can be increased to (40KG) 392N;

4, the size of the friction ring is greater than or equal to 40 x 10mm, the chamfering is equal to 0.5 x 45 degrees, and the concentricity deviation between the outer surface and the inner circle is less than 0.01.

5, friction ring material: No. 45 steel;

6, friction torque: 0 - 4N.m;

7, weight weight: 4KG weight ten, 1KG weight ten, can achieve weight superposition function.

8, accuracy: speed accuracy is less than 1%; load accuracy is less than 0.5%; friction torque accuracy is less than 1%; counter accuracy is less than 1S; sensor measurement accuracy is less than 1%F.

9, parts:

Test host one;

High precision torque sensor one;

A piece of computer data acquisition card;

A set of computer control systems;

Two standard friction rings;

One copy of the instructions;

A copy of the product certificate;

A single copy of the packing of the products.

试样要求

试样表面平整，无气泡、裂纹、分层、明显杂质和加工损伤等缺陷。每组试样不少于3个。

状态调节

状态调节按GB2918-82《塑料试样状态调节和试验的标准环境》进行，温度为23±5摄氏度，温度为50±10%。

结果计算

1、单个试样的结果计算

1.1本标准以磨痕度来表征磨损量。测量三点，取平均值，各点之差不得大于1毫米。在需要时，也可用体积磨损表示磨损量。

体积磨损V（厘米的3次方）可用式（1）计量：

适用于塑料制品、橡胶制品、石墨板材或其他复合材料的滑动摩擦，磨损性能测试，也可对试验中试样的磨擦力、磨擦系数和磨损量进行测定。也可对试验中试样的磨擦力、磨擦系数和磨损量进行测定。

功能：

本厂生产的计算机控制塑料滑动摩擦试验机是在现有电子塑料滑动摩擦试验机的基础上又增加了很多试验功能，可以同时显示扭矩-时间曲线，随意设定试验次数，显示当前试验次数，设定时间及当前试验时间等多种功能，本机还配有彩色打印机，可以打印出带有曲线，表格数据，试验单位名头的精美的试验报告单。

试验设备

1、传动系统，用来带动圆环以给定的转速旋转，精确到5%以内，并要求圆环安装部位轴的径向跳动小于0.01毫米。

2、加载系统，对试样和圆环，可施加法向力，精确到5%以内。

3、测定和记录摩擦力矩系统，精确到5%以内。

4、记录圆环转数的计数器或记时器，精确到1%以内。

5、试样夹具结构和尺寸见图2，并附配垫圈 4 GB 848-76，沉头螺钉M3×0.35长10毫米。要保证试样安置后无轴向窜动。

注：试验设备本标准推荐采用M-200型磨损试验机。

6、本试验中圆环的材质对塑料磨损试验结果影响很大，因此本标准采用的圆环，其外形尺寸见图3。

材料为45号钢，圆环要求整体淬火，热处理HRC 40～45，外圆表面光洁度▽8，倒角处均为0.5×45度，外圆表面与内圆同心度偏差小于0.01.

    圆环可以反复使用，每次试验后，需重新磨削。当外径小于36毫米就不能再用。作仲裁试验时必须用直径40毫米的圆环。

注：圆环材质也可按产品标准另定。

实际接触面积的影响：

1.粘附阻力的大小与两表面的微观接触面积的总和成比例

2.在一定温度下，随着负荷的增加而产生的橡胶变形使橡胶与摩擦表面的粘结密度增加，从而使摩擦力增加

功能：

    本厂生产的计算机控制塑料滑动摩擦试验机是在现有电子塑料滑动摩擦试验机的基础上又增加了很多试验功能，可以同时显示扭矩-时间曲线，随意设定试验次数，显示当前试验次数，设定时间及当前试验时间等多种功能，本机还配有彩色打印机，可以打印出带有曲线，表格数据，试验单位名头的精美的试验报告单。

环境的影响

周围的气体，液体，湿度对磨耗性能的影响是很大的

1.氧气的存在对疲劳磨耗影响最大，但对粗糙表面上的磨耗影响不大

2.液体介质使橡胶溶胀，从而降低耐磨性

Function:

The computer controlled plastic sliding friction test machine produced by our factory is on the basis of the existing electronic plastic sliding friction test machine, and has added a lot of test functions. It can display the torque time curve at the same time, set the test times at will, display the current test times, set the time and the current test time and other functions, this machine is this machine. It also has a color printer, which can print out exquisite test reports with curves, table data and test units.

摩擦力单元的操作 摩擦力工作范围是0-196N。试验前，首先要调节调零按钮，使摩擦力显示装置交替显示（±0）。摩擦力预置拨盘起初可设置较大的值，当试验进入正常后，再根据实际摩擦力值设置一个较接近的值。当出现擦伤时，会因摩擦力增大而报警停机。按下摩擦力复位按键，报警解除，可继续做试验。

环境的影响

周围的气体，液体，湿度对磨耗性能的影响是很大的

1.氧气的存在对疲劳磨耗影响最大，但对粗糙表面上的磨耗影响不大

2.液体介质使橡胶溶胀，从而降低耐磨性

摩擦磨损试验机的维护和保养试验机各部应经常擦拭干净，对没有喷漆的表面擦拭干净后应用棉纱沾少量的机油再擦一遍，以防生锈。雨季期间更应注意擦拭，不用时用机衣罩起以防尘土侵入。注意不要让油污和尘土进入到电器控制箱内。附件及备件不用时，应整齐放入相应的附件箱中，易生锈的零部件应涂防锈油。试验机应每隔1-2年检验一次，以保证各项指标的正确性。对于不明确的故障发生时，用户应及时向我厂联系，以便妥善解决。

表面状态的影响

摩擦表面粗糙程度。润滑剂的存在，磨损碎片，橡胶表面老化和环境湿度都会大大改变橡胶的摩擦性能

1.表面状态不同时，摩擦的粘附成分变化明显，特别是有润滑剂时，粘附摩擦成分显著减少。

2.润滑和在橡胶制品表面涂有低摩擦系数的塑料，可以使摩擦系数减小，增大疲劳磨耗的成分，从而使磨耗减少。

适用范围：

适用于塑料制品、橡胶制品、石墨板材或其他复合材料的滑动摩擦，磨损性能测试，也可对试验中试样的磨擦力、磨擦系数和磨损量进行测定。也可对试验中试样的磨擦力、磨擦系数和磨损量进行测定。

公司承诺：

1.购机前，我们专门派技术人员为您设计的流程和方案

2.购机后，将免费指派技术人员为您调试安装

3.整机保修一年，产品终身维护

4.常年供应设备的易损件及耗品确保仪器能长期使用

5、售后响应：在接到用户维修邀请后，2 小时内做出反应，并给予解决。如未解决，我公司指派工程师及时到达用户现场，解决问题至设备正常使用为止。

6、物流情况：及时提供货源，确保全国范围内2-10内到货，持续稳定地为代理商做全面服务工作，提供合理的运作空间。公司有专业的技术人员为您安装指导。

7、软件升级：终生免费提供新版本控制软件。

8、培 训：

我公司工程师免费为用户提供操作人员培训，直到操作人员能独立操作为止。
