离线在线TOC总有机碳分析仪

离线在线TOC总有机碳分析仪  应用领域：

  制药用水（纯化水、注射用水）的在线监测和实验室测试，以及清洁验证；环保测试、电子行业、食品行业等。

离线在线TOC总有机碳分析仪  产品说明:

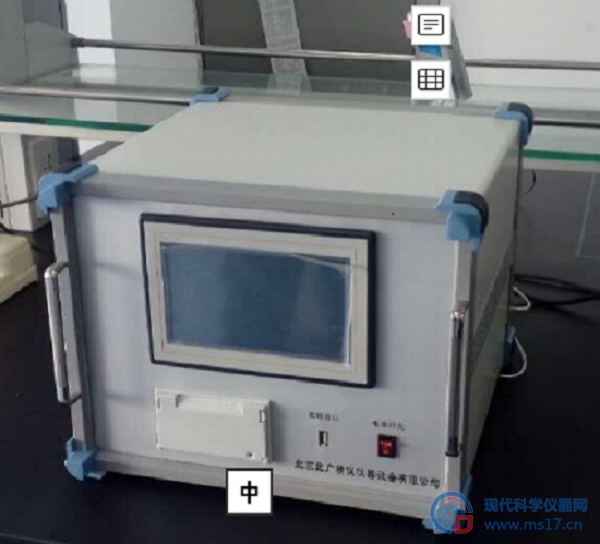

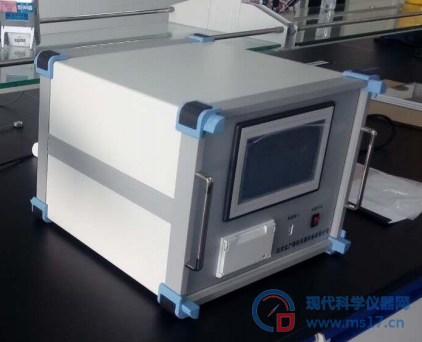

总有机碳（TOC）分析仪采用世界领先的双波长红外外氧化技术，精度高、灵敏度高。高性能CPU，触摸屏智能化控制，具有离线分析和在线分析选配功能，配制外置式打印机，人性化的设计理念，更换UV灯和泵管不用拆开机箱，操作简单、方便，实现了分析仪器国产化。符合《中国药典》2010版附录 VIII R制药用水中总有机碳测定法，满足药典对仪器的要求：①TOC=TC-TIC，②系统适用性试验，③检测灵敏度（等于或小于0.001mg/L）。

直接法测定TOC值的方法原理

将水样酸化后曝气，使各种碳酸盐分解生成二氧化碳而驱除后，再注入高温燃烧管中，可直接测定总有机碳。但由于在曝气过程中会造成水样中挥发性有机物的损失而产生测定误差，因此其测定结果只是不可吹出的有机碳值。

超临界水氧化法

超零界水氧化（Supercritical Water Oxidation — SCWO）技术原先被用于处理大体积废水、污泥和被污染

更换 UV 灯

更换 UV 灯时，须小心操作，以免损坏灯管及其周围的螺旋状石英管。

给客户提供新 UV 灯管时，附送一双手套供安装时使用，避免在 UV 灯管表面和螺

旋状石英管表面留下指纹。指纹会吸收 UV 光线、降低氧化反应器的氧化性能。同时

在安装新的 UV 灯管之前可以使用乙醇去除指纹和污垢，保证 UV 灯表面的透光率。

更换 UV 灯具体操作：

○1 关闭主电源开关，拔去电源线。

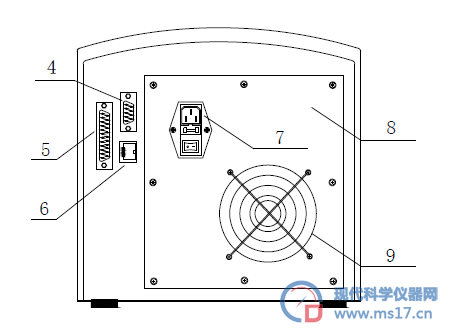

○2 将仪器机箱后盖板的螺钉拧开，打开后盖板。

○3 拔掉连接灯管的电源线插头，并柠松灯管座的锁紧螺母，慢慢抽出灯管。

○4 换上新灯管并调整灯管在螺旋石英管中的有效位置，拧紧锁紧螺母。

○5 插好灯管的电源线插头并将机箱后盖板螺丝拧紧，更换结束。

更换以上部件时存在问题可联系仪器厂家解决。

超临界氧化法

过的土壤。GE是首家将这种技术运用于商业实验室TOC分析仪的公司，当温度和压力高于水的临界点（375°C和3,200psi）时，有机废物迅速被水中的氧化剂彻底氧化。超临界水的特性均可以使有机碳极高效、快速地氧化为二氧化碳，即便存在使用非超临界氧化方式时会造成负干扰的氯化物及其他无机物也无妨。而且使用SCWO技术的TOC分析仪对维护和校准的要求也不高。超临界水氧化法的优点在于氧化完全迅速，可以耐受高盐份化合物；缺点是不能检测低TOC浓度的水样。

电导率检测法

TOC电导率检测技术能够测量液态的CO2。业界采用

薄膜电导率检测法

薄膜电导率检测法

的主要有两种电导率检测技术：一种是直接电导率法，另外一种是薄膜电导率检测法（又称选择性电导率法）。采用两种电导率法的TOC分析仪校验结果都很稳定，检测精度高。这两种技术最主要的区别在于，直接电导率法比较容易受杂酸性，卤化有机物等的干扰；而薄膜电导率检测技术抗干扰性更佳。

薄膜电导率检测法是GE TOC分析仪使用较多的检测方法，TOC分析仪使用的膜能防止杂离子的通过，确保检测的只是CO2的含量，从而使TOC的读数更为精确。

测试参数浏览

测试参数包括七项： 1.内部样品流速；2.在线采样周期；3.离线测试次数；

4.离线抛弃次数；5.数据存储方式；6.TOC 的报警上限；7.电导率的报警上限。

总有机碳分析仪是北京北广精仪公司自主研发的高精度总有机碳分析仪器。产品使用电导率差值检测技术，检测精度高，响应时间短。产品符合国家法规和标准，可满足制药用水、注射用水、超纯水和去离子水的在线及离线的检测要求。

二氧化碳传感器

仪器上安装有两个二氧化碳传感器，由电导率传感器和温度传感器组成。电导率测量采用双精度技术，可以实现自动校准和温度补偿。TIC传感器用于检测未经氧化的水样中二氧化碳浓度，同时检测水样的电导率值；TC传感器用于检测水样本身含有的二氧化碳和水样中有机物经分解后产生的二氧化碳浓度的总和。

系统组成

TOC分析仪的组成包括以下7个主要部分：

① 在线检测装置（在线型仪器配备）

② 样品蠕动泵

③ 分流器

④ 氧化反应器

⑤ 二氧化碳传感器

    ⑥ 微处理控制器和电子线路板

⑦ 输出接口

运行要求

1 交流电源：170～260 V，频率：50/60 Hz ；

2 分析仪的量程是：电导率 < 10.0 us/cm ；TOC < 1.0 PPM 。如果水样中的无

机碳或有机碳浓度超出了仪器的检测范围，需使用高纯水或有机碳浓度较

低的去离子水冲洗管路。

3 仪器运行的环境温度 5℃ – 40 ℃。

性能规格:

测量范围：0.001mg/L～1.0mg/L（传感器可定制，浓度可调节最达到1000mg/L，根据式样要求传感器定制调节到某一段浓度范围）

精 度：±4% 测试范围

分 辨 率：0.001mg /L

分析时间：连续分析

响应时间：4分钟之内

检测极限：0.001mg /L

样品温度：1- 95℃

重复性误差：≤ 3%

电源要求/功能：220V

显 示 屏：彩色触摸屏

保存历史记录

历史记录的保存对象包括：在线分析结果和离线分析结果。

TA- 1.0 分析仪有两种存储模式，一种是自动存储；另一种是手动存储。当选择自动

存储时，每次测试结束后，仪器会自动保存本次的测试结果。当选择手动存储时，每

次开始测试的时候，仪器都会有提示信息，询问用户是否要保存数据。如果要保存测

试结果则按“确定”键保存，如果不保存，则按“取消”键放弃保存

离线检测

离线检测时，仪器可从样品瓶或其它没有压力的容器直接取样。仪器管路冲洗和仪器校准应在离线状态操作。若样品中有不可溶性微粒，应经过滤膜（孔径60μm或更小）过滤后进入仪器，以防止样品中的微粒阻塞仪器。仪器的进样管为1/16英寸的Teflon管，经蠕动泵抽进管路中的水样流速约为0.5 ml/min。

 氧化反应器

仪器利用UV射线在二氧化钛光催化剂的作用下将有机化合物氧化成二氧化碳，氧化反应器是一个UV灯外包螺旋形的石英管。UV灯发出185nm和254nm的光线，使水产生光分解。

H₂O + hν(185nm)（TiO₂）à OH· + H·

羟基自由基（OH·）能完全把有机化合物氧化为二氧化碳。

有机物 + OH·à CO₂ + H₂O

UV灯的使用寿命为6个月，当更换时间到期时仪器将出现警告信息，提醒用户更换UV灯。

安全措施忠告：

1．请保证电源可靠接地；

2．电源电缆线的线径 > 2.5 mm2 ；

3．请勿将仪器浸泡于水或其它液体中。

运行要求

¨ 交流电源：170～260 V，频率：50/60 Hz ；

¨ 分析仪的量程是：电导率 < 10.0 us/cm ；TOC < 1.0 PPM 。如果水样中的无

机碳或有机碳浓度超出了仪器的检测范围，需使用高纯水或有机碳浓度较

低的去离子水冲洗管路。

¨ 仪器运行的环境温度 5℃ – 40 ℃。
