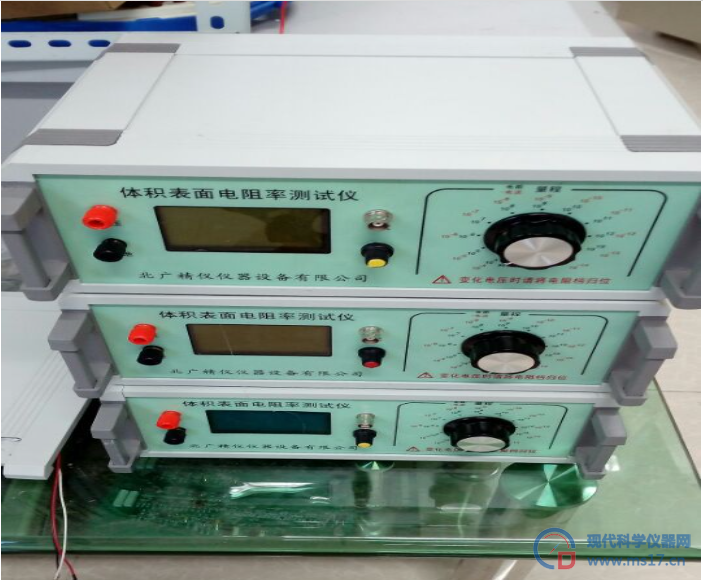

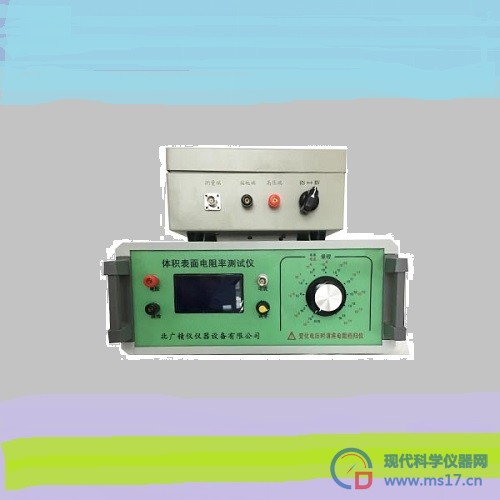

北京绝缘电阻测试仪

北京绝缘电阻测试仪  典型应用

1.硫化橡胶体积、表面电阻率测定

2.测量防静电鞋、导电鞋的电阻值

3.测量防静电材料的电阻及电阻率

4.测量计算机房用活动地板的系统电阻值

5.测量绝缘材料电阻(率)

6.光电二极管暗电流测量

7.物理,光学和材料研究

8.高分子材料表面体积电阻率测定

北京绝缘电阻测试仪  电导率和电阻率之间联系和关系？

电阻率：是用来表示各种物质电阻特性的物理量。某种材料制成的长1米、横截面积是1平方毫米的导线的电阻，叫做这种材料的电阻率。国际单位制中，电阻率的单位是欧姆·米，常用单位是欧姆·平方毫米/米。

电导率：水的导电性即水的电阻的倒数，通常用它来表示水的纯净度。

电导率是物体传导电流的能力。电导率测量仪的测量原理是将两块平行的极板，放到被测溶液中，在极板的两端加上一定的电势（通常为正弦波电压），然后测量极板间流过的电流。根据欧姆定律，电导率(G)--电阻(R)的倒数，是由电压和电流决定的。

电导率的基本单位是西门子（S），原来被称为姆欧，取电阻单位欧姆倒数之意。因为电导池的几何形状影响电导率值，标准的测量中用单位电导率S/cm来表示，以补偿各种电极尺寸造成的差别。单位电导率（C）简单的说是所测电导率（G）与电导池常数(L/A)的乘积.这里的L为两块极板之间的液柱长度，A为极板的面积。

=ρl=l/σ

(1) 定义或解释 电阻率的倒数为电导率。σ=1/ρ (2)单位: 在国际单位制中,电导率的单位是西门子/米。 (3)说明 电导率的物理意义是表示物质导电的性能。电导率越大则导电性能越强,反之越小。

标准配置：

1、测试仪器：1台

2、电源线：1条

3、测量线：3根（屏蔽线、测试接线、接地线）

4、使用说明书：1份

主要特点

体积小、重量轻、准确度高

电阻、电流双显示

性能好稳定、读数方便

所有测试电压(100/250/500/1000V) 测试时电阻结果直读，免去老式高阻计在不同测试电压下或不同量程时要乘以系数等使用不便的麻烦，使测量超高电阻就如用万用表测量普通电阻样简便。既能测超高电阻又能测微电流

参数：

1、电阻测量范围： 0.01×104Ω ～1×1018Ω。

2、电流测量范围： 2×10-4A～1×10-16A

3、显 示 方 式：液晶、电阻、电流双显示

4、内置测试电压： 10V 、50V、100V、250V、500V、1000V（任意切换）；

5、基本准确度：≤1%；

6、使用环境：温度：0℃～40℃，相对湿度<80%

7、供电形式：AC 220V，50HZ，功耗约5W

8、全自动测量、体积小、重量轻、准确度高，电阻、电流双显示，性能好稳定、读数方便

9、所有测试电压(10V/50V/100/250/500/1000V) 测试时电阻结果直读

10、配置：

主机：一台

屏蔽箱+电极：一套

测试线：五条

说明书+合格证+保修卡：各一份

什么是电阻率？

电阻跟导体的材料、横截面积、长度有关。

导体的电阻与两端的电压以及通过导体的电流无关。

导体电阻跟它长度成正比，跟它的横截面积成反比．

电阻率的计算公式为：

   ρL

R= —

   S

ρ为电阻率——常用单位Ω·mm2/m

S为横截面积——常用单位㎡

R为电阻值——常用单位Ω

L为导线的长度——常用单位m

方法：测量高电阻常用的方法是直接法和比较法.

直接法是测量加在试样上的直流电压和流过试样的电流而求得试样电阻.直接法主要有检流计法和直流放大法（高阻计法）比较法主要有检流计法和电桥法.

温度影响

温度对不同物质的电阻值均有不同的影晌。

导电体 在接近室温的温度，良导体的电阻值，通常与温度成线性关系：

ρ=ρ0(1+αt)

上式中的 a 称为电阻的温度系数。

未经掺杂的半导体的电阻随温度升高而下降：

有掺杂的半导体变化较为复杂。当温度从绝对零度上升，半导体的电阻先是减少，到了绝大部分的带电粒子 （电子或电洞/空穴） 离开了它们的载体后，电阻会因带电粒子的活动力下降而随温度稍为上升。当温度升得更高，半导体会产生新的载体 （和未经掺杂的半导体一样） ，原有的载体 （因渗杂而产生者） 重要性下降，于是电阻会再度下降。

绝缘体和电解质 绝缘体和电解质的电阻与温度的关系一般不成比例，而且不同物质有不同的变化，故不在此列出概括性的算式。

安全注意事项

4.1 使用前务必详阅此说明书，并遵照指示步骤，依次操作。

4.2 请勿使用非原厂提供之附件，以免发生危险。

4.3 进行测试时，本仪器测量端高压输出端上有直流高压输出，严禁人体接触 ，以免触电。

4.4 为避免测试棒本身绝缘泄漏造成误差，接仪器测量端输入的测试棒应尽可 能悬空，不与外界物体相碰。

4.5 当被测物绝缘电阻值高，且测量出现指针不稳现象时，可将仪器测量线屏 蔽端夹子接上。 例如：对电缆测缆芯与缆壳的绝缘时，除将被测物两 端分 别接于输入端与高压 端，再将电缆壳 ，芯之间的内层绝缘物接仪器 “G”，以消 除因 表面漏电而 引起的测量误差。也可用加屏蔽盒的方法， 即将被测物置于金属屏蔽盒内，接上测量线。

主要标准：

GB/T 1410-2006 《 固体绝缘材料体积电阻率和表面电阻率试验方法》

ASTM D257-99  《绝缘材料的直流电阻或电导试验方法》

GB/T 2439-2001《硫化橡胶或热塑性橡胶 导电性能和耗散性能电阻率的测定》

GB/T 10581-2006 《绝缘材料在高温下电阻和电阻率的试验方法》

GB/T 1692-2008 《硫化橡胶绝缘电阻率的测定》

GB/T 12703.4-2010 《纺织品 静电性能的评定 第４部分：电阻率》

GB/T 10064-2006《测定固体绝缘材料绝缘电阻的试验方法》

圆柱体表面积为：S=C底*h + 2πR^2，S=2πR*h + 2πR^2。

（“C底”为底面圆的周长，R为底面圆的半径）

什么是表面电阻率？

表面电阻：在试样的某一表面上两电极间所加电压与经过一定时间后流过两电极间的电流之商；访伸展流主要为流过试样表层的电流,也包括一部分流过试样体积的电流成分.在两电极间可能形成的极化忽略不计.

表面电阻率：在绝缘材料的表面层的直流电场强度与线电流密度之商,即单位面积内的表面电阻.

试样处置

电极之间或测量电极与大地之间的杂散电流对于测试仪器的读数没有明显的影响这一点很重要。 测试时加电极到试样上和安放试样时均要极为小心，以免可能产生对测试结果有不良影响的杂散电流通道。

测量表面电阻时，不要清洗表面，除非另有协议或规定。 除了同二材料的另 一个试样的未被触模过 的表面可触及被测试样外，表面被测部分不应被任何东西触及。

试验程序

试样按本标准第7章、第8章、第9章、第 10 章进行准备。

测量试样及电极的尺寸、表面间隙的宽度g（两电极之间距离），}lj士1%。然而，如有必要，对薄试样可在有关的规范中规定不同的度。

为测定体积电阻率，应按照有关的规范测量每个试样的平均厚度，其厚度测量点应均匀地分布在由被保护电极所覆盖的整个面积上。

注：对于薄试样无论如何在加上电极前测量厚度。

一般说来，应与条件处理时相同的湿度（漫在液体中的条件处理除外）和温度下测试电阻。但有时也可在停止条件处理后的规定时间内进行测量。

典型应用

1,测量绝缘材料电阻(率)

2,测量防静电材料的电阻及电阻率

3,测量计算机房用活动地板的系统电阻值

4,测量防静电鞋,导电鞋的电阻值

5,光电二极管暗电流测量

6,物理,光学和材料研究

测试电压（V）

DC—10V

DC—50V

DC—100V

DC—500V

DC—1000V

本仪器具有精度高、显示迅速、稳定性好、读数方便, 适用于防静电产品 如防静电鞋、防静电塑料橡胶制品、计算机房防静电活动地板等电阻值的检验以及绝缘材料和电子电器产品的绝缘电阻测量。本仪器除能测电阻外，还能直接测量电流如电子器件暗电流等。

售后管理：我公司实现计算机化管理，实行客户定期电话回访制度，定期复查设备的工作情况，定期电话指导用户对设备进行保养和检测，以便设备正常运转，跟踪客户的设备使用情况，以便及时对设备进行维护
