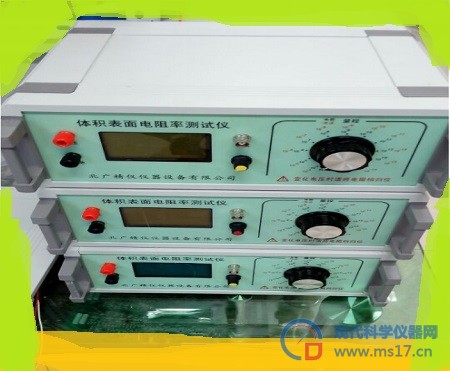

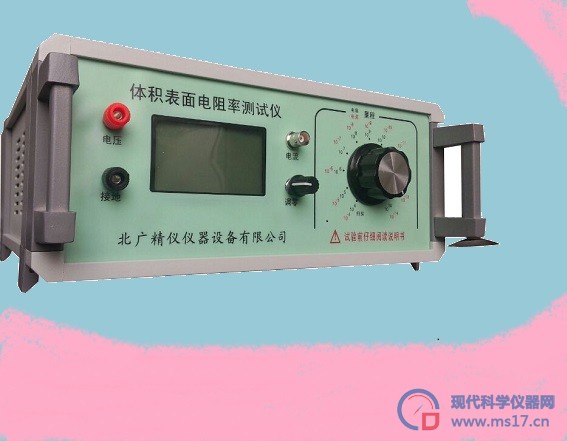

体积电阻率测量仪特点 体积电阻
在测试以前应使试样具有电介质稳定状态。为此,通过测量装置将试样的测量电极1和3短路 (图la)),逐步增加电流测量装置的灵敏度到符合要求,同时观察短路电流的变化,如此继续到短路电 流达到相当恒定的值为止,此值应小于电化电流的稳定值,或者小于电化100min的电流。由于短路电 流有可能改变方向,因此即使电流为零,也要维持短路状态到需要的时间。当短路电流Io变得基本恒 定时(可能需要几小时),记下Io的值和方向。
然后加上规定的直流电压井同时开始记时。除非另有规定,在如下每个电化时间作一次测量: 1 min、2min、5min、10min、50min、100min。如果连续两次测量得出同样的结果,责可以结束试验并用这个电流值来计算体积电阻。记录次观察到相同测量结果时的电化时间。如果在100min内不 能达到稳定状态,则记录体积电阻与电化时间的函数关系。
作为验收试验,按照有关规范的规定,使用一个固定的电化时间如lmin后的电流值来计算体积电阻率。
体积电阻率测量仪特点 主要应用范围
材料高阻测试测量如防静电产品(防静电鞋、防静电塑料橡胶制品、计算机房防静电活动地板等)电阻值的检测;
材料体电阻(率)和表面电阻(率)测量;
电化学和材料测试,以及物理,光学和材料研究;
微弱电流测量如光电效应和器件暗电流测量。
报告
报告应至少包括下述情况:
a) 电阻率测试仪(电阻率测定仪)关于材料的说明和标志(名称、等级、颜色、制造商等);
b) 电阻率测试仪(电阻率测定仪)试样的形状和尺寸;
c) 电阻率测试仪(电阻率测定仪)电极和保护装置的形式、材料和尺寸;
d) 电阻率测试仪(电阻率测定仪)试样的处理(清洁、预干燥、处理时间、湿度和温度)等;
e) 电阻率测试仪(电阻率测定仪)试验条件(试样温度、相对由度);
f) 电阻率测试仪(电阻率测定仪)测量方法;
g) 电阻率测试仪(电阻率测定仪)施加电压;
h) 电阻率测试仪(电阻率测定仪)体和、电阻率(需要时);
注1:当规定了一个固定的电化时间时,注明此时间,给出个别值,并报告中值作为体积电阻率。
注 2 : 当在不同的电化时间后测试时,应按如下要求报告:
当在相同的电化时间里试样达到一个稳定状态肘,给出个别值,并报告中值作为体积电阻率。 在这个电化时 间里有某些试样不能达到稳定状态,则报告不能达到稳定状态的试样数,并分别地给出它们的结果。 当测试结果取决于电化时间时,则报告它们之间的关系,例如.以图的形式或给出在电化Imin、10min和100min后的体积电阻率的中值。
i) 表面电阻率(需要时):
给出电化时间为1 min的个别值,并报告其中值作为表面电阻率。
技术指标
3. 全数字液晶屏显示。
4. 准确度: 准确度优于下表
量程 有效显示范围 20~30℃ RH<80%
104 0.01~19.99 5%
105 0.01~19.99 5%
106 0.01~19.99 5%
107 0.01~19.99 5%
108 0.01~19.99 5%
109 0.01~19.99 5%
1010 0.01~19.99 5%+2字
1011 0.01~19.99 5%+2字
1012 0.01~19.99 5%+5字
1013 0.01~19.99 10%+5字
1014 0.01~19.99 10%+5字
1014以上 0.01~19.99 10-15%+5字
超出有效显示范围时误差有可能增加,测试电流准确度与电阻相同,测试电压准确度为 10%
5. 使用环境: 温度 -10℃~50℃ 相对湿度<90%。
6. 测试电压: DC10V、50V、100V、250V、500V、1000V。±10%
7. 供电形式: AC 220V,50HZ,功耗约10W。
8. 仪器尺寸: 300mm× 280mm× 150 mm。
9. 质量: 约3.0KG。
试样处置
电极之间或测量电极与大地之间的杂散电流对于测试仪器的读数没有明显的影响这一点很重要。 测试时加电极到试样上和安放试样时均要极为小心,以免可能产生对测试结果有不良影响的杂散电流通道。
测量表面电阻时,不要清洗表面,除非另有协议或规定。 除了同二材料的另 一个试样的未被触模过 的表面可触及被测试样外,表面被测部分不应被任何东西触及。
体积电阻率
为测定体积电阻率,试样的形状不限,只要能允许使用第三电极来抵消表面效应引起的误差即可。对于表面泄漏可忽略不计的试样,测量体积电阻时可去掉保护,只要己证明去掉保护对结果的影响可忽 略不计。
在被保护电极与保护电极之间的试样表面上的间隙要有均匀的宽度,并且在表面泄漏不致于引起 测量误差的条件下间隙应尽可能的窄。lmm的间隙通常为切实可行的 小间隙。
图2及图3给出了三电极装置的例子。在测量体积电阻时,电极1是被保护电极,电极2为保护电 极,电极3为不保护电极。被保护电极的直径d1(图2)或长度l1(图3)应至少为试样厚度h的10倍,通 常至少为25mm。不保护电极的直径d4(或长度[4)和保护电极的外直径d3(或保护电极两外边缘之间 的长度[3)应该等于保护电极的内径d2(或保护电极两内边缘之间的长度lz)加上至少2倍的试样厚度。
主要特点
电阻测量范围 1×104Ω ~1×1018 Ω;
电流测量范围 2×10-4A ~1×10-16A;
测试
测量时从低档位逐渐拔往高档,每拨一次稍停留1~2秒以使观察显示数字, 当被测电阻大于仪器测量量程时,电阻表显示“1”,此时应继续将仪器拨到量程更高的位置,当测量仪器有显示值时应停下,当前的数字乘以档次即是被测电阻值。当有显示数字时不要再往更高次档拨,否测仪器会过量程,机内保护电路开始工作,仪器测量准确度会下降。
保护
组成测量线路的绝缘材料,好应具有与被试材料差不多的性能。试样的测量误差可以由下列原 因产生:
a) 外来寄生电压引起的杂散电流,通常不知道它的大小,并具有漂移的特点;
b) 具有未知而易变的电阻值的绝缘与试样电阻、标准电阻器或电流测量装置的不正常的分路。 使线路所有部分在使用状态下有尽可能高的绝缘电阻来近似地修正这些影响因素。这种做法可能导致测试设备很笨重,而又不足以测量高于几百兆欧的绝缘电阻。较为满意的修正方法是使用保护技术来实现。
保护就是在所有关键的绝缘部位插入保护导体,保护导体截住所有可能引起误差的杂散电流。这 些保护导体联接在一起,组成保护系统并与测量端形成兰端网络。当线路联接恰当时,所有外来寄生电 压产生的杂散电流被保护系统分流到测量电路以外,任一测量瑞到保护系统的绝缘电阻与一电阻低得 多的线路元件并联,试样电阻仅限于两测量端之间。采用这个技术可大大地减小误差概率。图1为使 用保护电极测量体积电阻和表面电阻的基本线路。
图5和图7给出了电流测量法中保护系统的使用方法,图中指出保护系统接到电源和电流测量装 置的连接点。图6表示惠斯登电桥法,其保护系统接到两个较低电阻值的桥臂的连接点上。在所有情况下,保护系统必须完善,包括对测试人员在测量时操作的任何控制仪器的保护。
在保护端和被保护端之间所存在的电解电动势、接触电动势或热电动势较小时,均能被补偿掉,使 这样的电动势在测量中不会引人显著的误差。
在电流测量法中,由于电流测量装置与被保护端和保护系统之间的电阻并联可能产生误差,因此, 这个电阻宜至少为电流测量装置电阻的10倍,好为100倍。在有些电桥法中,保护端和测量端具有 大致相同的电位,不过电桥中的→个标准电阻器与不保护端和保护系统之间的电阻是并联的。这个电 阻应至少为标准电阻的10倍,好为100倍。
为确保设备的操作令人满意,应先断开电源和试样的连线进行一次测量。此时,设备应在它的灵敏 度许可范围内指示出元穷大的电阻。如果有一些己知电阻值的标准电阻,则可用来检查设备运行是否良好。
符合标准及适用范围:
完全符合国家标准GB1410-2006固体电工绝缘材料绝缘电阻、体积电阻系数和表面电阻试验方法,ASTM D257 绝缘材料的直流电阻或电导试验方法 等标准要求。
本仪器配不同的测量电极(夹具)可以测量不同材料(固体、粉体或液体)的体积电阻率和表面电阻率或电导率。适用于橡胶、塑料、薄膜、及粉体、液体、及固体和膏体形状的各种绝缘材料体积和表面电阻值的测定。本仪器除能测电阻外,还能直接测量微弱电流。

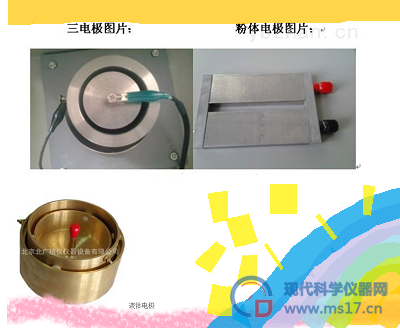

电极electrodes
电极是具有一定形状、尺寸和结构的与被测试样相接触的导体。
注:绝缘电阻是加在与试样相接触的两电极之间的直流电压与通过两电极的总电流之商。绝缘电阻取决于试样的
表面电阻和体积电阻(见GB/T10064一一2006)
温度影响
温度对不同物质的电阻值均有不同的影晌。
导电体 在接近室温的温度,良导体的电阻值,通常与温度成线性关系:
ρ=ρ0(1+αt)
上式中的 a 称为电阻的温度系数。
未经掺杂的半导体的电阻随温度升高而下降:
有掺杂的半导体变化较为复杂。当温度从绝对零度上升,半导体的电阻先是减少,到了绝大部分的带电粒子 (电子或电洞/空穴) 离开了它们的载体后,电阻会因带电粒子的活动力下降而随温度稍为上升。当温度升得更高,半导体会产生新的载体 (和未经掺杂的半导体一样) ,原有的载体 (因渗杂而产生者) 重要性下降,于是电阻会再度下降。
绝缘体和电解质 绝缘体和电解质的电阻与温度的关系一般不成比例,而且不同物质有不同的变化,故不在此列出概括性的算式。
配置:
主机:一台
屏蔽箱+电极:一套
测试线:五条
说明书+合格证+保修卡:各一份
使用条件
①环境温度: 0~40℃
②相对温度:≤70%
③供电电流:交流 220V±10%50Hz
品质保证:
一年保修,终身维护!
