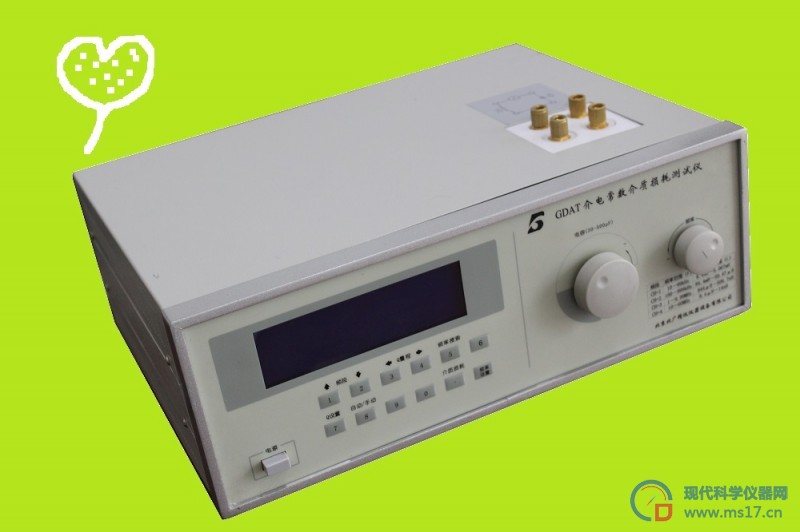

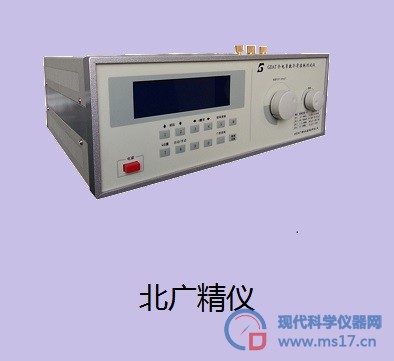

高频介电常数测试仪

高频介电常数测试仪  高频西林电桥

    这种电桥通常在中等的电压下工作，是比较灵活方便的一种电桥;通常电容 C_N是可变的(在高压电桥中电容 C_N通常是固定的)，比较容易采用替代法。

由于不期望电容的影响随频率的增加而增加，因此仍可有效使用屏蔽和瓦格纳接地线路。

介质损耗：绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。也叫介质损失，简称介损。在交变电场作用下，电介质内流过的电流相量和电压相量之间的夹角（功率因数角Φ）的余角δ称为介质损耗角。

损耗因子也指耗损正切，是交流电被转化为热能的介电损耗（耗散的能量）的量度，一般情况下都期望耗损因子低些好 [1]  。

高频介电常数测试仪  技术参数：

1．Q值测量

a．Q值测量范围：2～1023。

b．Q值量程分档：30、100、300、1000、自动换档或手动换档。

c．标称误差

     频率范围（100kHz～10MHz）： 频率范围（10MHz～160MHz）：

     固有误差：≤5％±满度值的2% 固有误差：≤6％±满度值的2%

     工作误差：≤7％±满度值的2% 工作误差：≤8％±满度值的2%

2．电感测量范围：4.5nH~7.9mH

3．电容测量：1~205

     主电容调节范围：18～220pF

     准确度：150pF以下±1.5pF； 150pF以上±1%

     注：大于直接测量范围的电容测量见后页使用说明

4.  信号源频率覆盖范围

     频率范围CH1:0.1～0.999999MHz, CH2: 1～9.99999MHz,

     CH3:10～99.9999MHz, CH1 :100～160MHz,

5．Q合格指示预置功能:      预置范围：5～1000。

6．B-测试仪正常工作条件

a.  环境温度：0℃～+40℃；

b．相对湿度：<80％；

c．电源：220V±22V，50Hz±2.5Hz。

7．其他

a．消耗功率：约25W；

b．净重：约7kg；

c. 外型尺寸：（l×b×h）mm：380×132×280。

GB/T 1409-2006标准规定了在15 Hz-300 MHz的频率范围内测量电容率、介质损耗因数的方法，并由此计算某些数值 ，如损耗指数。本标准中所叙述的某些方法，也能用于其他频率下测量.

    本标准适用于测量液体、易熔材料以及固体材料。测试结果与某些物理条件有关，例如频率、温度、

湿度，在特殊情况下也与电场强度有关有时在超过 1 000 V的电压下试验，则会引起一些与电容率和介质损耗因数无关的效应，对此不予论述.

 电介质的用途

 电介质一般被用在两个不同的方面:

 用作电气回路元件的支撑，并且使元件对地绝缘及元件之间相互绝缘;

 用作电容器介质

安全措施

（1）高压保护：试品短路、击穿或高压电流波动，能迅速切断高压输出。

（2）CVT保护：设定自激电压的过流点，一旦超出设置的电流值，仪器自动退出测量，不会损坏设备。

（3）接地检测：仪器有接地检测功能，未接地时不能升压测量。

（4）防误操作：具备防误操作设计，能判别常见接线错误，安全报警。

（5）防“容升”：测量大容量试品时会出现电压抬高的“容升”效应，仪器能自动跟踪输出电压，保持试验电压恒定。

主要特点：

空洞共振腔适用于CCL/印刷线路板，薄膜等非破坏性低介电损耗材料量测。 印电路板主要由玻纤与环氧树脂组成的, 玻纤介电常数为5~6, 树脂大约是3, 由于树脂含量, 硬化程度, 溶剂残留等因素会造成介电特性的偏差, 传统测量方法样品制作不易, 尤其是薄膜样品( 小于 10 mil) 量测值偏低,。

标准配置：

高配Q表 一只

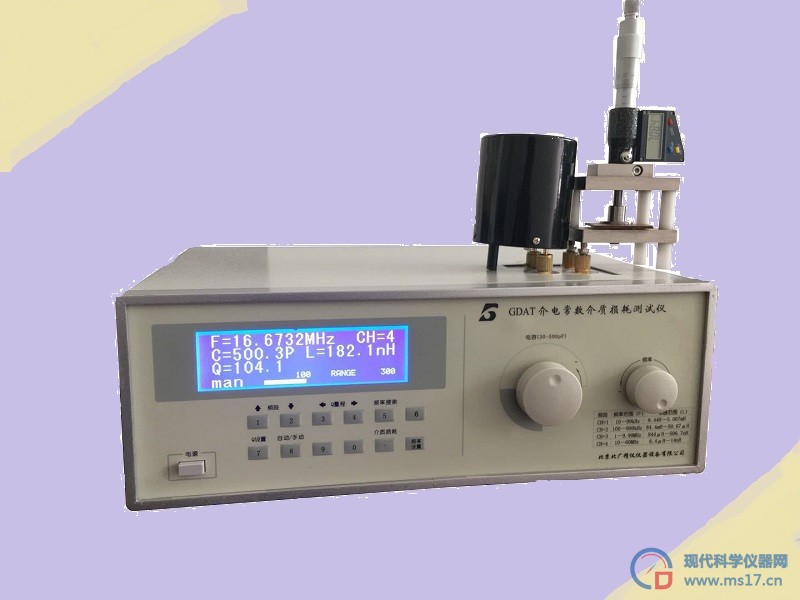

试验电极  一只 （c类）

电感      一套（9只）

电源线    一条

说明书    一份

合格证    一份

保修卡    一份

特点：

◎ 本公司创新的自动Q值保持技术，使测Q分辨率至0.1Q，使tanδ分辨率至0.00005 。

◎ 能对固体绝缘材料在10kHz～120MHz介质损耗角(tanδ)和介电常数(ε)变化的测试。

◎ 调谐回路残余电感值低至8nH，保证100MHz的(tanδ)和(ε)的误差较小。

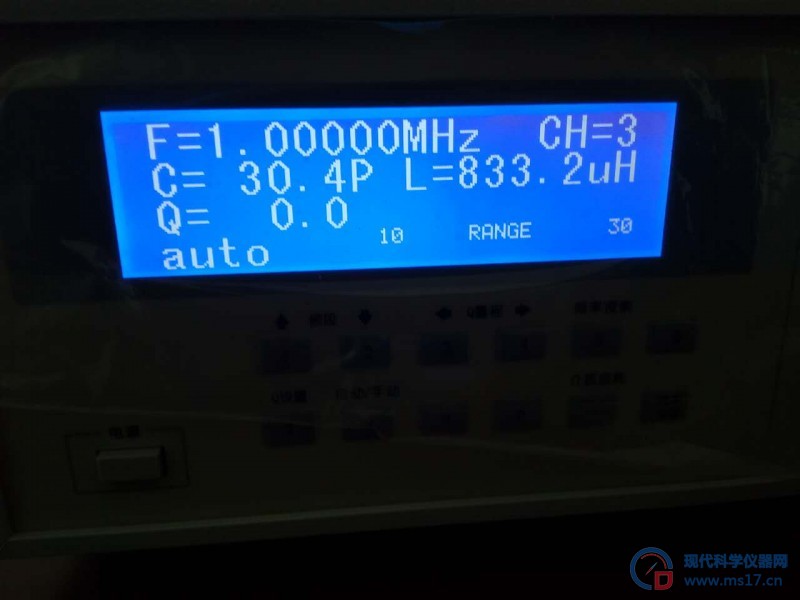

◎ 特制LCD屏菜单式显示多参数：Q值，测试频率，调谐状态等。

◎ Q值量程自动/手动量程控制。

◎ DPLL合成发生1kHz～60MHz, 50kHz～160MHz测试信号。独立信号 源输出口，所以本机又是一台合成信号源。

◎ 测试装置符合国标GB/T 1409-2006,美标ASTM D150以及IEC60250规范要求。

电感：

线圈号    测试频率    Q值    分布电容p       电感值

  9         100KHz      98       9.4           25mH

  8         400KHz     138       11.4        4.87mH

  7         400KHz    202       16           0.99mH

  6           1MHz     196       13          252μH

  5           2MHz     198       8.7        49.8μH

  4         4.5MHz    231       7             10μH

  3          12MHz      193     6.9         2.49μH

  2          12MHz      229     6.4        0.508μH

  1   25MHz，50MHz   233，211    0.9       0.125μH

满足标准：GBT 1409-2006测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法

边缘效应

 为了避免边缘效应引起电容率的测量误差，电极系统可加上保护电极。保护电极的宽度应至少为两倍的试样厚度，保护电极和主电极之间的间隙应比试样厚度小。假如不能用保护环，通常需对边缘电容进行修正，表 工给出了近似计算公式 这些公式是经验公式，只适用于规定的几种特定的试样形状。

 此外，在一个合适的频率和温度下，边缘电容可采用有保护环和无保护环的(比较))测量来获得，用所得到的边缘电容修正其他频率和温度下的电容也可满足精度要求。

试验步骤

1 试样的制备

 试样应从固体材料上截取，为了满足要求，应按相关的标准方法的要求来制备。

 应精确地测量厚度，使偏差在士(0. 2%士。.005 mm)以内，测量点应均匀地分布在试样表面。必要时，应测其有效面积。

2 条件处理

 条件处理应按相关规范规定进行。

3 测量

 电气测量按本标准或所使用的仪器(电桥)制造商推荐的标准及相应的方法进行。

 在 1 MHz或更高频率下，必须减小接线的电感对测量结果的影响。此时，可采用同轴接线系统(见图 1所示)，当用变电抗法测量时，应提供一个固定微调电容器。

试验报告

 试验报告中应给出下列相关内容:

 绝缘材料的型号名称及种类、供货形式、取样方法、试样的形状及尺寸和取样 日期(并注明试样厚度和试样在与电极接触的表面进行处理的情况);

 试样条件处理的方法和处理时间;

 电极装置类型，若有加在试样上的电极应注明其类型;

 测量仪器;

 试验时的温度和相对湿度以及试样的温度;

 施加的电压;

 施加的频率;

 相对电容率ε(平均值);

 介质损耗因数 tans(平均值);

 试验 日期 ;

 相对电容率和介质损耗因数值以及由它们计算得到的值如损耗指数和损耗角，必要时，应给出与温度和频率的关系。

注意事项1、该仪器初始的包装材料需小心保存，安装需由本公司的专业技术人员进行操作。2、若仪器由于任何原因必须返修，必须将其装入原纸箱中以防运输途中损坏。3、在开机前，操作者要首先熟悉操作方法。
