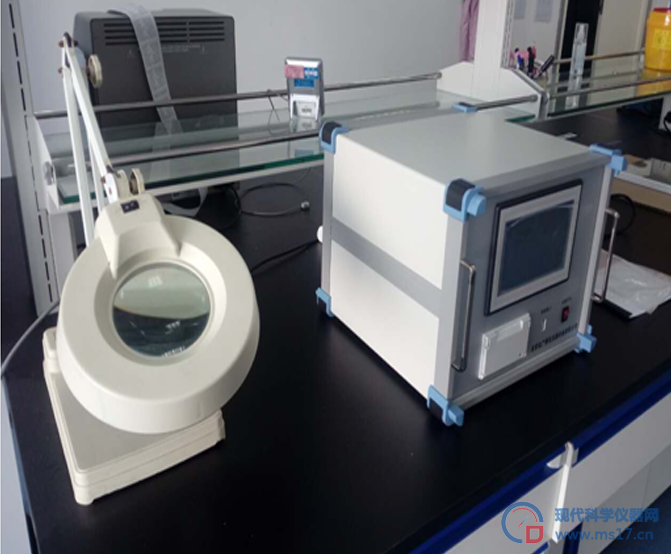

滤芯完整性测试仪

滤芯完整性测试仪  泡点测试

润湿液体由于毛细管作用停留在膜中的多孔道中。这种毛细管作用随孔径变小而增强。取决于膜孔径的气体压力将液体逼出孔道。此时的压力被称为“泡点”或简称BP。液体首次会从膜上最大的孔径出来。因此,滤芯的BP值同时与膜材(润湿角因不同材质而异)特别是润湿液体的表面张力有关。低表面张力的液体如有机溶剂,去污剂和乳化剂的BP值均较低。BP值还与润湿介质的温度有关。泡点测试法特别适合圆片膜的完整性测试。

滤芯完整性测试仪  应用范围：

圆片滤膜（Disc membrane）：Φ25mm至Φ300mm的各种滤膜

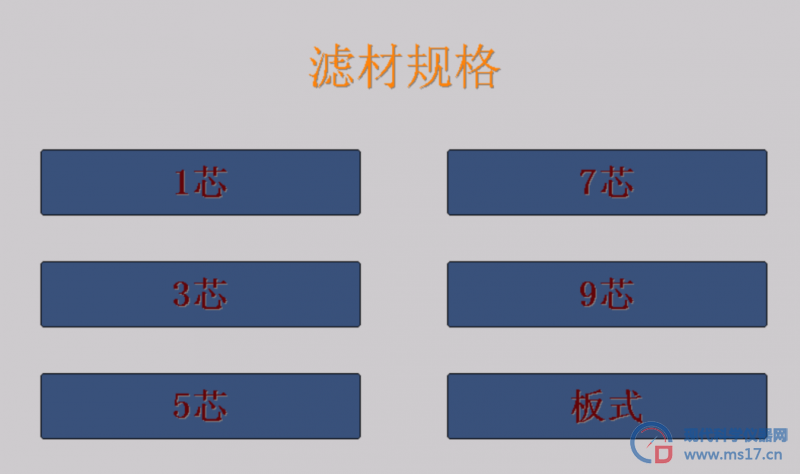

标准折叠式滤芯 (Standard cartridge)：2.5″至40″，1芯至15芯

囊式滤芯 (Capsule)

小型滤芯 (Mini cartridge)

空气过滤器的检测   2.5″至40″

中文菜单及提示，实时显示测试数 据和曲线，并可打印测试结果及测试曲线，以便监控测试全过程，帮助分析滤膜及过滤系统的性 能；

技术参数

保压法（压力衰减）

滤材被液体（湿润液）浸润后，在滤材的两侧加上气体压差，并使滤材上游成为一个密闭 的气压腔，所加的压差值略小于滤材的气泡点（一般设定在气泡点的 80%），这时气体不能在滤 材的毛细孔中直接流通，但气体分子可以通过毛细孔中的液体扩散至下游，这种由于气体扩散而 形成的气体流量称为扩散流。由于气体的扩散，滤材上游的压力将衰减，衰减值的大小和滤材的 过滤性能形成对应关系，因此测得一定时间内的压力衰减值就能判断过滤器的性能。

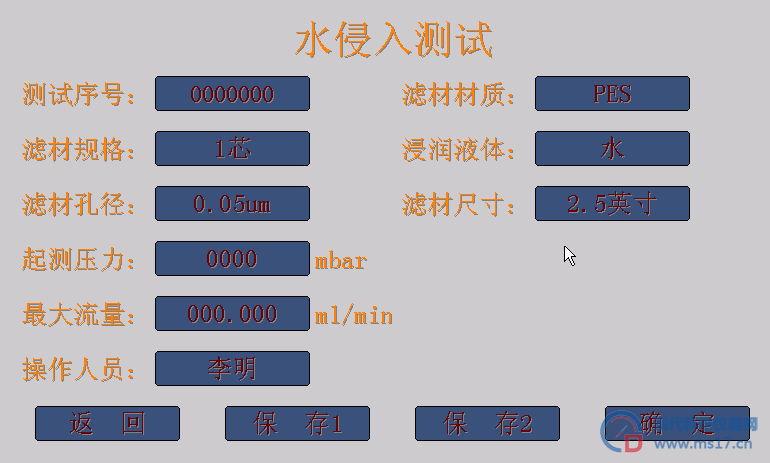

水侵入法膜完整性测试(WIT法)的操作顺序
1. 将疏水过滤器的上游充满水
2. 关闭所有上游的阀门
3. 连接完整性测试仪  BQS-19

4. 启动测试：测试仪自动进行WIT测试
5. 测试完成同时打印测试结果
6. 打开滤壳底部的排污阀彻底排掉滤壳中的水
7. 打开滤壳的进气口和排污阀通入压缩空气
8. 开始过滤系统的过滤操作

完整性检测的目的

1、滤芯制造商

A.认证

B.生产质量控制

2、滤芯用户

A.确认滤芯级别

B.确认滤芯正确安装

C.确认滤芯未受损坏

D.确认滤芯符合制造规格

E.确认此滤芯和那些经制造商认证的滤芯一样

F.工艺认证文件

G.批次记录文件

水侵入法水流测试

这个方法是专门用于疏水性气体滤器的完整性测试方法。测试步骤如同扩散流法。但水侵入法测试时，则要将安装疏水性滤器的钢壳上游充满水。水侵入疏水性膜基质的体积通过压降间接计算。如果膜没有损坏，水侵入的体积变化速度很小，只有在相对长时间后才能观察到。而扩散流测试是测量扩散通过膜的气体体积。

水侵入值(Water Intrusion Rate):从压降,测试时间和上游体积计算得到。 水流值(Water Flow Rate)：也就是水侵入值。

水侵入法对过滤面积1000 cm2以上到大规模系统的疏水性过滤系统均有效.

多点扩散流测试

此法是基于不同测试压力下不同的扩散流速度。测试压力从给定的最小压力开始逐步增加到最大值或是泡点值,测定每个压力下的扩散流。所有数值显示在压力和扩散流曲线和数据表。在下次使用滤芯前进行此项测试,并将该曲线斜率与第一次使用前测试的曲线斜率比较,就可判断下次过滤前滤芯是否损坏。

滤器合格，自动退出功能

滤膜/折叠滤芯作为一种耗材，它有自己的使用寿命，但是合理的使用会使它们的生命周期大大延长。出于对客户滤膜的保护和提高生产中的使用效率（即缩短测试时间），专门增加了“测试合格后，自动退出”功能，这也是国内第一家实现这项功能的仪器。

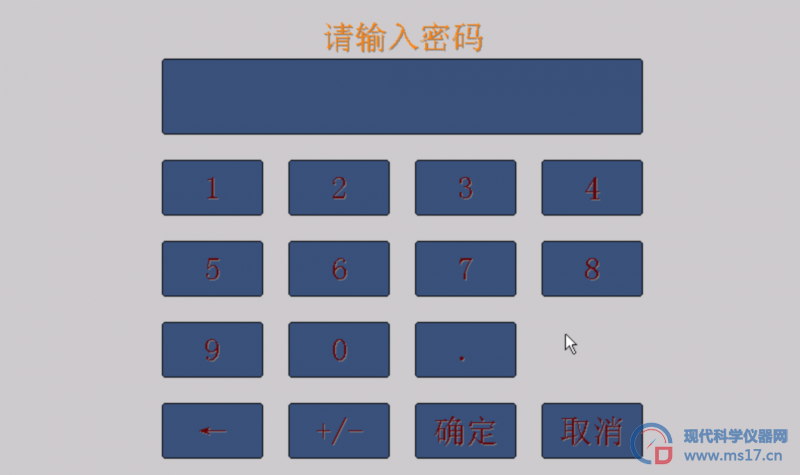

测试更方便，人机界面更友好

在人机界面方面做了大量工作，首先每个工作界面的下边都有醒目的操作提示，用户可根据提示内容完成所有操作项目。其次，仪器设计了“最后测试条件自动保存”功能，这样，如果用户每次测试的都是相同规格的滤器，就可以使用“一键到底”（即在选择某一项测试功能后，一直按下仪器面板上的确定键，仪器就能按照上次测试时输入的参数进行检测）实现过滤器完整性测试，大大简化了工作人员的操作程序。

电源

工作电源：220V-50H，电源线一端插入机箱后面板电源插口内，开启开关后电源接通。

孔喉泡点测试

测试前保证“开关/保压”按键及“排气”按键出于弹出状态（灯灭），将调节阀顺时针拧紧。

将待测样品放入润湿剂中润湿（为保证样品充分润湿，可将样品放入润湿剂中浸渍1 小时以上；或者放入润湿剂中加热一段时间再冷

却至室温；或者将其放入润湿剂中负压浸润），将充分润湿的样品装入测试组件内。

开始测试时，按下“开关/保压”按键（灯亮），并缓慢调节控制阀（逆时针旋转），使压力示数缓慢匀速上升，且随时关注样品表面冒泡情况，待有连续气泡冒出时记录压力示数，即为泡点压力（此压力也称为孔喉泡点压力）。测试结束后按下“排气”按键，将气排空。

打印操作:当连续的气泡出现时，即视为泡点，此时按下“记录”键，微型打印机会打印出当前的压力值和流量值，即泡点值和当前泡点下的流量值。测试结束后，按下“打印”键，打印出相关信息以供用户填写记录。

扩散流

扩散流与压力衰减值之间存在以下对应关系：

D =·ΔP V / T·Pa

（式 2）

其中：D—扩散流值 （毫升/分 ml/min）

ΔP—压力衰减值（mbar）

V—上游体积（毫升 ml）

T—测试时间（分 min）

Pa—大气压力（1013 mbar）

测得一段时间内的压力衰减值，再测得上游封闭体积后，通过以上公式就可计算得出扩散流值。

数据存储量更大

完整性测试仪是目前国内测试结果存储量最大的，它的标准配置是500组（包括测试条件，测试结果和测试曲线）历史记录，我们还可以根据客户要求定制更大容量的存储空间。并且当仪器与PC机相连接时，可以实现历史记录的无限制存储。

实例1：

西林瓶又称：硼硅玻璃或钠钙玻璃管制（模制)注射剂瓶，是一种胶塞封口的小瓶子。有棕色、透明等种类、硼硅材质的西林瓶为市场上的主流产品，一般用做疫苗、生物制剂、粉针剂、冻干等药品的包装。西林瓶密封强度高，质量有保证，因而市场上现在高端药品基本上都是用的西林瓶包装，胶塞与容器密合性一般用MFY-05S?真空法密封性测试仪测定。

真空法密封性测试仪测试胶塞与容器密合性的原因：

在密封成品西林瓶之前二次干燥末尾，冻干腔体被倒充入一定的指定气压作为西林瓶的顶空。指定的顶空压力因产品而异。一般来说，冻干产品加胶塞在或者绝对真空（0mbar 绝压）或部分真空（一般 750mbar 绝压）。真空度的目的是帮助塞胶塞，促进重构。一旦取得平衡，西林瓶顶空的气压和腔体压力接近，并降低架子使得胶塞进入西林瓶。此时西林瓶的密闭完整性创建好了，直到铝盖密封才算完整。一旦架子被撑起，密封完整性必须维持一段时间从几分钟到几个小时可能到几天在拆卸和轧盖前。在这段时间可能会跳塞使得气体进入西林瓶顶空。胶塞会弹起由于许多原因，包括在架子降低时塞的不正确，胶塞和西林瓶边缘的大小不符合技术标准和胶塞涂膜等，为了减少企业的风险，一般药企在运作时都要用真空法密封性测试仪测试胶塞与容器密合性。

安全注意事项：开机之前，敬请仔细阅读本 使用指南，以防止出现对操作人员的意外伤害或对仪器的损坏等的事件。操作前，请阅读“安装与设置”，保证对仪器各部件的正确安装与连接。在第一次操作前，务必请有操作经验的人员进行指导，防止误操作造成意外事件的发生。电击危险： 确保在安装或维修该仪器之前使所有导线断电，防止在带电情况下，对人员或设备造成伤害。
