滤芯完整性耐压测试仪

滤芯完整性耐压测试仪  应用范围：

圆片滤膜（Disc membrane）：Φ25mm至Φ300mm的各种滤膜

标准折叠式滤芯 (Standard cartridge)：2.5″至40″，1芯至15芯

囊式滤芯 (Capsule)

小型滤芯 (Mini cartridge)

空气过滤器的检测   2.5″至40″

滤芯完整性耐压测试仪  完整性测试(耐压测试)

首先通过泡点仪的微量调节阀控制气体流量，使得测试压力逐渐上升，当压力接近于目标压力时，减小微量调节阀的开度，缓慢增加压力，同时观察过滤器透过侧冒泡情况。

当测试压力达到预定值后，关小微量调节阀及进气开关阀，观察压力下降情况。通过秒表记录保压时间，当达到保压时间后，观察记录压力下降情况。最后通过压力变化考察膜的完整情况。

特点：

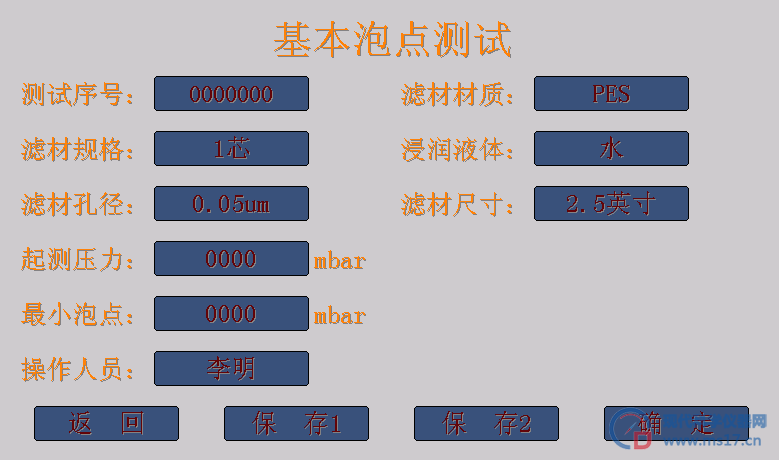

 5.7″带背光数字液晶显示屏，显示清晰；

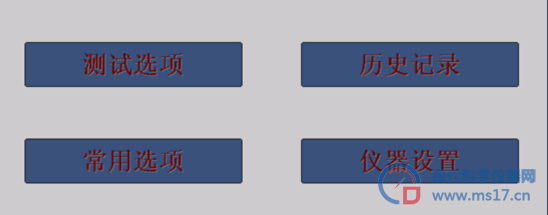

中文操作环境，操作界面友好；

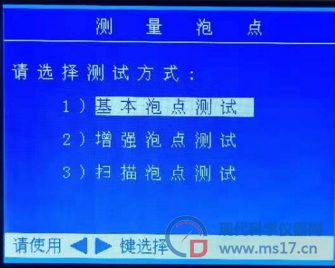

实时显示测试数据和曲线，监控测试全过程；

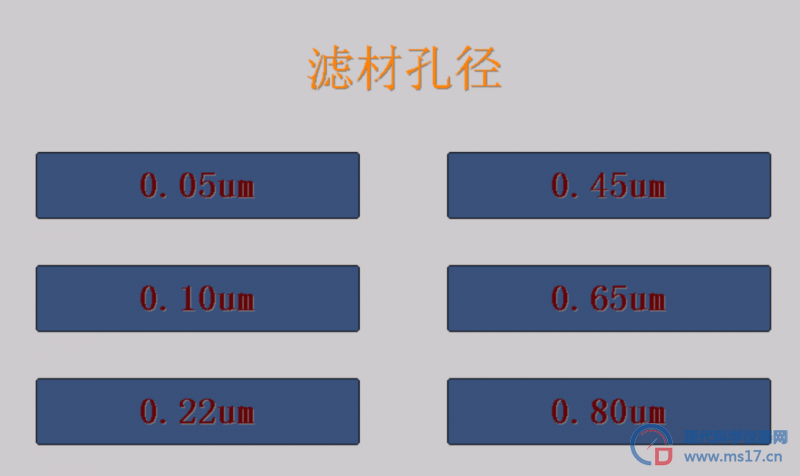

双核运算，附带上位机软件。

含盖了国外同类仪器的所有功能。

具有更完善的用户分级管理功能，用户可根据需要更改密码。

增加了对被测过滤器的自动保护功能，避免因为过压测试造成对滤器的损害。

提供了自动打印功能的设置项，使用户的操作更简单、方便。

专门针对疏水性滤芯设计了“水浸入法”测试功能，解决了疏水滤芯只能使用有机溶剂浸润后测试完整性的弊病，填补了国内的一项空白。

采用了更精密的元器件、更完善的算法，使仪器可以实现对平板膜过滤器的扩散流的检测，这对于判断膜的完整性和特性具有重要意义。

扩散流（前向流）测试

指当气体压力在滤芯起泡点值的80%时，这时还没有出现大量的气体穿孔而过，只是少量的气体先溶解到液相的隔膜中，然后从该液相扩散到另一面的气相中，这部分气体称之为扩散流。

因此本测试过程：首先通过泡点仪的微量调节阀控制气体流量，使得测试压力逐渐上升，当压力接近于泡点压力80 %时，减小微量调节阀的开度，减缓压力上升，直至压力稳定在泡点压力80 %的压力。采用气体流量计直接测试透过过滤器的流量；或者采用量筒收集过滤器透过侧的气体体积，同时采用秒表记录冒泡的时间，以此计算透过的流量，将测试的流量与过滤器厂家的值进行比较，如果小于最大流量限值，表明过滤器完好，否则需更换过滤器的滤芯。起泡点值只是一个定性的值，从开始起泡到最后的群起泡是一个比较长的过程，不能准确的定量。而测量扩散流值是一个定量值，不但能准确的确定过滤器的完整性，而且还能反应出膜的孔隙率、流量和有效过滤面积等方面的问题，同时扩散流的测试压力要低于最小泡

点的压力，能起到保护滤芯、延长滤芯使用寿命的目的，这也就是为什么现在国外滤芯厂家都只用扩散流法测试完整性的原因。

自动打印

有些用户在进行完整性检测时，可能还有别的事情要处理，需要离开测试现场，但是他希望在回来时，可以拿到打印出来的测试结果。不会因为测试结束后，其它不可预知的原因，而造成测试结果的丢失。?测试仪在用户启动了自动打印选项后，就可以实现测试结束后自动打印测试结果的功能，这也是国内首先实现这种功能的仪器。

性能参数：

电源/功率 170-240V AC, 50/60Hz；100W

最大操作压力 7999 mbar

最低进气压力 3000 mbar

外型尺寸 500(长) x200（宽）x 180(高)

测试范围 测试压力：500-6900mbar

测试精度 灵敏度：± 1.0 mbar?；???气泡点：±60 mbar?；

操作条件 环境温度：0℃?~ +50℃；  相对湿度：10-80%

测试耗时 基本泡点测试：2 min±2min；  ??扩散流测试7±2min；            水浸入流量测试7±2min；  系统气密性：3±1min；

打印功能 中文/英文打印，打印测试条件、测试结果、测试曲线；

历史记录功能 32G存储空间，保存数据100万条

显示屏 尺寸：5.7寸；32位；触摸屏

语言选项 中文/英文

水侵入法膜完整性测试(WIT法)的操作顺序
1. 将疏水过滤器的上游充满水
2. 关闭所有上游的阀门
3. 连接完整性测试仪  BQS-19

4. 启动测试：测试仪自动进行WIT测试
5. 测试完成同时打印测试结果
6. 打开滤壳底部的排污阀彻底排掉滤壳中的水
7. 打开滤壳的进气口和排污阀通入压缩空气
8. 开始过滤系统的过滤操作

水浸入法测试

由于疏水性的多孔滤膜不能被水相溶液润湿，因此必须采用异丙醇/水的混合溶液、乙醇、专业润湿剂等来润湿滤膜。然而，在部分使用条件下，其他浸润剂将是不允许使用或影响生产的，这就出现了

用纯水测试的水入侵法。

水浸入法是在一定的压力下，测量挤入疏水性滤膜中的水的流量来判断滤芯的孔径。孔越小，侵入就越少。最大的侵入发生在最大的

孔。如果孔径“太大”，水就会穿透过去。在小于临界压力的测试压力作用下，水只能浸入到膜基体中而不能透过。浸入膜基体的水不会与透过膜的水相混淆，浸入是一个极为缓慢的过程，为了在下游端得到水，需要保持很长时间的压力。

参考标准：

GB 5249-1985 可渗透性烧结金属材料气泡实验孔径的测定

GB 1967-1996 多孔陶瓷孔道直径实验方法

测试原理、渗透性计算

原理是让已知粘度和密度的实验流体通过多孔试样，并测定其压降与体积流量。

本测试仪按照国家标准设计生产，渗透通量通过如下公式计算： Kv

μ为反映多孔材料特征的参数透过系数，m2；hn为气体的粘度，Pa×s；

Q 为气体流量，m3/s；L 为样品厚度，m；A 为气体通过多孔体的面

积，m2；DP 为压差，Pa；Kv 为空气中水蒸汽含量的修正系数（干燥气体时，Kv=1）。

管式样品安装

下图为不同直径管式样品测试组件，首先将样品两端打磨平整，清洗后润湿，再将充分润湿的样品放入组件能，盖上组件上半部分即

与气管连接部分），用手将螺母固定到位，再通过扳手将螺母拧紧，

拧的过程中应均匀收紧，以半圈为宜，固定完毕即可放入润湿剂中进行泡点测试。调节微量调节阀，使压力逐渐升高，并关注组件出口端气管处冒泡情况，当待测样品表面出现气泡时，此时压力值即为样品泡点压力（孔喉泡点压力）。

片式样品安装测试

下图为片式样品组件，组件有两个连接口，测试组件的气体进口与仪器的出口相连；测试组件的出口直接引出一根气管深入液体中。

测试过程：首先将样品润湿，再将其安装至片式组件内，按上述过程将组件与仪器连接，并将组件出口管深入液体中，调节微量调节

阀，使压力逐渐升高，并关注组件出口端气管处冒泡情况，当气管口连续出泡时，此时压力值即为泡点压力（孔喉泡点压力）。

孔喉泡点测试

测试前保证“开关/保压”按键及“排气”按键出于弹出状态（灯灭），将调节阀顺时针拧紧。

将待测样品放入润湿剂中润湿（为保证样品充分润湿，可将样品放入润湿剂中浸渍1 小时以上；或者放入润湿剂中加热一段时间再冷

却至室温；或者将其放入润湿剂中负压浸润），将充分润湿的样品装入测试组件内。

开始测试时，按下“开关/保压”按键（灯亮），并缓慢调节控制阀（逆时针旋转），使压力示数缓慢匀速上升，且随时关注样品表面冒泡情况，待有连续气泡冒出时记录压力示数，即为泡点压力（此压力也称为孔喉泡点压力）。测试结束后按下“排气”按键，将气排空。

打印操作:当连续的气泡出现时，即视为泡点，此时按下“记录”键，微型打印机会打印出当前的压力值和流量值，即泡点值和当前泡点下的流量值。测试结束后，按下“打印”键，打印出相关信息以供用户填写记录。

过滤器完整性测试仪适用于对过滤器进行完整性检测，判断选用的滤材过滤精度是否符合要求、滤材有无破损以及过滤器的密封性是否完好，以保证过滤器能按要求正 常运行。
