复合材料拉力试验机

复合材料拉力试验机  产品说明：

本机可对橡胶、塑料、塑胶、无纺布、纺织、尼龙、纤维、纳米材料、高分子材料、复合材料、包装带、纸张、电线电缆、光纤光缆、安全带、保险带、皮革皮带、鞋类、胶带、聚合物、弹簧钢、轴承钢、不锈钢（及其它高硬度钢）、铸件、钢板、钢带、有色金属、汽车零部件、合金材料及其它非金属材料和金属材料进行拉伸、压缩、弯曲、撕裂、90°剥离、180°剥离、剪切、粘合力、拔出力、延伸伸长率等试验。

复合材料拉力试验机  通用标准
GB/T1172-1999黑色金属硬度及强度换算值

GB/T2975-2018 代替GB/T2975-1998  钢及钢产品力学性能试验取样位置及试验制备

GB/T10623-2008代替GB/T10623-1989    金属材料 力学性能试验术语

技术参数：

1、醉大试验力：0—300KN

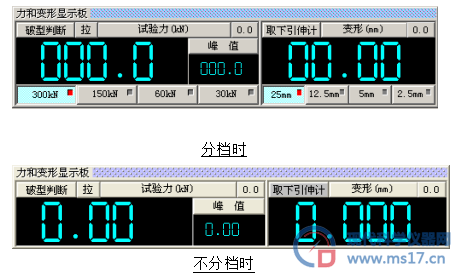

2、试验力分档：全程不分档，全程分辨率不变

3、试验力显示范围:0～300KN

4、试验力有效测量范围：满量程的2%～100%

5、试验力测量精度：优于示值的±1%

6、位移分辨率：0.01mm

7、位移速度控制精度：优于±0.5%

8、位移测量准确度：优于±0.5%

9、拉伸行程：0～1000mm（不含附具）

10、供电电源：220V，50Hz

11、位移速度控制范围：0.05mm/min～500mm/min，无级调速，速度任意设定

试验机专业软件实现自动求取定伸长率、定力伸长、抗拉强度、试样延伸率、上、下屈服及屈服强度等数据，还可满足位移保持控制。计算机控制系统对试验过程的控制和数据处理符合相应金属、非金属及复合材料国家标准的要求、试验报告多样化如WORD、EXECEL等方式。

试验空间

  有效拉伸空间：700mm(或根据用户需要)

  有效压缩空间：700mm(或根据用户需要)

  有效试验宽度：400mm(或根据用户需要)

主机配置

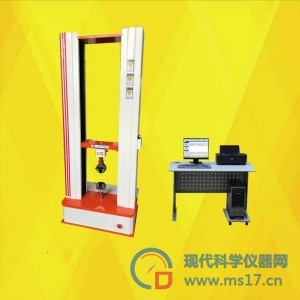

(1) 高强度主机一台（单臂式结构+双柱式结构）可选

(2) 高精度光电编码器一只

(3) 全数字调速系统和全数字调速电机各一套

(4) 高精密滚珠丝杠副一套

(5) 精密圆弧同步减速系统一套

(6) 高精度负荷传感器一支

(7) 专用拉伸辅具一套

(8) 联想计算机一台

测试项目：（普通显示值及计算值）

★弯曲        ★剥离强度

★拉伸应力　　★拉伸强度

★扯断强度　　★压力强度

★定伸应力　　★定应力伸长率

★定应力力值　★撕裂强度

★任意点力值　★任意点伸长率

★抽出力　　　★粘合力及取峰值计算值

该试验机无污染、噪音低，效率高，具有较宽的调速范围。本机适用于各种金属、非金属及复合材料的力学性能指标的测试，完全符合国家（满足GB/T228-2002?GB/T7314-2005 GB/T14452-1993 GB/T8653-1988?GB1040，GB1041?GB9341, GB8804, GB16491、ISO、ASTM、JIS、DIN等）要求。

特殊测试项目：
1.弹性系数即弹性杨氏模量定义：同相位的法向应力分量与法向应变之比。为测定材料刚性之系数，其值越高，材料越强韧。
2.比例限：荷重在一定范围内与伸长可以维持成正比之关系，其醉大应力即为比极限。
3.弹性限：为材料所能承受而不呈永久变形之醉大应力。
4.弹性变形：除去荷重后，材料的变形完全消失。
5.永久变形：除去荷重后，材料仍残留变形。
6.屈服点：材料拉伸时，变形增快而应力不变，此点即为屈服点。屈服点分为上下屈服点，一般以上屈服点作为屈服点。屈服（yield）：荷重超过比例限与伸长不再成正比，荷重会突降，然后在一段时间内，上下起伏，伸长发生较大变化，这种现象叫作屈服。
7.屈服强度：拉伸时，永久伸长率达到某一规定值之荷重，除以平行部原断面积，所得之商。
8.弹簧K值：与变形同相位的作用力分量与形变之比。
9.有效弹性和滞后损失：在复合材料拉力试验机上，以一定的速度将试样拉伸到一定的伸长率或拉伸到规定的负荷时，测定试样收缩时恢复的功和伸张时消耗的功之比的百分数，即为有效弹性；测定试样伸长、收缩时所损失的能与伸长时所消耗的功之比的百分数，即为滞后损失。

工作环境条件

1 在室温10⁰C～35⁰C范围内，相对湿度不大于80%；

2 在稳固的基础或工作台上正确安装，水平度为0.2/1000；

3 在无震动、无腐蚀性介质和无较强电磁场干扰的环境中；

4 电源电压的波动范围不应超出额定电压的±10%。

维护与保养

1轴承内的润滑脂一般3—5年更换一次。

2 试验机应每年请当地计量部门检定一次。

本机的几项主要功能：

1 全开放性参数设置

2 设置参数保存

3 浮动零点设置，可随时调整零点

4 峰值保持及存储，常值跟随；

5 在有效速度范围内，速度值任意设置；

6 横梁移动过程中的速度快捷切换功能

7 灵活的数据查询显示功能；

8 过载停机保护功能；

9 试验结束自动判断功能；

10 极限位置保护等；

维修保养方法及注意事项:

1、机台部份，外表经常擦拭，保持清洁。

2、电镀部份请以机油擦拭，以防止生锈宜保光亮。

3、动力螺杆及螺杆部份请加润滑油，以保传动灵敏。（润滑油采黄油加入少许机油混合即可）。

4、面板（控制箱即显示器）请用乾布擦拭，严防沾水，以免损坏IC电子零件。

5、各项治具及接头配件请妥置，并擦拭防锈油，以防生锈。

6、上下班必需把电源关掉。

性能：

本机可适用于拉伸性能，拉伸强度与变形率，抗撕裂性能，热封强度性能，压缩试验，滚筒剥离试验，90度剥离，绳类拉断力，裤型撕裂力，180度剥离，拉断力，弯曲试验，剪切试验，顶破试验等完成不同的试验，根据客户的需求不同，可以安装不同的夹具，用于不同实验。

 本微电脑式拉力机用途广泛,更换不同夹具可测试各种纺织，橡胶，塑胶，合成革，胶带，胶粘制品，塑料薄膜、复合材料，电子，金属等行业或哑铃状试片之抗拉强度、伸长、撕裂、胶着力、抗拉应力、剥离、剪切、橡胶与金属之黏接力。

电子拉力试验机是专门针对高等院校、科研院所而设计的新一代双空间微机控制电子拉力试验机。试验机主机与辅具的设计借鉴了日本岛津的先进技术，外形美观，操作方便，性能稳定可靠。可满足国家及国际相关标准。

组成

拉力材料试验机是由测量系统、驱动系统、控制系统及电脑（电脑系统型拉力试验机）等结构组成。

一.测量系统
1． 力值的测量

2． 变形的测量

3． 横粱位移的测量

驱动系统
主要是用于试验机的横梁移动，其工作原理是由伺服系统控制电机，电机经过减速箱等一系列传动机构带动丝杆转动，从而达到控制横梁移动的目的。通过改变电机的转速，可以改变横梁的移动速度。
三.控制系统
顾名思义，就是控制试验机运作的系统，人们通过操作台可以控制试验机的运作，通过显示屏可以获知试验机的状态及各项试验参数，若该机带有电脑的话，也可以由电脑实现各项功能并进行数据处理分析、试验结果打印。试验机同电脑之间的通信一般都是使用RS232串行通信方式，它通过计算机背后的串口（COM号）进行通信，此技术比较成熟、可靠，使用方便。
四.电脑

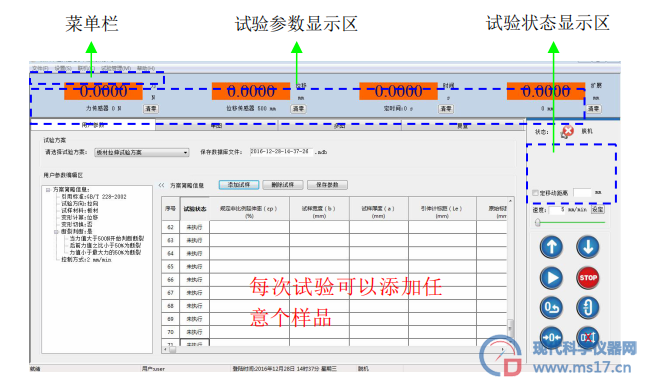

用来采集和分析数据，进入试验界面后，电脑会不断采集各样试验数据，实时画出试验曲线，自动求出各试验参数及输出报表。

安全带拉力试验机、安全带拉伸强度试验机、安全绳拉力试验机、安全绳拉伸强度试验机

型号：BWN

控制方式：电脑控制

开关机注意事项:

1开机时主机和计算机的开机顺序会影响计算机的通讯初始化设置，所以务必请用户严格按照上述开机顺序进行。

2每次开机后要预热5分钟，待系统稳定后，才可进行试验工作。

3如果刚刚开机，需要再开机，至少保证1分钟的间隔时间。

4在更换夹具后，首先要注意调整好可调挡圈（上下限位开关）。

5尤其在用小力值传感器做试验时，一定要调整好可调挡圈的位置，以免操作失误而损坏小力值传感器。不要超过传感器的额定量程。

6任何时候都不能带电插拨电源线，否则很容易损坏电气控制部分。

7试验过程中，不能远离试验机。

8试验过程中，除停止按键和急停开关外，不要按控制盒上的其它按键，否则会影响试验。

9试验结束后，一定要关闭所有电源。

10本计算机是专门用于试验机控制和数据处理的，请勿在计算机内安装其它应用软件，以免试验机应用软件不能正常运行。

11计算机要严格按照系统要求一步一步退出，正常关机，否则会损坏部分程序，导致软件无法正常使用。

12不要使用来历不明或与本机无关的软盘在试验机控制用计算机上写盘或读盘，以免病毒感染。
