滑动摩擦磨损试验机

滑动摩擦磨损试验机  试验条件

试验中上转轴保持静止，下转轴以200转/分转动,摩擦副做滑动摩擦,对磨2小时,负荷20公斤,根据材料,允许选择其它负荷.试验环境温度为23±5摄氏度.

滑动摩擦磨损试验机  试验报告

试验报告应包括下列内容：

A.塑料名称、规格、牌号、生产厂；

B.试样的制备方法，摩擦表面状况，测定的试样个数；

C.环境温度、温度及状态调节条件；

D.圆环材质、硬度、光洁度和外径尺寸；

E.试验负荷；

F.试验结果：磨痕宽度或体积磨损及摩擦系数的测定结果；

G.试验日期、人员。

特点：

1、系统运行稳定，可靠性高。

2、结构紧凑，使用方便，简单。

3、采用高精度电机、驱动机、传感器，精度高。

4、具有试验人员分级管理功能。

5、实时显示摩擦系数-时间，扭矩-时间曲线。

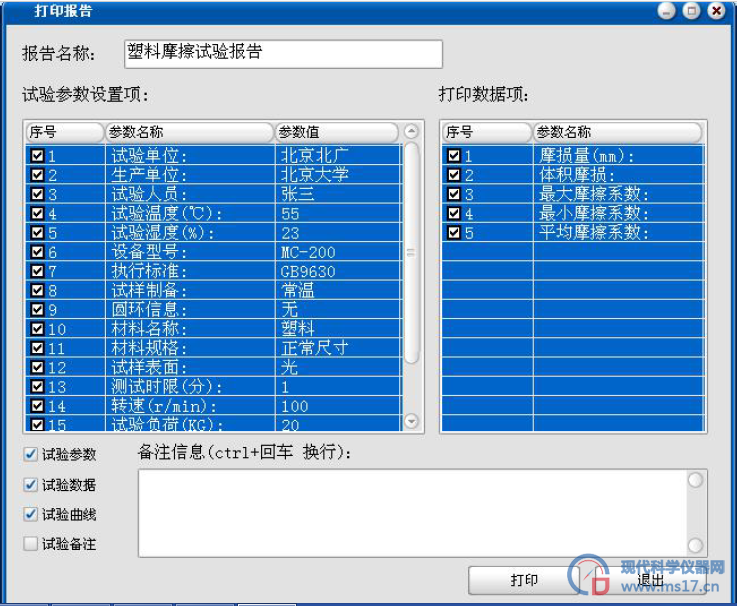

6、试验报告可打印试验参数，试验数据，曲线，备注等信息，简单，方便，可编辑。

精度Precision:

1、速度精度：1%  Speed precision: 1%

2、负荷精度：0.5%   Load precision: 0.5%

3、摩擦力矩精度：1%   The precision of friction moment: 1%

4、计数器精度：1S。  Counter precision: 1S

5、传感器测量精度：1% FS  Sensor measurement accuracy: 1% FS

配件：

试验主机一台；

高精度扭矩传感器一只；

计算机数据采集卡一块；

计算机控制系统一套；

标准摩擦环二件；

使用说明书一份；

产品合格证一份；

产品装箱单一份。

适用范围：

适用于塑料制品、橡胶制品、石墨板材或其他复合材料的滑动摩擦，磨损性能测试，也可对试验中试样的磨擦力、磨擦系数和磨损量进行测定。也可对试验中试样的磨擦力、磨擦系数和磨损量进行测定。

Scope of application:

It is suitable for sliding friction, wear testing of plastic products, rubber products, graphite plate or other composite materials. It can also be used to measure the friction force, friction coefficient and wear amount of the test sample. The friction force, friction coefficient and wear volume of the specimens can also be measured.

温度和速度的影响

1.橡胶的摩擦性能具有明显的粘弹特征

2.摩擦系数是温度和速度的函数，在某一速度和温度下出现极大值

3.磨耗，一般来说，温度升高会使磨耗量增大，随着温度的降低，在玻璃化温度附近，磨耗量达到最小值，然后重新上升。

环境的影响

周围的气体，液体，湿度对磨耗性能的影响是很大的

1.氧气的存在对疲劳磨耗影响最大，但对粗糙表面上的磨耗影响不大

2.液体介质使橡胶溶胀，从而降低耐磨性

 摩擦力单元的操作 摩擦力工作范围是0-196N。试验前，首先要调节调零按钮，使摩擦力显示装置交替显示（±0）。摩擦力预置拨盘起初可设置较大的值，当试验进入正常后，再根据实际摩擦力值设置一个较接近的值。当出现擦伤时，会因摩擦力增大而报警停机。按下摩擦力复位按键，报警解除，可继续做试验。

试验步骤

1、圆环应清除油污，贮存于干燥缸内以防生锈。

2、试样经状态调节后用感量为0.1毫克的分析天平称取其质量（M1）。

3、把试样装进夹具，摩擦面用角尺校正并使它与圆环的交线外于试样正中。装好摩擦力矩记录纸，开机校好零点。

4、再次用乙醇、丙酮等不与塑料起作用的溶剂仔细清除试样和圆环上的油污，此后不准再用手接触试样和圆环的表面。

5、平稳地加荷至选定的负荷值。

6、对磨2小时后停机卸负荷，取下试样和圆环，清理试样表面后，用精度不低于0.02毫米的量具测量磨痕宽度，或在试验环境下存放1小时后称取试样质量（m2)。

7、读取摩擦力矩值。

试样

塑料试样尺寸

试样尺寸见图1.

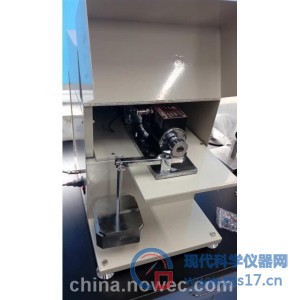

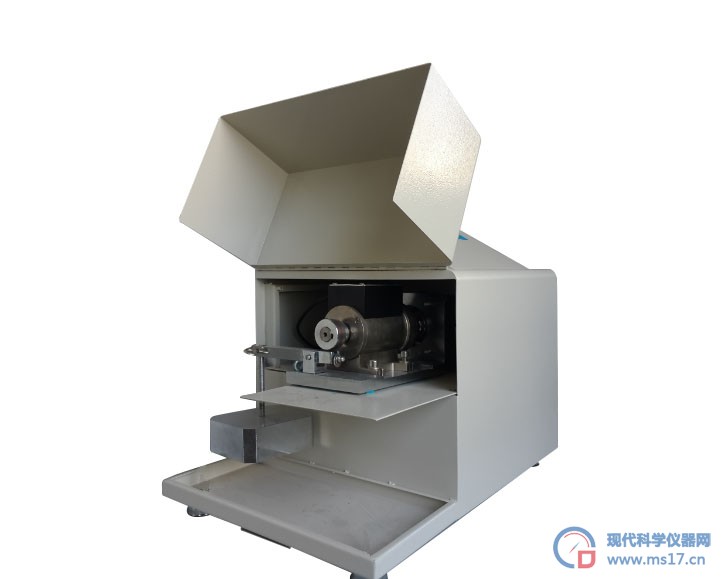

摩擦磨损试验机主要由试验主机及智能控制系统两大部分构成，通过微机控制系统进行操作试验，在试验过程中同时可以显示数值、扭矩、时间曲线，并可以随意设定试验次数，显示当前试验数值，

设定时间及当前试验时间等多种功能，随机配备彩色打印机，可以打印出带有曲线、表格数据等标准要求的试验报告。

Characteristic:

1. The system runs steadily and has high reliability.

2. The structure is compact, easy to use and simple.

3, using high precision motor, drive and sensor, high accuracy.

4. It has the function of grading management of the testers.

5, real-time display of friction coefficient time, torque time curve.

6. The test report can print experimental parameters, test data, curves, remarks and other information. It is simple, convenient and editable.

功能特点：

1、试样尺寸： 30mm×7mm×6mm

2、转动速度： 0-500转/分 （可调）

3、负 荷： 196N ± 0.1%（可增至392N）

4、摩擦环尺寸：￠40×10mm ，倒角0.5×45°，外圆表面与内圆同心度偏差小于0.01

5、摩擦环材质：45号钢,淬火,热处理HRC40-45,外圆表面光洁度▼8

6、摩擦力矩： 0--4N·m

7、砝码重量：4KG砝码一件，1KG砝码4件，可实现重量叠加功能。

塑料摩擦磨耗的影响因素

1.表面粗糙度的影响：接触表面越粗糙，摩擦系数越大

2.温度的影响：温度对摩擦系数的影响不大

3.负荷的影响：随负荷的增大而缓慢下降

4.速度的影响：中/低速，摩擦系数随速度的增加而增大，高速下，滑动摩擦系数随温度的增加而降低

5.配对材料：与不同材料配对时，其摩擦系数有很大差别

主要配置及附件：（计算机控制）

1、试验主机一台

2、高精度扭矩传感器一只

3、计算机数据采集卡一块

4、计算机一台（品牌）

5、彩色激光喷墨打印机一台

6、计算机控制软件一套

7、4Kg 砝码两件（备用一套）

8、标准磨擦环四件（备用两件）

9、产品使用说明书一份

10、产品合格证

11、产品装箱单一份

12、整机重量：约87 公斤

功能：

本厂生产的计算机控制塑料滑动摩擦试验机是在现有电子塑料滑动摩擦试验机的基础上又增加了很多试验功能，可以同时显示扭矩-时间曲线，随意设定试验次数，显示当前试验次数，设定时间及当前试验时间等多种功能，本机还配有彩色打印机，可以打印出带有曲线，表格数据，试验单位名头的精美的试验报告单。

Conform to the standard:

GB/T 3960-1983 plastic sliding friction and wear test method GB/T 9141.8-1999 flexible graphite sheet friction coefficient test method

Precision:

1. Speed precision: 1%

2. Load precision: 0.5%

3. The precision of friction moment: 1%

4. Counter precision: 1S

5. Sensor measurement accuracy: 1% FS
