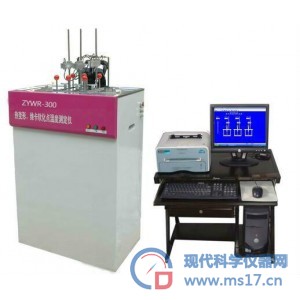

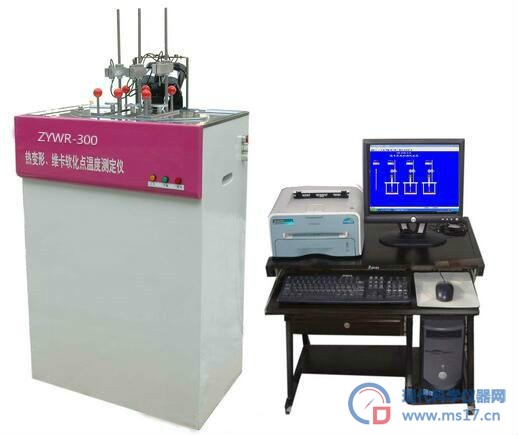

塑料热变形维卡软化点温度测定仪

热变形维卡软化点温度测定仪主要用于非金属材料（如塑料、橡胶、尼龙、电绝缘材料等）的热变形及维卡软化点测定，是化工企业、科研单位、大专院校等行的理想测试工具。

维卡软化点试验

启动：点击启动键 设备进入试验状态，先搅拌5分钟后开始以设定好的加热速率加热

切换：切换试验方法，内有A120 B120 A50 B50 试验方法切换重量也会跟随切换 (显示的重量是已经刨除掉传感器的弹力的，直接选择对应的砝码放上即可)

式样：式样1 式样2 式样3 可以选择或取消，开机默认3个都选择的，选择状态为绿色，当哪个传感器不做试验的时候必须取消掉，否则加热位移不会有变化，等温度升到蕞高限才会停止加热

当需要切换试验方法的时候，点击1.维卡软化点试验 这个字的位置就可以复位到开机界面从新选择试验方法。

 自由试验

在自由试验里，切换功能键不起作用

重量、跨距、宽度、高度 这几个参数可以修改但并不参与任何计算，只起记录作用

变形和加热速率可以任意设定 只需要点击数字即可进行修改

符合标准：

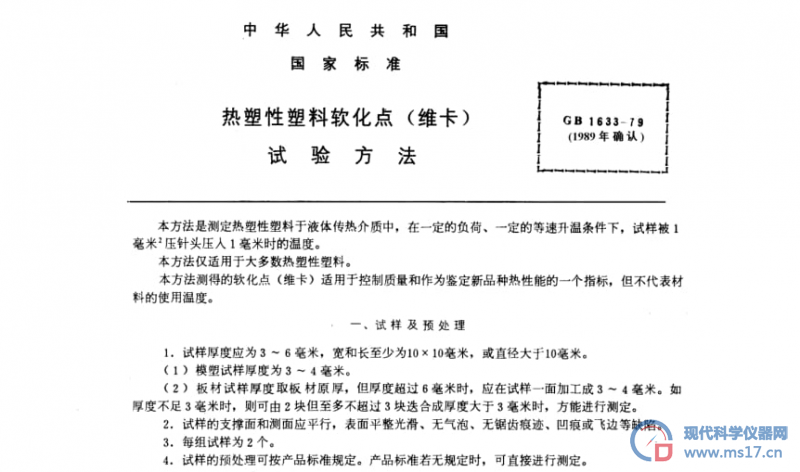

GB/T 1633《热塑 性塑料软化温度（VST）的测定》

GB/T1634《塑料弯曲负载热变形温度 试验方法》

GB 8802《硬聚氯乙烯（PVC-U）管材及管件维卡软化温度测定方法》

以及ISO75、ISO306、ISO2507等标准要求。

使用注意事项与设备维护保养

1、 所有连接线一定要连接正确，并且电源具有可靠接地。

2、 仪器电源要稳定，且附近不可以有大功率用电器或强干扰的用电器，以保证检测结果的准确性。

3、 安装或取出试样时注意不要掉进油池内，如果掉进油池，一定要取出后再进行试验。

4、 负载杆和导管间要经常用酒精或其它清洁剂清洗，但不能加润滑油类。

u 技术参数：

1. 电源：AC220V±10% 20A 50Hz

2. 外型尺寸：720mm×700mm×1380mm

3. 重量：180Kg

4. 温度范围：室温--300℃

5. 升温速度：A:12±2℃/6min

B:5±1℃/6min

6. 试验最大负荷：A速度时为10N±0.2N

B速度时为50N±1N

7. 最大温度误差：±1℃

8. 最大加热功率： ≤4500 W

9. 变形测量范围：0--1mm

10. 变形测量误差：0.01mm

11. 加热介质：甲基硅油

12. 加热功率：4Kw

13. 冷却方式：150℃以上自然冷却

150℃以下水冷或自然冷却

特点：

 本仪器符合ISO75-1974，ISO306-1974，GB1633-79，GB1634-79标准的要求，可实现实时显示、控温、测量等功能。

安装与操作说明：

 试验前的准备工作。 根据试验类型选择试验压头，热变形为圆角压头，维卡为针型压头。将所需的压头与负载杆固定好。

根据试验类型和试样的尺寸计算载荷：

a、热变形试验：根据试样的尺寸，选取载荷

b、维卡试验：只有两种规定的负荷A法9.81N 即1000g B法 49.05N即5000g 砝码的选配见（9）砝码质量表 打开搅拌电机电源，指示灯亮，搅拌电机工作，搅拌速度可以通过搅拌电机控制盒上的旋钮调节（温度高时用慢速，温度低时用快速），按照以上指定的程序检查电气，无误后继续做下面的工作。 安装试样 将试样架抬（升）出油面，将热变形试样放在支撑架上（维卡试样放在平面上），放下负载杆，将试样压紧。

 将试样架放（降）回油池内，将相应质量的砝码放在托盘上。要求砝码放正。 将千分表固定在砝码上方，使千分表内芯悬于砝码之上，内芯上端有2-5mm的空间。 升温速率设定：共有两档升温速率，120℃/h，50℃/h。 每次试验时需要对千分表进行调零，方可进行试验，调零时轻轻旋动旋钮，使千分表置于零区，预置3-5分钟。 启动工作：当一切准备工作就绪后，试验开始。

 试验结束，记录下温度；移开千分表及砝码，抬（升）起试验架，取下试样。注意不要把试样误入油池。 降温采用气冷或水冷，也可自然冷却。冷却时，可抬起或将试样架潜入油池。 关闭主机电源、搅拌电机电源。

 仪器安装

打开包装箱，依次取出各部件，装箱单进行清点，如有不符，请立即与我公司联系。

仪器要放在干燥通风、无振动的水平工作台上，并安放平稳，有条件可在主机主方安装通风设备。

拧紧放油阀，注意其中的铜垫要垫好，以免漏油。将甲基硅油或变压器油沿试样架槽上方加入油池，油面距池内顶部约40mm-50mm为止，放油阀在仪器后下方。

连接各部件线路：

1. 首先安装位移传感器。将1#传感器连接到1号插座，2#传感器连接到2号插座，3#传感器连接到3号插座。（位移传感器连接头为小USB口，设备连接头为标准USB口，对应连接即可）

2. 将温度传感器航空插头和两个搅拌电机的航空插头分别与设备上对应的插头连接好

3. 连接电源，将220V交流电源通过带漏电保护开关的空气开关（用户自配）后，与仪器相连，仪器电源连接接口，它使用三芯航空插头，其中两根接220交流的火线和零线，另一根为保护地线，保护地线与仪器外壳连接，一定要注意区分，并将保护地线良好接地，以免发生漏电危险。

制备试样

A、热变形试验按照试验标准制作样条一般长宽高为120mm×10mm×4mm，如果宽、高的数据不标准，需在式样大小里将实际数据修改。

B、维卡软化点试验样条一般为片状试样，厚度在3－6mm之间，长和宽要大于10×10mm，或是直径大于10mm的圆片。

主要配置：

 1.试验主机一台

2.温度传感器一只

3.光栅千分表三块

4.热变形及维卡测头各三套

5. 打印机一台

6. 专用工具一套

公司承诺：

一、安装调试：协助试验机的安装，负责试验机的运输、调试。

二、验收标准：试验机按订货技术附件进行验收。终验收在买方进行，对用户提供的试样进行试验，并提供测试报告。

三、培训：安装调试同时，在仪器操作现场一次性免费培训操作人员2-3名，该操作人员应是由需方选派的长期稳定的员工，培训后能够对设备基本原理、软件使用、操作、维护事项理解和应用，使人员能够独立操作设备对样品进行检测、分析，同时能进行基本的维护。

四、软件升级：终生免费提供新版本控制软件。
