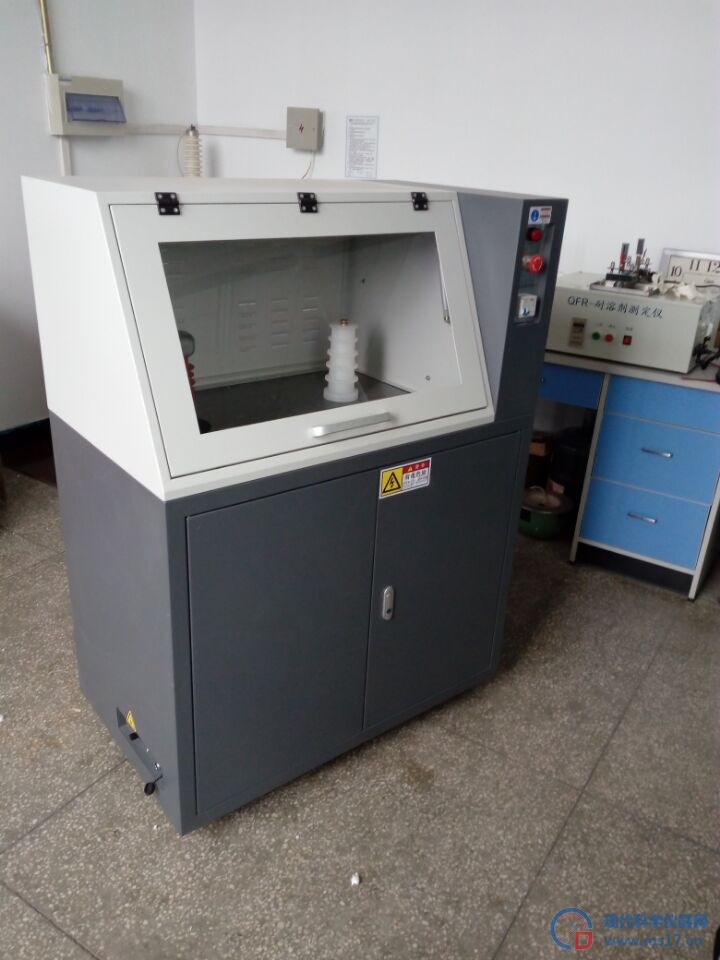

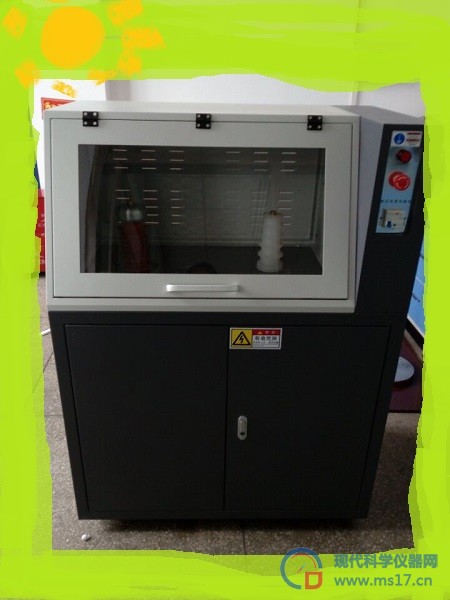

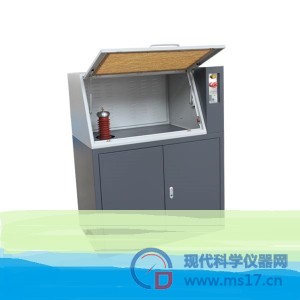

电线套管耐电压击穿强度试验机

电线套管耐电压击穿强度试验机  适用材料：

主要适用于固体绝缘材料如：电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料薄膜、陶瓷、玻璃、绝缘漆、硫化橡胶、电缆纸、绝缘漆漆膜、硬质橡胶、纸板等绝缘介质在空气或液体介质中，测量工频（48~62Hz）或对应直流电压下击穿强度和耐电压时间。

电线套管耐电压击穿强度试验机  主要配置:

  1、主机一台

  2、试验电极：

  （1）试验用薄膜电极 ￠25mm两个，￠75mm一个

  （2）漆包线电极两个

  （3）管用电极两个

  3、试验用油盒两只

  4、放电棒一只

  5、试验用软件一套

  6、计算机一套

  7、打印机一台

电气击穿electric breakdown

试样承受电应力作用时，其绝缘性能严重损失，由此引起的试验回路电流促使相应的回路断路器动作。

注：击穿通常是由试样和电极周围的气体或液体媒质中的局部放电引起，并使得较小电极（或等径两电极）边缘的试样遭到破坏。

液体电介质击穿

纯净液体电介质与含杂质的工程液体电介质的击穿机理不同.对前者主要有电击穿理论和气泡击穿理论,对后者有气体桥击穿理论.沿液体和固体电介质分界面的放电现象称为液体电介质中的沿面放电.这种放电不仅使液体变质,而且放电产生的热作用和剧烈的压力变化可能使固体介质内产生气泡.经多次作用会使固体介质出现分层,开裂现象,放电有可能在固体介质内发展,绝缘结构的击穿电压因此下降.脉冲电压下液体电介质击穿时,常出现强力气体冲击波（即电水锤）,可用于水下探矿,桥墩探伤及人体内脏结石的体外破碎.

仪器特点

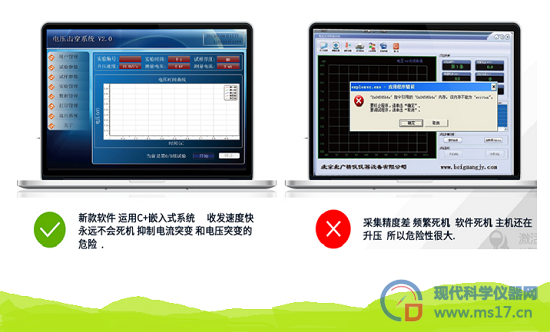

1、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性。

2、可以随时调取当前及历史试验数据进行查看，编辑及修改参数。

3、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果。

4、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果。

5、可设置操作口令，做到专机专人操作，避免无关人员误操作。

绝缘介电强度试验与绝缘电阻测试

绝缘介电强度试验是在相互绝缘的部件之间或绝缘的部件与地之间,在规定时间内施加规定的电压,以此来确定电机在额定电压下能否安全工作,能否耐受由于开关、浪涌及其它类似现象所导致的过电压的能力,从而评定电机绝缘材料或绝缘间隙是否合适。如果电机有缺陷,则在施加试验电压后,会产生击穿放电或损坏。击穿放电表现为飞弧(表面放电)、火花放电(空气放电)或击穿(击穿放电)现象。过大的漏电流可能引起电参数或物理性能的改变 。

绝缘介电强度试验与绝缘电阻测试是不能等同的。清洁、干燥的绝缘体尽管具有高的绝缘电阻,但却可能发生不能经受绝缘介电强度试验的故障;反之,一个脏的、损伤的绝缘体,其绝缘电阻虽然低,但在高电压下也可能不会被击穿。由于绝缘部件是由不同材料制成或是由不同材料合成的,它们的绝缘电阻各不相同。因此,绝缘电阻的测试不能完全代表对清洁度或无损伤程度的直接量度。但是,这种测试对确定高温、潮湿、污物、氧化或挥发性材料等对绝缘特性影响程度是极为有益的 。

事实上,一台由于过热而使绝缘材料已经老化变脆的电机,其绝缘电阻仍可高达100MΩ,但却无法通过绝缘介电强度试验。绝缘电阻测试对绝缘材料受潮特别敏感,对绝缘材料老化则显得力不从心。

绝缘介电强度试验一般采用50Hz正弦波交流电,而绝缘电阻测试均采用直流电。

满足标准：

1、GB1408.1-2006《绝缘材料电气强度试验方法》

2、GB1408.2-2006《绝缘材料电气强度试验方法

        第2部分：对应用直流电压试验的附加要求》

3、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》

4、GB/T3333 电缆纸工频电压击穿试验方法

5、HG/T 3330绝缘漆漆膜击穿强度测定法

6、GB12656 电容器纸工频电压击穿试验方法

7、ASTM D149《固体电绝缘材料工业电源频率下的介介电强度的试验方法》

关于击穿电压测试术语、定义及类型：

1、耐电压值： 将电压升高到规定值，保持一定时间试样未被击穿，称此电压值为试样的耐电压值；

2、击穿电压： 试样在某一电压作用下被击穿，此时的电压值称击穿电压；

3、击穿电压强度： 试样的击穿电压与其厚度之比，称电压强度，以KV/mm表示。

技术要求：

01、输入电压： 交流220 V

02、输出电压： 交流 0--50 KV

                   直流0—50 KV

03、电压试验精度： ≤ 1％

04、黄铜电极规格： ￠25mm 两个   ￠75mm一个

05、高压分级： 0--5KV； 0-10KV；0-30KV; 0-40KV; 0-50KV,0-50KV;

06、击穿判停方式：1、电压判停 2、电流判停

07、试验方式：

           直流试验：1、击穿试验 2、梯度升压  3、耐压试验

           交流试验：1、击穿试验  2、梯度升压  3、耐压试验

08、升压速率： 10V/S 100V/S  200V/S  500V/S  1000V/S 2500V/S 3000V/S

09、电器容量： 3KVA

10、试验方式：1、绝缘试样空气中试验2、绝缘试样浸油中试验

11、击穿最大输出电流：100mA  30mA （可调换）

12、主机尺寸：长宽高约700*800*1500（MM）

14、防护罩材质：有机玻璃

15、设备重量：约120KG

设备安全保护功能：

◆ 试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的最近距离大于370mm，50KV测试设备高压电极距离试验箱壁的最近距离大于250mm，试验时即使人接触箱壁也不会有危险。

◆ 设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。

◆ 该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。

◆直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.（注：因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免造成人身伤害）。

◆ 试验放电装置，随主机为一体化，改进了以往单独配备一根放电杆的功能。

◆ 六级高压安全断电控制：①总电源开关②高压断电开关（钥匙开关）③调压器复位开关④试验箱门安全开关⑤高压变压器输入侧限流空开⑥漏电保护开关

配件：

（1）50KV主机，一台；

（2）测试电极+电极支架：25mm二个，75mm一个

（3）球形电极一套，圆柱电极一套；

（4）PLC控制及升压系统：一套；

（5）步进电机：一套；

（6）采集系统：一套；

（7）放电系统：一套；

（8）控制软件：一套；

（9）进口松叶电压及电流采集系统：一套；

（10）油槽：一台；

（11）绝缘油：一台；

（12）绝缘手套：一台；

（13）绝缘胶垫：一台

使用时的注意事项

①　试验过程中不能让无关人员靠近，因本试验仪器可产生较高的电压，未经过培训的人员不能使用该设备。试验时要有监护人员，不要单人使用。以防万一发生意外情况。

②　长时间不使用设备，在再使用时，先让仪器空载加压一次，即把高压电极的接线从均压球上取下。查看计算机试验界面，看看高压电压是否正常。

③　试验中发生意外情况要及时切断电源，问题处理后才能继续试验。

④　设备安放要平稳，安放的地面要坚固。最好是水泥地面以免产生共振。

⑤ 该设备在使用中外壳要接保护地线，既设备外壳接大地,以保护操作人员和设备运行的安全。

⑥　使用完设备后，要关掉系统各部分电源，不准带电插拔电源线。

⑦　要按规定的电源电压接入设备。确保电路接线正确。否则会损坏设备。

⑧　该仪器需安置在室内，实验室应整洁、干燥、无腐蚀性介质，非相关人员不要随意操作。

⑨　不要让设备电缆碰到尖边，以免划破电缆绝缘；不要让电缆压在重物之下，以免压断电缆引起火灾；不要用电缆拉物体或用电缆捆绑物体，以免拉断电缆使设备不能正常运转。

⑩　不要让设备碰到水溅，腐蚀性气体，可燃气体和可燃物。如果不避免，可能火灾。

⑪ 搬动设备时,要切断设备电源,既要把插头从插座中拔下。禁止搬动设备时放倒设备或倾斜45°角以上。

⑫　不要在设备运行时插拔设备的电源插头。

试样的处理

A. ⑴用绸布蘸对试样无腐蚀作用的溶剂,擦净试样。

B. ⑵预处理和条件处理：处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取。有特殊要求的可由产品标准另行规定。

C. ⑶绝缘材料的电气强度随温度和含水量而变化。除被试材料已有规定外者，试样应在23±2℃，相对湿度（50±5）%的条件下处理不少于24h。

D. ⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴，从试样取出到试验完毕不应超过5分钟。

交直流实验的切换

1）本仪器高压输出为交流电压。直流的获得方式为在原回路中串入高压硅堆，使测试回路为脉动的直流电压。实现的过程为：硅堆已经在高压变压器的高压绝缘塔中，平时用一个短路杆把高压硅堆短接。需要直流试验时，取出短路杆，使高压硅堆接入测试电路中，这时回路的电压为脉动的直流电压。

2）前面板直流交流选择按钮。该按钮的状态不能改变设备输出的电压性质。按下该按钮，设备仅仅是把直流报警电路接入。指示用户，当打开箱门时，您需要对高压均压球放电。转动放电杆，使放电杆的端部铜球接触高压均压球。建议用户每次放电铜球接触高压均压球时间大于五秒。

3）试验的交直流电压切换，主要取决于高压绝缘塔中的短路杆是否取出。当取出短路杆时，高压均压球上的电压为直流电压，插入短路杆时，高压均压球上的电压为交流电压。短路杆的取出、插入参看左侧的示意图。
