100KV电压击穿测试仪

100KV电压击穿测试仪  安全保护功能：

1、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的最近距离大于270mm，50KV测试设备高压电极距离试验箱壁的最近距离大于250mm，试验时即使人接触箱壁也不会有危险。

2、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。

3该试验设备的电路设有多项保护措施，主要有：过流保护、过压保护、漏电保护、短路保护、直流试验放电报警，电磁放电等。

4、直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.(注：因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免造成人身伤害)。

5、试验放电装置，电磁铁自动放电放置。

电压击穿试验仪,由电脑控制，通过我公司自主研发的全新智能数字集成电路系统与软件控制系统两部分来完成，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。

100KV电压击穿测试仪  常用型号：

BDJC-10KV电压击穿测试仪

BDJC-20KV电压击穿测试仪

BDJC-50KV电压击穿测试仪

BDJC-100KV电压击穿测试仪

BDJC-150KV电压击穿测试仪

产品特点

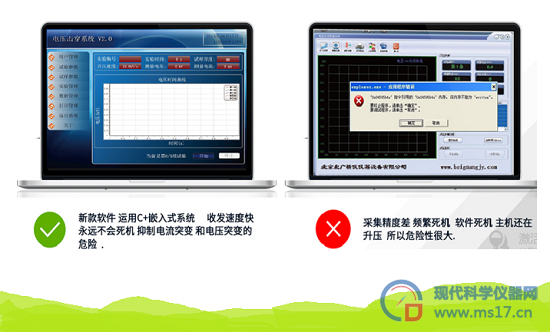

1、运行于WIN  XP/WIN7/WIN8系统下的独立安装软件，界面友好，操作简单

2、实验显示曲线，数据自动储存，自动查找

3、多种用途可以进行交、直流试验试验准确、可靠、安全

4、计算机控制试验过程，自动判断停止，自动复位

5、超压、过流、短路、漏电、误操作等多种保护

配件：

（1）50KV主机，一台；

（2）测试电极+电极支架：25mm二个，75mm一个

（3）球形电极一套，圆柱电极一套；

（4）PLC控制及升压系统：一套；

（5）步进电机：一套；

（6）采集系统：一套；

（7）放电系统：一套；

（8）控制软件：一套；

（9）进口松叶电压及电流采集系统：一套；

（10）油槽：一台；

（11）绝缘油：一台；

（12）绝缘手套：一台；

（13）绝缘胶垫：一台

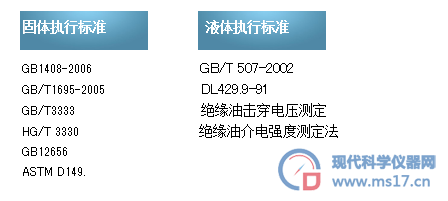

制造和检验标准

1、GB1408.1-2006《绝缘材料电气强度试验方法》

2、GB1408.2-2006《绝缘材料电气强度试验方法

第2部分：对应用直流电压试验的附加要求》

3、JJG 795-2004 《耐电压测试仪检定规程》

适用的试验方法标准

1、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》

2、GB/T3333《电缆纸工频击穿电压试验方法》

3、GB12913-2008《电容器纸》

4、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》

使用说明

试样编号：设置试样编号信息，试验样品的规格编码及编号 。

试样形状：设置试样形状。

试样尺寸：输入试样的尺寸。

试样厚度：输入试样厚度，用于计算试验强度，必须输入。

应用：确认此界面所做设置。

退出：返回主界面，设置无效。

第四步：开始试验

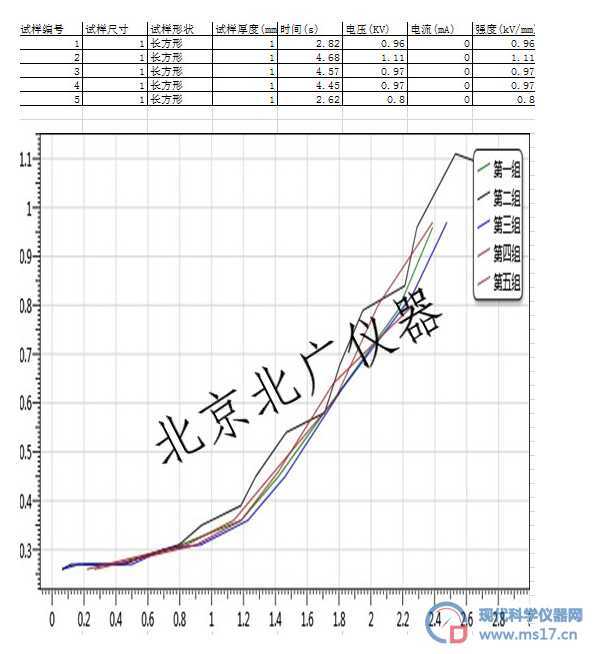

        设置完“参数设置”和“试样设置”后，点击“开始试验”按钮，开始试验。如下图.

结构原理及性能特点：

1、主要由升压系统、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成；

2、计算机---A/D转换器---测量控制系统---调压装置---升压变压器---试样；

3、高压变压器主要产生试样所需的直流电压；

4、调压器用于调节升压变压器输入端电压以产生高压所需的输入电压；

5、电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的；

6、放电系统在试验做完以后放电，以免产生放电对人身的危害；（当试验结束后，机器部件仍可能存在残留的高电压，此残留电压足以对人产生致命的伤害，配备此棒，完好的解决此安全隐患）。

击穿电压是使电介质击穿的电压，电介质在足够强的电场作用下将失去其介电性能成为导体，称为电介质击穿，所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。

软件使用说明：

1、试验单位：对材料进行试验检测的单位名称；

2、送试单位：送材料检测的单位名称；

3、试验方式：选择进行“交流试验”或“直流试验”；

4、试验方法：可进行“击穿”，“耐压”，“梯度耐压”试验；

5、试验人员：输入检测人员姓名；

6、试验温度：输入试验温度；

7、试验湿度：输入试验湿度；

8、设备型号：显示机器型号，此处不可变；

9、执行标准：选择所使用的标准；

10、试验介质：选择试验介质，或可以自己编辑写入；

11、电极形状：输入电极形状；

12、电极尺寸：输入电极尺寸；

13、使用量程：选择使用量程，分为10KV、20kV、30kv、50kv、100kv；

14、峰降电压：用于判断材料是否击穿，必须输入项；

15、初始电压：用于耐压和梯度耐压试验，在试验开始时将电压升到的位置；

16、升压速度：选择升压的速度，控制在试验过程中升压的快慢；

17、梯度电压：用于梯度耐压试验，设置每次升压的梯度值；

18、梯度时间：用于梯度耐压试验，设置在相应梯度的耐压时间；

19、终止电压：设置在试验过程中电压的上限值；

20、试样制备：设置试样的制备信息；

21、材料名称：设置试验材料的名称；

22、试验时间：选择试验时期，或写入试验日期和时间；

23、报告编号：设置报告编号信息；

24、试样编号：设置试样编号信息，试验样品的规格编码及编号；

25、试样形状：设置试样形状；

26、试样尺寸：输入试样的尺寸；

27、试样厚度：输入试样厚度，用于计算试验强度，必须输入；

28、应    用：确认此界面所做设置；

29、退    出：返回主界面，设置无效；

一般的电器元件都是有电压限制的，不能超过它的耐压值，超过了这个电压就会击穿，元件就是损坏了。这个会使元件击穿的电压就叫做击穿电压。

击穿电压是使电介质击穿的电压。电介质在足够强的电场作用下将失去其介电性能成为导体,称为电介质击穿,所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。不同电介质在相同温度下,其击穿场强不同。当电容器介质和两极板的距离d一定后,由U1-U2=Ed知,击穿场强决定了击穿电压。击穿场强通常又称为电介质的介电强度。提高电容器的耐压能力起关键作用的是电介质的介电强度。

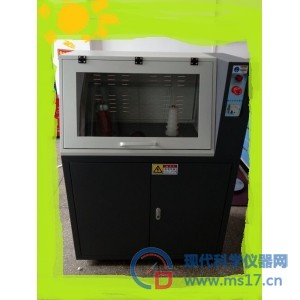

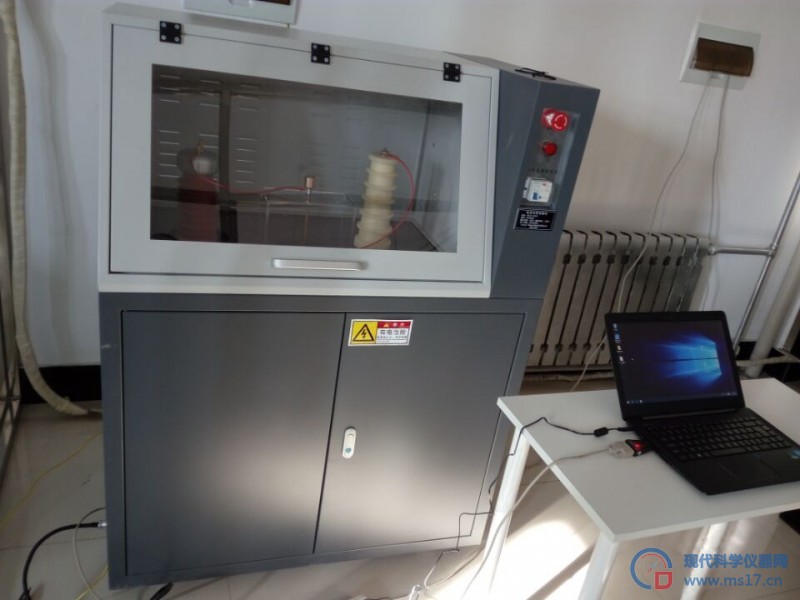

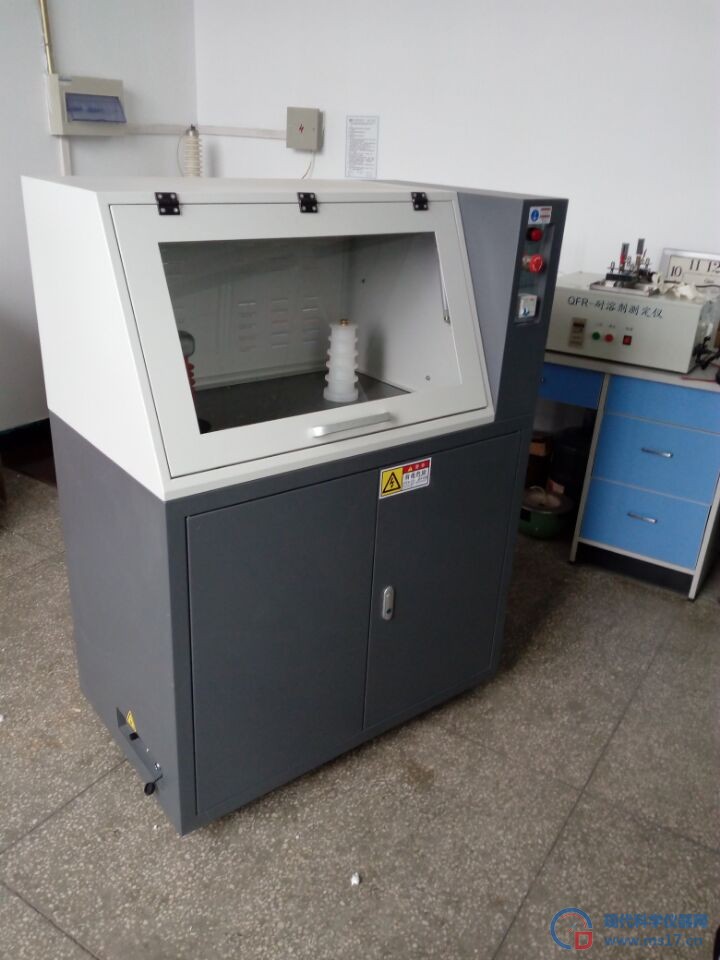

采用立式箱体结构，极大的节省试验室内占地空间，地脚采用滑轮结构，方便移动和摆放，避免同类厂家生产的卧式设备，安放时需要另配安装台的情况，占地空间大，移动不方便等缺点。

固体电介质击穿有3种形式 :电击穿,热击穿和电化学击穿.

电击穿是因电场使电介质中积聚起足够数量和能量的带电质点而导致电介质失去绝缘性能.热击穿是因在电场作用下,电介质内部热量积累,温度过高而导致失去绝缘能力.电化学击穿是在电场,温度等因素作用下,电介质发生缓慢的化学变化,性能逐渐劣化,最终丧失绝缘能力.固体电介质的化学变化通常使其电导增加 , 这会使介质的温度上升,因而电化学击穿的最终形式是热击穿.温度和电压作用时间对电击穿的影响小,对热击穿和电化学击穿的影响大;电场局部不均匀性对热击穿的影响小,对其他两种影响大.

技术参数

01、输入电压： 交流220 V

02、输出电压： 交流 0--50 KV  直流0—70 KV

03、电器容量： 5KVA

04、高压分级： 0--5KV； 0-10KV；0-20KV

05、升压速率： 100V/S  200V/S  500V/S  1000V/S 2500V/S 3000V/S

06、试验方式：直流试验：1、击穿试验 2、梯度升压  3、耐压试验

           交流试验：1、击穿试验  2、梯度升压  3、耐压试验

07、击穿判停方式：1、电压判停 2、电流判停

08、电压试验精度： ≤ 1％

09、电极规格： ￠25mm 两个   ￠75mm一个

10、主机尺寸：长宽高-800*800*1450（MM）

介电强度是一种材料作为绝缘体时的电强度的量度. 它定义为试样被击穿时, 单位厚度承受的最大电压, 表示为伏特每单位厚度. 物质的介电强度越大, 它作为绝缘体的质量越好.

介电强度，是材料抗高电压而不产生介电击穿能力的量度，将试样放置在电极之间，并通过一系列的步骤升高所施加的电压直到发生介电击穿，以次测量介电强度。尽管所得的结果是以kv/mm为单位的，但并不表明与试样的厚度无关。因此，只有在试样厚度相同的条件下得到各种材料的数据才有可比性。

主要配置：

1、试验主机一台              5万伏高压发生器一台

2、电磁自动放电装置一套。     电压击穿计算机测控软件一套

3、全自动微电脑电压调压装置一套(串口方式)

4、试验电极规格(紫铜)         计算机一套(专用抗强干扰计算机)

5、试验用油盒一只：材质为有机玻璃     国家一级计量鉴定质检份

6、产品使用说明书一份            合格证一份

试验方式：

1、绝缘试样空气中击穿、耐压试验或阶梯试验；

2、绝缘试样浸油中击穿、耐压试验或阶梯试验；

注：根据用户要求，可定制其他试验方式。

售后服务

一、安装调试：协助试验机的安装，负责试验机的运输、调试。

二、验收标准：试验机按订货技术附件进行验收。终验收在买方进行，对用户提供的试样进行试验，并提供测试报告。

三、培训：安装调试同时，在仪器操作现场一次性免费培训操作人员2-3名，该操作人员应是由需方选派的长期稳定的员工，培训后能够对设备基本原理、软件使用、操作、维护事项理解和应用，使人员能够独立操作设备对样品进行检测、分析，同时能进行基本的维护。

四、软件升级：终生免费提供新版本控制软件。
