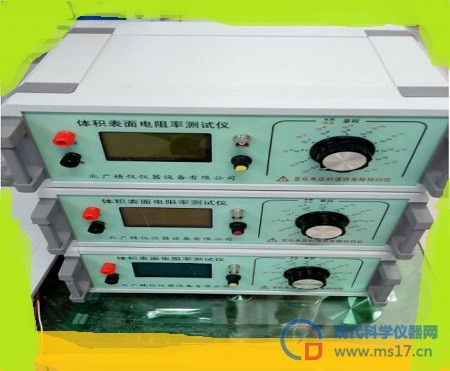

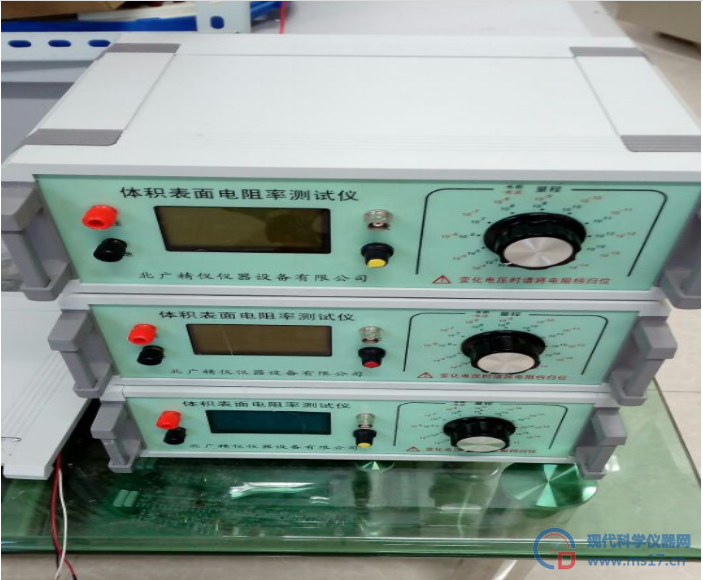

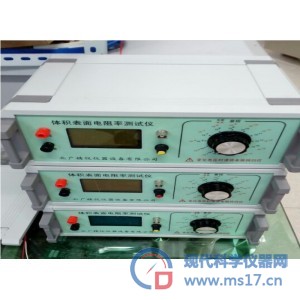

橡塑体积表面电阻率测定仪

橡塑体积表面电阻率测定仪  电阻率的测量方法和精度

1、方法：测量高电阻常用的方法是直接法和比较法.

直接法是测量加在试样上的直流电压和流过试样的电流而求得试样电阻.直接法主要有检流计法和直流放大法（高阻计法）比较法主要有检流计法和电桥法.

2、精度：对于大于10的10Ω的电阻,仪器误差应在±20%的范围内；对于不大于10的10Ω的电阻,仪器误差应在±10%的范围内.

3、保护：测量仪器用的绝缘材料一般只具有与被测材料差不多的性能.试样的测试误差可以由下列原因产生：

①外来寄生电压引起的杂散电流通渠道.通常不知道它的大小,并且有漂移的特点；

②测量线路的绝缘材料与试样电阻标准电阻器或电流测量装置的并联.

本仪器具有精度高、显示迅速、稳定性好、读数方便, 适用于防静电产品 如防静电鞋、防静电塑料橡胶制品、计算机房防静电活动地板等电阻值的检验以及绝缘材料和电子电器产品的绝缘电阻测量。

橡塑体积表面电阻率测定仪  仪器配不同的测量电极（夹具）可以测量不同材料（固体、粉体或液体）的体积电阻率和表面电阻率或电导率。适用于橡胶、塑料、薄膜、及粉体、液体、及固体和膏体形状的各种绝缘材料体积和表面电阻值的测定。本仪器除能测电阻外，还能直接测量微弱电流。

产品特点：

本仪器具有精度高、显示迅速、稳定性好、读数方便, 适用于防静电产品 如防静电鞋、防静电塑料橡胶制品、计算机房防树脂云母体积表面电阻率测试仪静电活动地板等电阻值的检验以及绝缘材料和电子电器产品的绝缘电阻测量。本仪器除能测电阻外，还能直接测量电流如电子器件暗电流等。

技术指标

序号    项目    参数

1    电阻测量范围    0.01×104Ω～1×1018Ω

2    电流测量范围为    2×10-4A～1×10-16A

3    双表头显示    3.1/2位LED显示

4    内置测试电压    100V、250V、500V、1000V

5    基本准确度    1% (*注)

6    内置测试电压    100V、250、500、1000V

7    使用环境    温度：0℃～40℃相对湿度<80%

8    供电形式    AC 220V，50HZ，功耗约5W

9    仪器尺寸    285ｍｍ× 245ｍｍ× 120 mm

10    质量    约2.5KG

符合标准

GB/T 1410-2006 、GB 12014 、GB/T 20991-2007 、GB 4385-1995 、GB 12158-2006 、GB 4655-2003 、GB/T 12703.4-2010 、GB/T 12703.6-2010 、GB 13348-2009 、GB/T 15738-2008 、GB/T 18044-2008 、GB/T 18864-2002 、GB/T 22042-2008 、GB/T 22043-2008 、GB/T 24249-2009 、GB 26539-2011 、GB/T 26825-2011 、GB 50515-2010 、GB 50611-2010 、GJB 105-1998-Z 、GJB 3007A-2009 、GJB 5104-2004

典型应用

1,测量绝缘材料电阻(率)

2,测量防静电材料的电阻及电阻率

3,测量计算机房用活动地板的系统电阻值

4,测量防静电鞋,导电鞋的电阻值

5,光电二极管暗电流测量

6,物理,光学和材料研究

报告

报告应至少包括下述情况：

a) 电阻率测试仪（电阻率测定仪）关于材料的说明和标志（名称、等级、颜色、制造商等）；

b) 电阻率测试仪（电阻率测定仪）试样的形状和尺寸；

c) 电阻率测试仪（电阻率测定仪）电极和保护装置的形式、材料和尺寸；

d) 电阻率测试仪（电阻率测定仪）试样的处理（清洁、预干燥、处理时间、湿度和温度）等；

e) 电阻率测试仪（电阻率测定仪）试验条件（试样温度、相对由度）；

f) 电阻率测试仪（电阻率测定仪）测量方法；

g) 电阻率测试仪（电阻率测定仪）施加电压；

h) 电阻率测试仪（电阻率测定仪）体和、电阻率（需要时）；

注1：当规定了一个固定的电化时间时，注明此时间，给出个别值，并报告中值作为体积电阻率。

注 2 ： 当在不同的电化时间后测试时，应按如下要求报告：

当在相同的电化时间里试样达到一个稳定状态肘，给出个别值，并报告中值作为体积电阻率。 在这个电化时 间里有某些试样不能达到稳定状态，则报告不能达到稳定状态的试样数，并分别地给出它们的结果。 当测试结果取决于电化时间时，则报告它们之间的关系，例如．以图的形式或给出在电化Imin、10min和100min后的体积电阻率的中值。

i) 表面电阻率（需要时）：

给出电化时间为1 min的个别值，并报告其中值作为表面电阻率。

条件处理

试样的处理条件取决于被试材料，这些条件应在材料规范中规定。

推荐按 GB/T 10580一2003 进行条件处理；由各种盐溶液所产生的相对温度在 IEC 60260 中给出。

可以采用机械蒸发系统。

体积电阻率和表面电阻率都对温度变化特别敏感。 这种变化是指数式的。 因此必须在规定的条件 下来测量试样的体积电阻和表面电阻。 由于水分被吸收到电介质内是相对缓慢的过程，因此测定温度 对体积电阻率的影响需要延长处理期。 吸收水分后通常会降低体积电阻。 有些试样可能需要处理数月 才能达到平衡。

液体电极

使用液体电极往往能得到满意的结果。 构成上电极的液体应被框住，例如用不锈钢环来框住，每个 环的下边缘在不接触液体的一面被斜削成锐边。 图 4 给出了使用液体电极的装置。 不推荐长期使用或 在高温下使用水银，因为它有毒。

体积电阻率

为测定体积电阻率，试样的形状不限，只要能允许使用第三电极来抵消表面效应引起的误差即可。对于表面泄漏可忽略不计的试样，测量体积电阻时可去掉保护，只要己证明去掉保护对结果的影响可忽 略不计。

在被保护电极与保护电极之间的试样表面上的间隙要有均匀的宽度，并且在表面泄漏不致于引起 测量误差的条件下间隙应尽可能的窄。lmm的间隙通常为切实可行的 小间隙。

图2及图3给出了三电极装置的例子。在测量体积电阻时，电极1是被保护电极，电极2为保护电 极，电极3为不保护电极。被保护电极的直径d1（图2）或长度l1（图3）应至少为试样厚度h的10倍，通 常至少为25mm。不保护电极的直径d4（或长度［4）和保护电极的外直径d3（或保护电极两外边缘之间 的长度［3）应该等于保护电极的内径d2（或保护电极两内边缘之间的长度lz）加上至少2倍的试样厚度。

保护

组成测量线路的绝缘材料，好应具有与被试材料差不多的性能。试样的测量误差可以由下列原 因产生：

a) 外来寄生电压引起的杂散电流，通常不知道它的大小，并具有漂移的特点；

b) 具有未知而易变的电阻值的绝缘与试样电阻、标准电阻器或电流测量装置的不正常的分路。 使线路所有部分在使用状态下有尽可能高的绝缘电阻来近似地修正这些影响因素。这种做法可能导致测试设备很笨重，而又不足以测量高于几百兆欧的绝缘电阻。较为满意的修正方法是使用保护技术来实现。

保护就是在所有关键的绝缘部位插入保护导体，保护导体截住所有可能引起误差的杂散电流。这 些保护导体联接在一起，组成保护系统并与测量端形成兰端网络。当线路联接恰当时，所有外来寄生电 压产生的杂散电流被保护系统分流到测量电路以外，任一测量瑞到保护系统的绝缘电阻与一电阻低得 多的线路元件并联，试样电阻仅限于两测量端之间。采用这个技术可大大地减小误差概率。图1为使 用保护电极测量体积电阻和表面电阻的基本线路。

图5和图7给出了电流测量法中保护系统的使用方法，图中指出保护系统接到电源和电流测量装 置的连接点。图6表示惠斯登电桥法，其保护系统接到两个较低电阻值的桥臂的连接点上。在所有情况下，保护系统必须完善，包括对测试人员在测量时操作的任何控制仪器的保护。

在保护端和被保护端之间所存在的电解电动势、接触电动势或热电动势较小时，均能被补偿掉，使 这样的电动势在测量中不会引人显著的误差。

在电流测量法中，由于电流测量装置与被保护端和保护系统之间的电阻并联可能产生误差，因此， 这个电阻宜至少为电流测量装置电阻的10倍，好为100倍。在有些电桥法中，保护端和测量端具有 大致相同的电位，不过电桥中的→个标准电阻器与不保护端和保护系统之间的电阻是并联的。这个电 阻应至少为标准电阻的10倍，好为100倍。

为确保设备的操作令人满意，应先断开电源和试样的连线进行一次测量。此时，设备应在它的灵敏 度许可范围内指示出元穷大的电阻。如果有一些己知电阻值的标准电阻，则可用来检查设备运行是否良好。

什么是体积电阻率

体积电阻率，是材料每单位体积对电流的阻抗，用来表征材料的电性质。通常体积电阻率越高，材料用做电绝缘部件的效能就越高。通常所说的电阻率即为体积电阻率。

材料的导电性是由于物质内部存在传递电流的自由电荷，这些自由电荷通常称为载流子，他们可以是电子、空穴、也可以是正负离子。在弱电场作用下，材料的载流子发生迁移引起导电。材料的导电性能通常用与尺寸无关的电阻率或电导率表示，体积电阻率是材料导电性的一种表示方式。

简言之，在绝缘材料里面的直流电场强度与稳态电流密度之商,即单位体积内的体积电阻.

工作原理

根据欧姆定律,被测电阻Rx等于施加电压V除以通过的电流I。传统的高阻计的工作原理是测量电压V固定,通过测量流过取样电阻的电流I来得到电阻值。从欧姆定律可以看出,由于电流I是与电阻成反比,而不是成正比,所以电阻的显示值是非线性的,即电阻无穷大时,电流为零,即表头的零位处是∞,其附近的刻度非常密,分辨率很低。整个刻度是非线性的。又由于测量不同的电阻时,其电压V也会有些变化,所以普通的高阻计是精度差,分辨率低。

本仪器是同时测出电阻两端的电压V和流过电阻的电流I,通过内部的大规模集成电路完成电压除以电流的计算,然后把所得到的结果经过A/D转换后以数字显示出电阻值,即便是电阻两端的电压V和流过电阻的电流I是同时变化,其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流Ｉ的变而变,所以,即使测量电压,被测量电阻,电源电压等发生变化对其结果影响不大,其测量精度很高,从理论上讲其误差可以做到零,而实际误差可以做到千分之几或万分之几。

标准配置：

1,测试仪器：1台

2,电源线：1条

3,测量线：3根（屏蔽线,测试接线,接地线）

4,使用说明书：1份

主要应用范围

    材料高阻测试测量如防静电产品（防静电鞋、防静电塑料橡胶制品、计算机房防静电活动地板等）电阻值的检测；

材料体电阻(率)和表面电阻(率)测量；

电化学和材料测试,以及物理,光学和材料研究;

微弱电流测量如光电效应和器件暗电流测量。

说明

①电阻率ρ不仅和导体的材料有关，还和导体的温度有关。在温度变化不大的范围内，几乎所有金属的电阻率随温度作线性变化，即ρ=ρo(1+at)。式中t是摄氏温度，ρo是O℃时的电阻率，a是电阻率温度系数。

②由于电阻率随温度改变而改变，所以对于某些电器的电阻，必须说明它们所处的物理状态。如一个220V

100W电灯灯丝的电阻，通电时是484欧姆，未通电时只有40欧姆左右。

③电阻率和电阻是两个不同的概念。电阻率是反映物质对电流阻碍作用的属性，电阻是反映物体对电流阻碍作用的属性。

保护：测量仪器用的绝缘材料一般只具有与被测材料差不多的性能.试样的测试误差可以由下列原因产生：

①外来寄生电压引起的杂散电流通渠道.通常不知道它的大小,并且有漂移的特点；

②测量线路的绝缘材料与试样电阻标准电阻器或电流测量装置的并联.

电导和电导率是什么关系：

电导率，物理学概念，指在介质中该量与电场强度之积等于传导电流密度。对于各向同性介质，电导率是标量；对于各向异性介质，电导率是张量。生态学中，电导率是以数字表示的溶液传导电流的能力。单位以西门子每米（S/m）表示。

（1）英文：conductivity(orspecific conductance)

（2）定义：电阻率的倒数为电导率，用希腊字母κ表示（或者γ[1]），κ=1/ρ。除非特别指明，电导率的测量温度是标准温度（ 25 °C ）。

（3）单位：在国际单位制中，电导率的单位称为西门子/米（S/m），其它单位有：MS/m，S/cm，μS/cm。1S/m=1000mS/m=1000000μS/m=10mS/cm=10000μS/cm。

（4）说明：电导率的物理意义是表示物质导电的性能。电导率越大则导电性能越强，反之越小。另外，不少人将电导跟电导率混淆：电导是电阻的倒数，电导率是电阻率的倒数。
