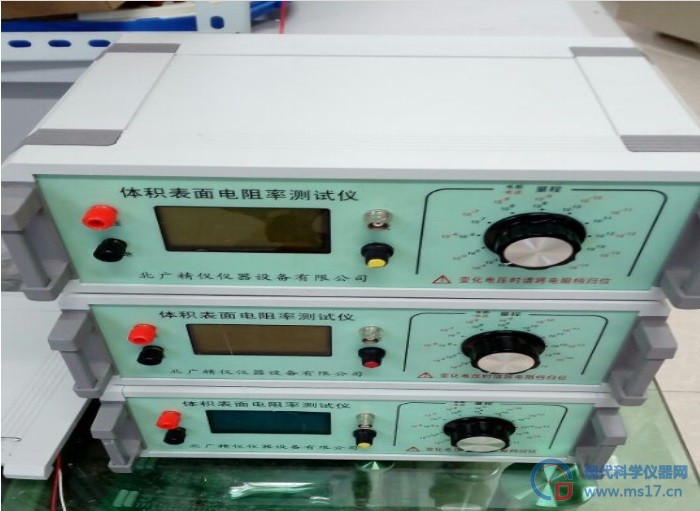

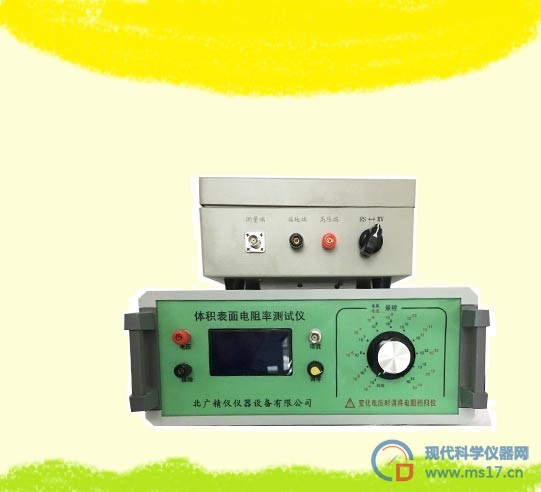

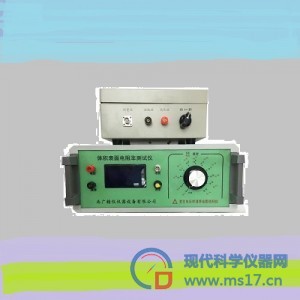

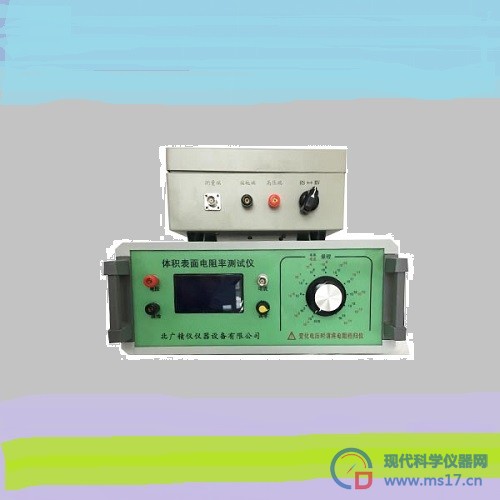

    绝缘材料表面电阻率测试仪

    绝缘材料表面电阻率测试仪 电阻的作用:电阻在电路中的作用:利用著名的欧姆定律可...

    详细描述

    绝缘材料表面电阻率测试仪  电阻的作用:

    电阻在电路中的作用:利用著名的欧姆定律可以利用电阻控制电路中的电压、电流。

    电阻的主要物理特征就是可以变电能为热能,因此热水器中的发热元件、电灯泡、电烫斗就是利用了电阻的作用制成的。另外电阻有怕热的特性,当导体材料温度升高时材料的电阻率会增大(有些材料则表现为减小),因此利用电阻的这种特性可以制作温度测量计(不知道你看见过没,插一根“铁丝”就能测量温度的方法就是利用了这种电阻材料作用的)。

    另外一些材料的电阻还会受到光线照射的印象,而利用这样的材料可以制成光敏电阻,利用这点作用可以方便的设计光控电路以及光的测量和光电转换等领域。

    绝缘材料表面电阻率测试仪  符合标准:

    GB/T 1410-2006 固体绝缘材料 体积电阻率和表面电阻率试验方法

    GB 12014 防静电工作服

    GB/T 20991-2007 个体防护装备 鞋的测试方法

    GB 4385-1995 防静电鞋、导电鞋技术要求

    GB 12158-2006 防止静电事故通用导则

    GB 4655-2003 橡胶工业静电安全规程

    GB/T 12703.4-2010 纺织品 静电性能的评定 第4部分 电阻率

    GB/T 12703.6-2010 纺织品 静电性能的评定 第6部分 纤维泄漏电阻

    GB 13348-2009 液体石油产品静电安全规程

    GB/T 15738-2008 导电和抗静电纤维增强塑料电阻率试验方法

    GB/T 18044-2008 地毯 静电习性评价法 行走试验

    GB/T 18864-2002 硫化橡胶 工业用抗静电和导电产品 电阻极限范围

    GB/T 22042-2008 服装 防静电性能 表面电阻率试验方法

    GB/T 22043-2008 服装 防静电性能 通过材料的电阻(垂直电阻)试验方法

    GB/T 24249-2009 防静电洁净织物

    GB 26539-2011 防静电陶瓷砖 Antistatic ceramic tiles

    GB/T 26825-2011 抗静电防腐胶

    GB 50515-2010 导(防)静电地面设计规范

    GB 50611-2010 电子工程防静电设计规范

    GJB 105-1998-Z 电子产品防静电放电控制手册

    GJB 3007A-2009 防静电工作区技术要求

    GJB 5104-2004 无线电引信风帽用防静电涂料及风帽静电性能通用要求

    典型应用

    1,测量绝缘材料电阻()

    2,测量防静电材料的电阻及电阻率

    3,测量计算机房用活动地板的系统电阻值

    4,测量防静电鞋,导电鞋的电阻值

    5,光电二极管暗电流测量

    6,物理,光学和材料研究

    参数

    A. 电阻测量范围1×104Ω ~1×1018 Ω

    B. 电流测量范围2×10-4A ~1×10-16

    C.  式数字液晶显示

    D. 内置测试电压10V 50V100V2505001000V(任意切换)

    E. 基本准确度1% (*)

    F. 使用环境温度:0℃~40℃,相对湿度<80%

    G. 供电形式AC 220V50HZ,功耗约5W

    H. 仪器尺寸285mm× 245mm× 120 mm

    I. 仪器质量约5KG

    测试电压(V

    DC10V

    DC50V

    DC100V

    DC500V

    DC1000V

    标准配置:

     1、仪器主机 一台

     2、屏蔽箱一个

     3、试验电极三个

     4、说明书一本

     5、电源线一条

     6、数据线三条

     7、合格证一份

     8、保修卡一份

    工作原理

        根据欧姆定律,被测电阻R等于施加电压V除以通过的电流I。即



    V

    R= ---

    I



        传统的仪器的工作原理是测量电压V固定,通过测量流过被测物体的电流I以标定电阻的刻度来读出电阻值。从上式可以看出,由于电流I是与电阻成反比,而不是成正比,所以电阻的显示值是非线性的,即电阻无穷大时,电流为零,即表头的零位处是∞,其附近的刻度非常密,分辨率很低。整个刻度是非线性的。又由于测量不同的电阻时,其电压V也会有些变化,所以普通的高阻计的精度是很难提高的。

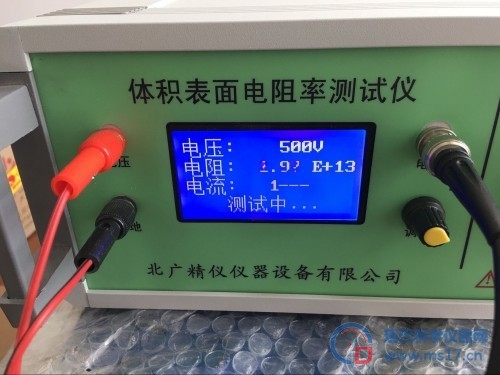

        体积、表面电阻率测定仪是同时测出电阻两端的电压V和流过电阻的电流I,通过内部的大规模集成电路完成电压除以电流的计算,然后把所得到的结果经过A/D转换后以数字显示出电阻值,即便是电阻两端的电压V和流过电阻的电流I是同时变化,其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流I的变化而变,所以, 即使测量电压、被测量电阻、电源电压等发生变化对其结果影响不大,其测量精度很高。从理论上讲其误差可以做到零。而实际误差可以做到千分之几或万分之几。

    测试

    测量时从低档位逐渐拔往高档,每拨一次稍停留12秒以使观察显示数字, 当被测电阻大于仪器测量量程时,电阻表显示“1”,此时应继续将仪器拨到量程更高的位置,当测量仪器有显示值时应停下,当前的数字乘以档次即是被测电阻值。当有显示数字时不要再往更高次档拨,否测仪器会过量程,机内保护电路开始工作,仪器测量准确度会下降。

    试样

    体积电阻率

    为测定体积电阻率,试样的形状不限,只要能允许使用第三电极来抵消表面效应引起的误差即可。对于表面泄漏可忽略不计的试样,测量体积电阻时可去掉保护,只要己证明去掉保护对结果的影响可忽 略不计。

    在被保护电极与保护电极之间的试样表面上的间隙要有均匀的宽度,并且在表面泄漏不致于引起 测量误差的条件下间隙应尽可能的窄。lmm的间隙通常为切实可行的 小间隙。

    2及图3给出了三电极装置的例子。在测量体积电阻时,电极1是被保护电极,电极2为保护电 极,电极3为不保护电极。被保护电极的直径d1(图2)或长度l1(图3)应至少为试样厚度h10倍,通 常至少为25mm。不保护电极的直径d4(或长度[4)和保护电极的外直径d3(或保护电极两外边缘之间 的长度[3)应该等于保护电极的内径d2(或保护电极两内边缘之间的长度lz)加上至少2倍的试样厚度。

    表面电阻率

    为测定表面电阻率,试样的形状不限,只要允许使用第三电极来抵消体积效应引起的误差即可。推荐使用图2及图3所示的三电极装置。用电极1作为被保护电极,电极3作为保护电极,电极2作为不 保护电极。可直接测量电极12之间表面间隙的电阻。这样测得的电阻包括了电极12之间的表面电阻和这两个电极间的体积电阻。然而,对于很宽范围的环境条件和材料性能,当电极尺寸合适时, 体积电阻的影响可忽略不计。为此,对于图2和图3所示的装置,电极的间隙宽度g至少应为试样厚度 的2倍,一般说来,1mm为切实可行的 小间隙。被保护电极尺寸d1(或长度l1)应至少为试样厚度h 10倍,通常至少为25mm

    也可以使用条形电极或具有合适尺寸的其他装置。

    注:由于通过试样内层的电流的影响,表面电阻率的计算值与试样和电极的尺寸有很大的关系,因此,为了测定时可进行比较,推荐使用与图2所示的电极装置的尺寸相一致的试样,其中d1= 50 mm, d2 = 60 mm, ds = 80 mm,

    范围:

    1本试验方法包含直流绝缘电阻,体积电阻和表面电阻的测量所用直流程序。通过该测量及样本和电极的几何尺寸,可以计算出电绝缘材料的体积电阻和表面电阻,同时还可以计算出相应的电导和电导率。

    2这些试验方法不适用于测量中等导电材料的电阻/电导。这些材料评估可采用试验方法D4496

    3本标准描述了几种可选择的测量电阻(或电导)的普通备用方法。特殊材料科采用合适的标准ASTM试验方法进行测试,这些特殊材料具有电压应力范围和有限起电时间,同时规定了样本结构和电极几何形状。这些个别特殊试验方法将能更好得定义测量值的精度和偏差。

    4本标准并没有完全列举所有的安全声明,如果有必要,根据实际使用情况进行斟酌。使用本规范前,使用者有责任制定符合安全和健康要求的条例和规范,并明确该规范的使用范围。

    使用注意事项

    高阻测量一定要严格按使用方法步聚进行,否则有可能造成仪器永久损坏或电人。

    1 应在“Rx”两端开路时调零(主机开机)

      如接在电阻箱或被测量物体上时调零后测量会产生很大的误差。一般一次调零后在测试过程中不需再调零,但改变测量电压后可能要重新调零。

    2 禁止将“Rx”两端短路,以免微电流放大器受大电流冲击

    3 在测试过程中不要随意改动测量电压,

      随意改动测量电压可能因电压的过高或电流过大损坏被测试器件或测试仪器,而且有的材料是非线性的,即电压与电流是不符合欧姆定律,有改变电压时由于电流不是线性变化,所以测量的电阻也会变化。

    4 测量时从低次档逐渐拔往高次档

      每拨一次稍停留12秒以便观察显示数字,当有显示值时应停下,记录当前的数字即是被测电阻值。若显示“1”时,表示欠量程应往高次档拔。直到有显示数字时为止。当有显示数字时不能再往高次档拨,否则有可能损坏仪器(机内有过电流保护电路)。除104 Ω档之外,当显示低于1.99,表示过量程应换低档!

    5 大部分绝缘材料,特别是防静电材料的电阻值在加电压后会有一定变化而引起数字变化

      由于本仪器的分辩率很高,因而会引起显示值的末尾几位数也变化,这不是仪器本身的问题,而是被测量对象的导电机理复杂而使得阻值有些变化。在这种情况下往往取2位有效数就够了。

    6 接通电源后,手指不能触及高压线的金属部分

        本仪表有二连根线:高压线()和微电流测试线。在使用时要注意高压线,开机后人不能触及高压线,以免电人或麻手。

    7 测试过程中不能触摸微电流测试端

      微电流测试端 怕受到大电流或人体感应电压及静电的冲击。所以在开机后和测试过程中不能与微电流测试端接触,以免损坏仪表。

    8 在测量高阻时,应采用屏蔽盒将被测物体屏蔽.

      在测量大于1010 Ω以上时,为防止外界干扰面而引起读数不稳。

    9 每次测量完时应将量程开关拨回“104 ”档再进行下次测试

      在测量时应逐渐将量程开关拨到高阻档,测量完时应将电流电阻量程、电压量程开关拨回低档。以 确保下次开机时量程开关处在低阻量程档。

    主要应用范围

        材料高阻测试测量如防静电产品(防静电鞋、防静电塑料橡胶制品、计算机房防静电活动地板等)电阻值的检测;

    材料体电阻()和表面电阻()测量;

    电化学和材料测试,以及物理,光学和材料研究;

    微弱电流测量如光电效应和器件暗电流测量。

    电阻的作用:

    电阻在电路中的作用:利用著名的欧姆定律可以利用电阻控制电路中的电压、电流。

    电阻的主要物理特征就是可以变电能为热能,因此热水器中的发热元件、电灯泡、电烫斗就是利用了电阻的作用制成的。另外电阻有怕热的特性,当导体材料温度升高时材料的电阻率会增大(有些材料则表现为减小),因此利用电阻的这种特性可以制作温度测量计(不知道你看见过没,插一根“铁丝”就能测量温度的方法就是利用了这种电阻材料作用的)。

    另外一些材料的电阻还会受到光线照射的印象,而利用这样的材料可以制成光敏电阻,利用这点作用可以方便的设计光控电路以及光的测量和光电转换等领域。
