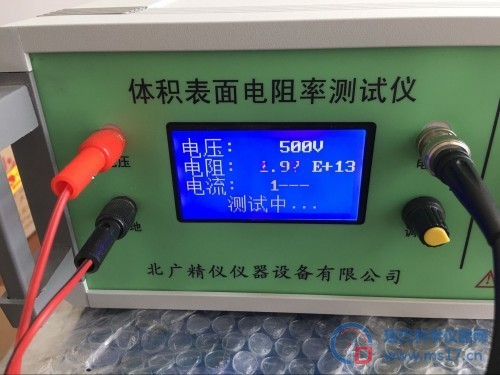

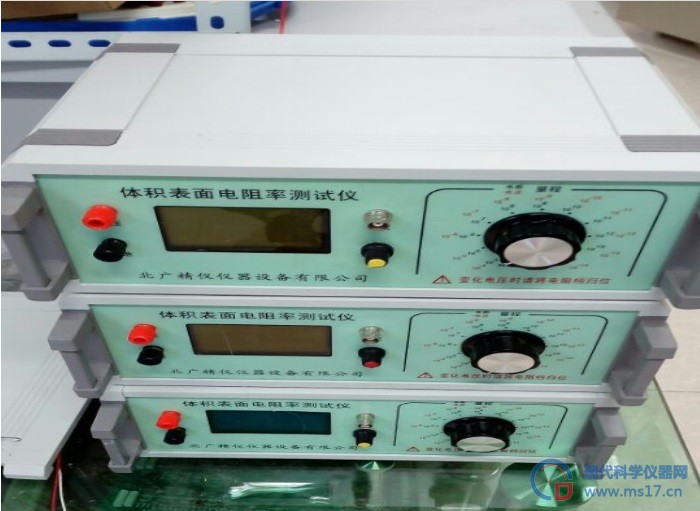

塑胶体积表面电阻率测量仪

塑胶体积表面电阻率测量仪  使用方法

1接好电源线

    确保电源为220VAC/50Hz

2接通电源

    将电流电阻量程置于 104 档,电压量程置于10V，然后开机。

3调零

    在“Rx”两端开路的情况下,调零使电流表的显示为0000 .注意：在“Rx”两端不开路，如接在电阻箱或被测量物体上时调零后测量会产生很大的误差。一般一次调零后在测试过程中不需再调零。 完毕后关机。

4连接线路

    接好测试线，将测试线将主机与屏蔽箱连接好，测体积电阻时测试按钮拨到Rv边，测表面电阻时测试按钮拨到Rs边。然后开机。

5选择合适的测量电压

    电压选择开关在后面板，注意，在测试过程中不要随意改动测量电压，可能因电压的过高或电流过大损坏被测试器件或测试仪器;

6测试

    测量时从低档位逐渐拔往高档，每拨一次稍停留1～2秒以使观察显示数字， 当被测电阻大于仪器测量量程时，电阻表显示“1”，此时应继续将仪器拨到量程更高的位置，当测量仪器有显示值时应停下，当前的数字乘以档次即是被测电阻值。当有显示数字时不要再往更高次档拨，否测仪器会过量程，机内保护电路开始工作，仪器测量准确度会下降。

7 测试完毕将电阻电流量程拔至“104 ”档，电压量程调至10V后关闭电源

    每测量一次均应将量程开关拨回到104“调零”档的量程位置以免开机或测量端短路时而损坏仪器。6.8 测量电流及1015Ω以上超高电阻的测量应用测量电流后用欧姆定律以电压除以电流计算电阻的方法，详见8.5节内容。

8体积电阻和表面电阻转换

    在测试过程中，使用屏蔽箱在进行体积电阻和表面电阻转换时，必须把电源关闭后进行档位转换，否则会导致电压冲击到主机无法显示或损坏。

塑胶体积表面电阻率测量仪 技术指标

1.   电阻测量范围： 1×104Ω ～1×1018Ω，分为十个量程。

2.   电流测量范围为2×10-4A ～1×10-16A

3.   全数字液晶屏显示。

4.   准确度: 准确度优于下表

量程 有效显示范围 20～30℃ RH<80%

104 0.01~19.99 5%

105 0.01～19.99 5%

106 0.01～19.99 5%

107 0.01～19.99 5%

108 0.01～19.99 5%

109 0.01～19.99 5%

1010    0.01～19.99 5%+2字

1011     0.01～19.99 5%+2字

1012 0.01～19.99 5%+5字

1013 0.01～19.99 10%+5字

1014 0.01～19.99 10%+5字

1014以上 0.01～19.99 10-15%+5字

超出有效显示范围时误差有可能增加，测试电流准确度与电阻相同，测试电压准确度为 10%

5. 使用环境: 温度 -10℃～50℃ 相对湿度<90%。

6. 测试电压: DC10V、50V、100V、250V、500V、1000V。±10%

7. 供电形式: AC 220V，50HZ，功耗约10W。

8. 仪器尺寸: 300ｍｍ× 280ｍｍ× 150 mm。

9. 质量: 约3.0KG。

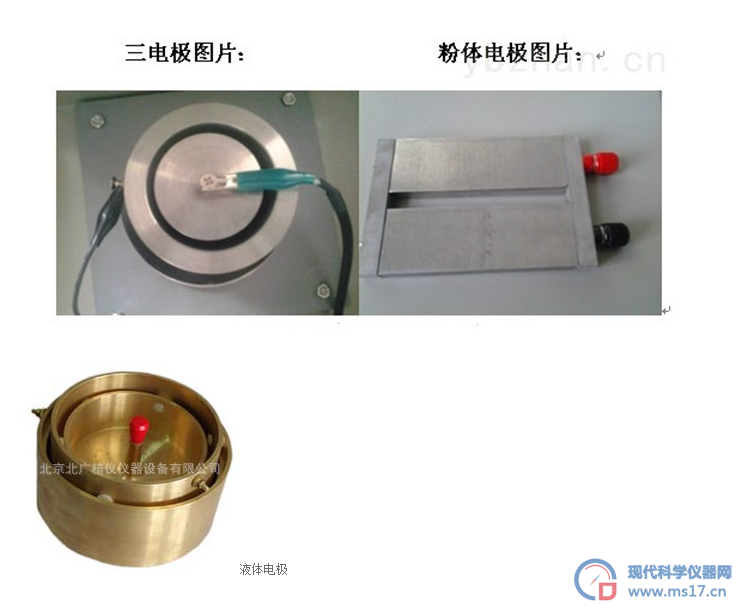

电极 electrodes

电极是具有一定形状 、尺寸和结构的与被测试样相接触的导体。

注:绝缘电阻是加在与试样相接触的两电极之间的直流电压与通过两电极的总电流之商 绝缘电阻取决于试样的表面电阻和体积电阻(见GB/T 10064-2006)

符合标准

GB/T 1410-2006 、GB 12014 、GB/T 20991-2007 、GB 4385-1995 、GB 12158-2006 、GB 4655-2003 、GB/T 12703.4-2010 、GB/T 12703.6-2010 、GB 13348-2009 、GB/T 15738-2008 、GB/T 18044-2008 、GB/T 18864-2002 、GB/T 22042-2008 、GB/T 22043-2008 、GB/T 24249-2009 、GB 26539-2011 、GB/T 26825-2011 、GB 50515-2010 、GB 50611-2010 、GJB 105-1998-Z 、GJB 3007A-2009 、GJB 5104-2004

影响电阻率的外界因素

电阻率不仅与材料种类有关，而且还与温度、压力和磁场等外界因素有关。金属材料在温度不高时，ρ与温度t(℃)的关系是ρt=ρ0(1+at)，式中ρt与ρ0分别是t℃和0℃时的电阻率;α是电阻率的温度系数，与材料有关。锰铜的α约为1×10-1/℃(其数值极小)，用其制成的电阻器的电阻值在常温范围下随温度变化极小，适合于作标准电阻。已知材料的ρ值随温度而变化的规律后，可制成电阻式温度计来测量温度。半导体材料的α一般是负值且有较大的量值。制成的电阻式温度计具有较高的灵敏度。有些金属(如Nb和Pb)或它们的化合物，当温度降到几K或十几K(绝对温度)时，ρ突然减少到接近零，出现超导现象，超导材料有广泛的应用前景。利用材料的ρ随磁场或所受应力而改变的性质，可制成磁敏电阻或电阻应变片，分别被用来测量磁场或物体所受到的机械应力，在工程上获得广泛应用。

金属的电阻率较小，合金的电阻率较大，非金属和一些金属氧化物更大，而绝缘体的电阻率极大。锗、硅、硒、氧化铜、硼等的电阻率比绝缘体小而比金属大，我们把这类材料叫做半导体(semiconductors)。

总结：常态下（由表可知）导电性能 好的依次是银、铜、铝，这三种材料是 常用的，常被用来作为导线等。银的价格偏贵，因此铜用的 为广，几乎所有应用的导线都是铜制作的（精密仪器、特殊场合除外）。铝线由于化学性质不稳定容易氧化已被淘汰。由于铝密度小，取材广泛，且价格比铜便宜，被广泛用于电力系统中传输电力的架空输电线路。为解决铝材刚性不足缺陷，一般采用钢芯铝绞线，即铝绞线内部包有一根钢线，以提高强度。银导电性能 好，但由于成本高很少被采用，只有在高要求场合才被使用，如精密仪器、高频震荡器、航天等。在某些场合仪器上触点也有用金的，因为金的化学性质稳定，并不是因为其电阻率小所致。

范围：

1本试验方法包含直流绝缘电阻，体积电阻和表面电阻的测量所用直流程序。通过该测量及样本和电极的几何尺寸，可以计算出电绝缘材料的体积电阻和表面电阻，同时还可以计算出相应的电导和电导率。

2这些试验方法不适用于测量中等导电材料的电阻/电导。这些材料评估可采用试验方法D4496。

3本标准描述了几种可选择的测量电阻（或电导）的普通备用方法。特殊材料科采用合适的标准ASTM试验方法进行测试，这些特殊材料具有电压应力范围和有限起电时间，同时规定了样本结构和电极几何形状。这些个别特殊试验方法将能更好得定义测量值的精度和偏差。

4本标准并没有完全列举所有的安全声明，如果有必要，根据实际使用情况进行斟酌。使用本规范前，使用者有责任制定符合安全和健康要求的条例和规范，并明确该规范的使用范围。

标准配置：

序号    配置    数量    单位

1      主机      1    台

2      屏蔽箱    1    台

3      电极      1    套

4      测试线+电源线    5    条

5      说明书+合格证    2    份

仪器配不同的测量电极可以测量不同材料（固体、粉体或液体）的体积电阻率和表面电阻率或电导率。

工作原理

        根据欧姆定律，被测电阻Rx等于施加电压V除以通过的电流I。传统的高阻计的工作原理是测量电压V固定，通过测量流过取样电阻的电流I来得到电阻值。从欧姆定律可以看出，由于电流I是与电阻成反比，而不是成正比，所以电阻的显示值是非线性的，即电阻无穷大时，电流为零，即表头的零位处是∞，其附近的刻度非常密，分辨率很低。整个刻度是非线性的。又由于测量不同的电阻时，其电压V也会有些变化，所以普通的高阻计是精度差、分辨率低。

       本仪器是同时测出电阻两端的电压V和流过电阻的电流I，通过内部的大规模集成电路完成电压除以电流的计算，然后把所得到的结果经过A/D转换后以数字显示出电阻值，即便是电阻两端的电压V和流过电阻的电流I是同时变化，其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流Ｉ的变化而变，所以，即使测量电压、被测量电阻、电源电压等发生变化对其结果影响不大，其测量精度很高，从理论上讲其误差可以做到零，而实际误差可以做到千分之几或万分之几。

体积电阻

在测试以前应使试样具有电介质稳定状态。为此，通过测量装置将试样的测量电极1和3短路 （图la）），逐步增加电流测量装置的灵敏度到符合要求，同时观察短路电流的变化，如此继续到短路电 流达到相当恒定的值为止，此值应小于电化电流的稳定值，或者小于电化100min的电流。由于短路电 流有可能改变方向，因此即使电流为零，也要维持短路状态到需要的时间。当短路电流Io变得基本恒 定时（可能需要几小时），记下Io的值和方向。

然后加上规定的直流电压井同时开始记时。除非另有规定，在如下每个电化时间作一次测量： 1 min、2min、5min、10min、50min、100min。如果连续两次测量得出同样的结果，责可以结束试验并用这个电流值来计算体积电阻。记录次观察到相同测量结果时的电化时间。如果在100min内不 能达到稳定状态，则记录体积电阻与电化时间的函数关系。

作为验收试验，按照有关规范的规定，使用一个固定的电化时间如lmin后的电流值来计算体积电阻率。

表面电阻

施加规定的直流电压，测定试样表面的两个测量电极（图1b）中电极1和2）间的电阻。应在1min 的电化时间后测量电阻，即使在此时间内电流还没有达到稳定的状态。

条件处理

试样的处理条件取决于被试材料，这些条件应在材料规范中规定。

推荐按 GB/T 10580一2003 进行条件处理；由各种盐溶液所产生的相对温度在 IEC 60260 中给出。

可以采用机械蒸发系统。

体积电阻率和表面电阻率都对温度变化特别敏感。 这种变化是指数式的。 因此必须在规定的条件 下来测量试样的体积电阻和表面电阻。 由于水分被吸收到电介质内是相对缓慢的过程，因此测定温度 对体积电阻率的影响需要延长处理期。 吸收水分后通常会降低体积电阻。 有些试样可能需要处理数月 才能达到平衡。

 保护

组成测量线路的绝缘材料，好应具有与被试材料差不多的性能。试样的测量误差可以由下列原 因产生：

a) 外来寄生电压引起的杂散电流，通常不知道它的大小，并具有漂移的特点；

b) 具有未知而易变的电阻值的绝缘与试样电阻、标准电阻器或电流测量装置的不正常的分路。 使线路所有部分在使用状态下有尽可能高的绝缘电阻来近似地修正这些影响因素。这种做法可能导致测试设备很笨重，而又不足以测量高于几百兆欧的绝缘电阻。较为满意的修正方法是使用保护技术来实现。

保护就是在所有关键的绝缘部位插入保护导体，保护导体截住所有可能引起误差的杂散电流。这 些保护导体联接在一起，组成保护系统并与测量端形成兰端网络。当线路联接恰当时，所有外来寄生电 压产生的杂散电流被保护系统分流到测量电路以外，任一测量瑞到保护系统的绝缘电阻与一电阻低得 多的线路元件并联，试样电阻仅限于两测量端之间。采用这个技术可大大地减小误差概率。图1为使 用保护电极测量体积电阻和表面电阻的基本线路。

图5和图7给出了电流测量法中保护系统的使用方法，图中指出保护系统接到电源和电流测量装 置的连接点。图6表示惠斯登电桥法，其保护系统接到两个较低电阻值的桥臂的连接点上。在所有情况下，保护系统必须完善，包括对测试人员在测量时操作的任何控制仪器的保护。

在保护端和被保护端之间所存在的电解电动势、接触电动势或热电动势较小时，均能被补偿掉，使 这样的电动势在测量中不会引人显著的误差。

在电流测量法中，由于电流测量装置与被保护端和保护系统之间的电阻并联可能产生误差，因此， 这个电阻宜至少为电流测量装置电阻的10倍，好为100倍。在有些电桥法中，保护端和测量端具有 大致相同的电位，不过电桥中的→个标准电阻器与不保护端和保护系统之间的电阻是并联的。这个电 阻应至少为标准电阻的10倍，好为100倍。

为确保设备的操作令人满意，应先断开电源和试样的连线进行一次测量。此时，设备应在它的灵敏 度许可范围内指示出元穷大的电阻。如果有一些己知电阻值的标准电阻，则可用来检查设备运行是否良好。

体积电阻率

为测定体积电阻率，试样的形状不限，只要能允许使用第三电极来抵消表面效应引起的误差即可。对于表面泄漏可忽略不计的试样，测量体积电阻时可去掉保护，只要己证明去掉保护对结果的影响可忽 略不计。

在被保护电极与保护电极之间的试样表面上的间隙要有均匀的宽度，并且在表面泄漏不致于引起 测量误差的条件下间隙应尽可能的窄。lmm的间隙通常为切实可行的 小间隙。

图2及图3给出了三电极装置的例子。在测量体积电阻时，电极1是被保护电极，电极2为保护电 极，电极3为不保护电极。被保护电极的直径d1（图2）或长度l1（图3）应至少为试样厚度h的10倍，通 常至少为25mm。不保护电极的直径d4（或长度［4）和保护电极的外直径d3（或保护电极两外边缘之间 的长度［3）应该等于保护电极的内径d2（或保护电极两内边缘之间的长度lz）加上至少2倍的试样厚度。

使用条件

①环境温度： 0～40℃

②相对温度：≤70%

③供电电流：交流 220V±10%50Hz

电导率和电阻率之间联系和关系？

电阻率：是用来表示各种物质电阻特性的物理量。某种材料制成的长1米、横截面积是1平方毫米的导线的电阻，叫做这种材料的电阻率。国际单位制中，电阻率的单位是欧姆·米，常用单位是欧姆·平方毫米/米。

电导率：水的导电性即水的电阻的倒数，通常用它来表示水的纯净度。

电导率是物体传导电流的能力。电导率测量仪的测量原理是将两块平行的极板，放到被测溶液中，在极板的两端加上一定的电势（通常为正弦波电压），然后测量极板间流过的电流。根据欧姆定律，电导率(G)--电阻(R)的倒数，是由电压和电流决定的。

电导率的基本单位是西门子（S），原来被称为姆欧，取电阻单位欧姆倒数之意。因为电导池的几何形状影响电导率值，标准的测量中用单位电导率S/cm来表示，以补偿各种电极尺寸造成的差别。单位电导率（C）简单的说是所测电导率（G）与电导池常数(L/A)的乘积.这里的L为两块极板之间的液柱长度，A为极板的面积。

=ρl=l/σ

(1)定义或解释 电阻率的倒数为电导率。σ=1/ρ (2)单位: 在国际单位制中,电导率的单位是西门子/米。 (3)说明 电导率的物理意义是表示物质导电的性能。电导率越大则导电性能越强,反之越小。
