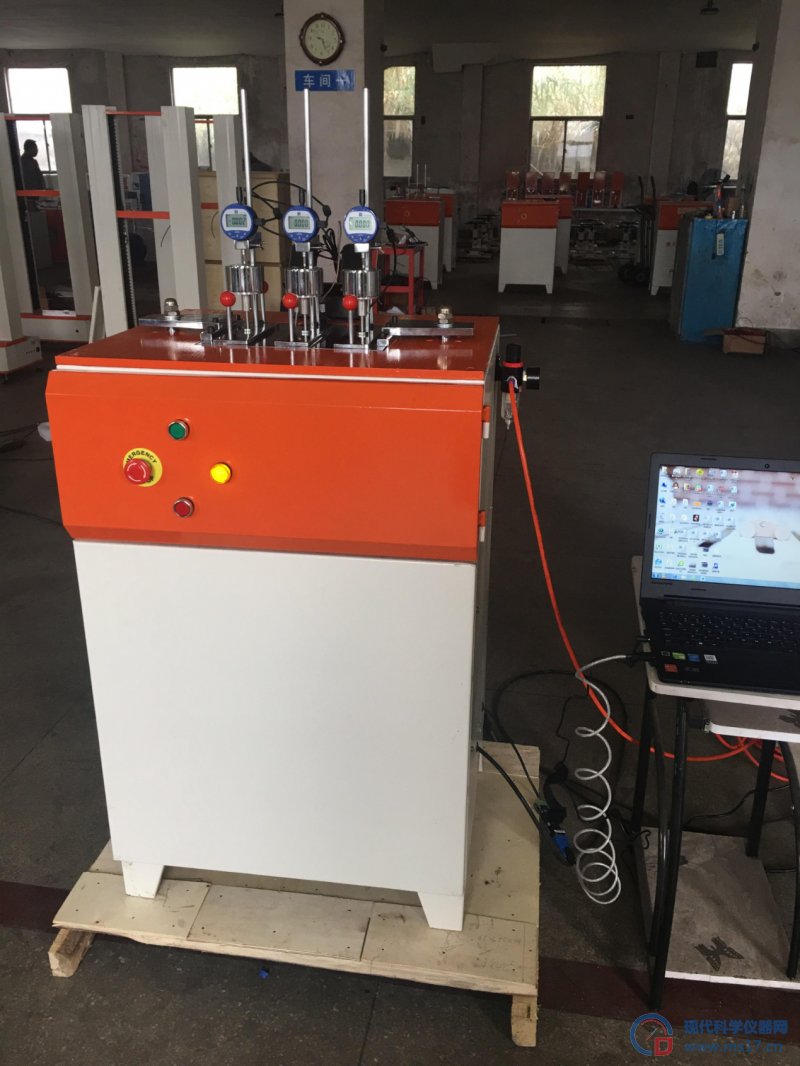

维卡软化点温度测试仪

维卡软化点温度测试仪  热变形维卡软化点温度测定仪主要用于非金属材料（如塑料、橡胶、尼龙、电绝缘材料等）的热变形及维卡软化点测定，是化工企业、科研单位、大专院校等行的理想测试工具。

维卡软化点温度测试仪  技术参数：

1. 电源：AC220V±10% 20A 50Hz

2. 外型尺寸：720mm×700mm×1380mm

3. 重量：180Kg

4. 温度范围：室温--300℃

5. 升温速度：A:12±2℃/6min

B:5±1℃/6min

6. 试验最大负荷：A速度时为10N±0.2N

B速度时为50N±1N

7. 最大温度误差：±1℃

8. 最大加热功率： ≤4500 W

9. 变形测量范围：0--1mm

10. 变形测量误差：0.01mm

11. 加热介质：甲基硅油

12. 加热功率：4Kw

13. 冷却方式：150℃以上自然冷却

150℃以下水冷或自然冷却

采用标准

Ø ISO75-1：1993《塑料－负荷变形温度的测定》

Ø ISO306：1994《塑料－热塑性塑料维卡软化点温度的测定》

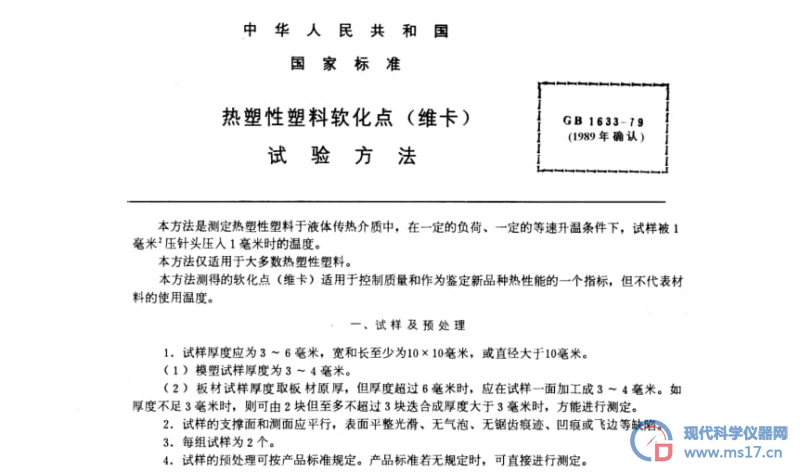

Ø GB/T1633-2000《热塑性塑料维卡软化点温度的测定》

Ø GB/T1634-2001《塑料－负荷变形温度的测定》

*电控箱操作：

1、制备试样

A、热变形试验按照试验标准制作样条一般长宽高为120mm×10mm×4mm，如果宽、高的数据不标准，需在式样大小里将实际数据修改。

B、维卡软化点试验样条一般为片状试样，厚度在3－6mm之间，长和宽要大于10×10mm，或是直径大于10mm的圆片。

2、安装试样

做热变形试验时，将试样放在两个圆形支柱上，试样要放正，且不要与试样架两边接触。做维卡软化点测试时，将试样直接放在压针下即可（传感器的安装方式要注意 为传感器在下，砝码托盘在上）。然后放下负载杆（负载杆放下时要注意热变形压头要在滑槽内顺畅滑动，安装如图4），把试样架放回油池内。如图3 为热变形式样安装方式 图5为维卡软化点式样安装方式

3、操作界面介绍

接通主机电源和控制箱电源，主机电源接通后，搅拌电机以均匀的速度转动。

1）参数设置

1. 清空 ：用来清除历史数据

2. 蕞高温度：达到蕞高温度停止加热，防止油温过高发生火灾

3. 温度修正： 修正显示温度与标准温度的差值点击数字框跳出键盘修改

4. 修改完成数据后 要点保存按键才能生效

2）开机界面

开机后显示有三个试验方法，点选择可进入到相应的试验方法内

3）试验界面

1. 维卡软化点试验

启动：点击启动键 设备进入试验状态，先搅拌5分钟后开始以设定好的加热速率加热

切换：切换试验方法，内有A120 B120 A50 B50 试验方法切换重量也会跟随切换 (显示的重量是已经刨除掉传感器的弹力的，直接选择对应的砝码放上即可)

式样：式样1 式样2 式样3 可以选择或取消，开机默认3个都选择的，选择状态为绿色，当哪个传感器不做试验的时候必须取消掉，否则加热位移不会有变化，等温度升到蕞高限才会停止加热

当需要切换试验方法的时候，点击1.维卡软化点试验 这个字的位置就可以复位到开机界面从新选择试验方法。

2. 热变形试验

其它功能键与维卡里相同

热变形里有A1.8MPa、B0.45MPa、C8MPa三个压强方法,

在热变形试验里 点击跨距、宽度、高度下方对应的数字即可对式样尺寸进行编辑

当选择不同的试验方法和不同的跨距和宽带厚度的时候，系统会自动计算出变形量，和配重并显示出来，选择合适的砝码放上即可（本公司提供的砝码是式样在跨距64mm，宽度10mm，高度4mm的配重，其它的尺寸需要用户自己用天平称配）

3. 自由试验

在自由试验里，切换功能键不起作用

重量、跨距、宽度、高度 这几个参数可以修改但并不参与任何计算，只起记录作用

变形和加热速率可以任意设定 只需要点击数字即可进行修改

4）试验过程

在正确安装好试验后，打开设备电源，然后将位移传感器调节到2±0.1mm范围内（调节位移时，可先将传感器探针与砝码托盘下端接触，然后锁死微调手轮固定件，再通过调节手里将位移调到系统要求位移，然后锁死传感器固定件）

调节好位移后，在操作界面点击启动按键即可，中途如需终止试验可再次点击启动按键。

点击启动后，设备进入搅拌状态，在搅拌5分钟后，进入加热状态，当所有的式样的变形量（如有取消的不计算变形量）达到设定值后设备停止加热，并弹出保存界面，编辑保存名称点保存即可，存储的数据可在历史数据里查看。

测试原理：

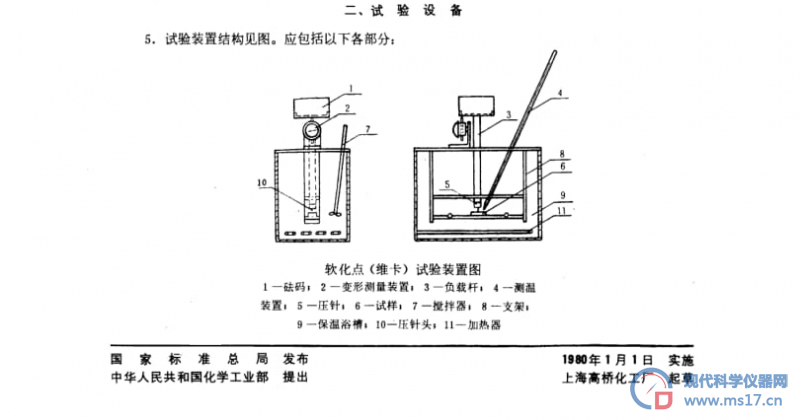

维卡（VST）定义：把试样放在液体介质或加热箱中，在等速升温条件下测定标准压针在（50+1）N力的作用下，压入从管材或管件上切取的试样内1mm时的温度。

热变形（HDT）定义：标准试样以平放（优选）或侧立方式承受三点弯曲恒定负荷，使其产生GB/T 1634相关部分规定的其中一种弯曲应力，在匀速升温条件下，测量达到与规定的弯曲应变增量相对应的标准挠度时的温度。

侧立：分“平放”与“侧立”两种，并明确指出，优选平放方式，侧立方式仅是备选，并将被撤销。

跨度：支座与试样两条接触线之间距离，由一种（100mm）改为两种，64mm(平放)和100mm（侧立），并规定了容差要求即跨度L应为（100+1）mm，跨度L为（64+1）mm。

注：可根据用户要求任意跨距。

负荷变形温度的三种方法

A法：1.80Mpa弯曲应力；

B法：0.45MPa弯曲应力；

C法：8.00MPa弯曲应力。

试验最大负荷：

 A：维卡试验负荷：GA=10N±0.2N(即1000g)、 GB=50N±1N(即5000g)

 B：热变形试验负荷：F=2×δ×b×h×h/(3×L) 式中：F——试样所需加的载荷，单位N δ——热变形标准弯曲正应力：

方法

A：使用纤维应力1.80MPa 方法

B：使用纤维应力0.45MPa

方法C：使用纤维应力8.00MPa b——试样的宽度，单位m h——试样的高度，单位m L——两支点间的距离，0.100m 14、电 源：AC220V±10%、50Hz、30A 15、需方自备甲基硅油：闪点300度、粘度200厘斯，20升。

安装与操作说明：

 试验前的准备工作。 根据试验类型选择试验压头，热变形为圆角压头，维卡为针型压头。将所需的压头与负载杆固定好。 根据试验类型和试样的尺寸计算载荷： a、热变形试验：根据试样的尺寸，选取载荷b、维卡试验：只有两种规定的负荷A法9.81N 即1000g B法 49.05N即5000g 砝码的选配见（9）砝码质量表 打开搅拌电机电源，指示灯亮，搅拌电机工作，搅拌速度可以通过搅拌电机控制盒上的旋钮调节（温度高时用慢速，温度低时用快速），按照以上指定的程序检查电气，无误后继续做下面的工作。 安装试样 将试样架抬（升）出油面，将热变形试样放在支撑架上（维卡试样放在平面上），放下负载杆，将试样压紧。 将试样架放（降）回油池内，将相应质量的砝码放在托盘上。要求砝码放正。 将千分表固定在砝码上方，使千分表内芯悬于砝码之上，内芯上端有2-5mm的空间。 升温速率设定：共有两档升温速率，120℃/h，50℃/h。 每次试验时需要对千分表进行调零，方可进行试验，调零时轻轻旋动旋钮，使千分表置于零区，预置3-5分钟。 启动工作：当一切准备工作就绪后，试验开始。 试验结束，记录下温度；移开千分表及砝码，抬（升）起试验架，取下试样。注意不要把试样误入油池。 降温采用气冷或水冷，也可自然冷却。冷却时，可抬起或将试样架潜入油池。 关闭主机电源、搅拌电机电源。
