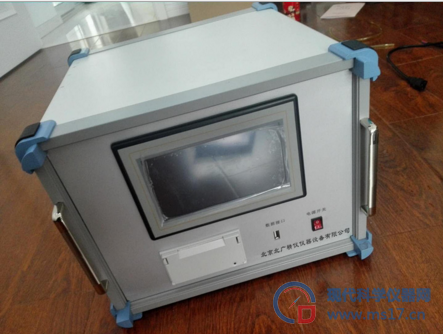

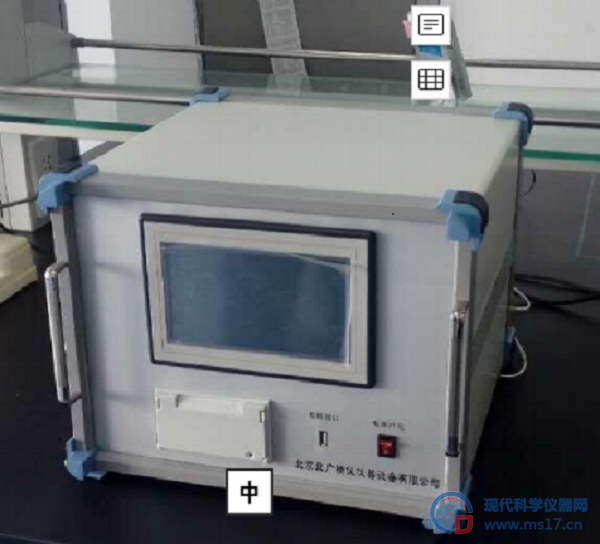

离线在线一体TOC分析仪 TOC与清洁认证
FDA对于清洁认证并无通用方法或限度标准,鉴于生产设备和产品性质的多样性,由药品监督机构设立统一的限度标准和检验方法是不现实的。企业应该根据其生产设备和产品的实际情况,制定科学合理、能够实现并能通过适当方法检验的限度标准。
离线在线一体TOC分析 特点
① 不需要添加酸试剂、氧化剂和任何气体,无需附加日常维护费。
② 操作简单、快捷、可靠。使用者无需专业知识和专门培训。
③ 针对TOC1000ppb以下去离子水的检测设计,在线、离线检测可以切换使用。
④ 超大的存储器能自动存储最近12个月连续检测的数据,可以查询任意一天的检测记录,并能打印检测结果。
⑤ 检测速度快,一次检测分析时间仅为4分钟。
⑥ 同步检测水样的电导率值,将TOC分析仪与电导率仪合二为一。
⑦ 体积小、重量轻、耗能少、携带方便。
⑧ 具有自动的上限报警输出,超出设定的检测结果时可以提醒操作者。
⑨ 易于按照USP <643>和EP <2.2.44>以及中国药典2005年版附录Ⅷ R所要求的TOC检测方法进行系统适应性验证。

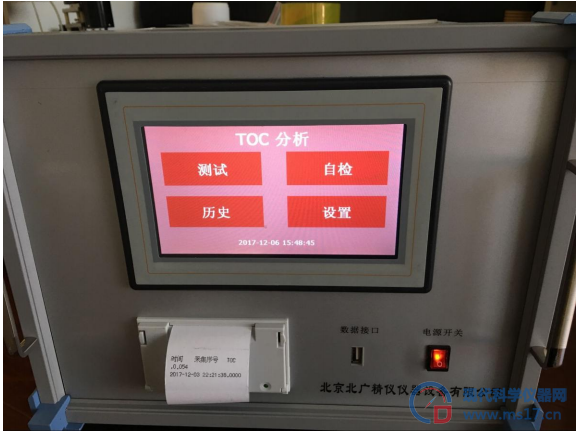

⑩ 超大的320´234的点阵真彩显示器以及人性化的界面,具有RS232数据接口和打印机接口。
主要技术参数
电 源:220V±22V
电源频率:50Hz±1Hz
额定功率:100W
基本尺寸:44cm×18cm×26cm
检测极限:0.001mg/L
检测精度:±5%
检测范围:0.001mg/L~1.000mg/L
分析时间:4min
响应时间:15 min以内
样品温度:1-95℃
环境温度:10-40℃ 温度变化在±5℃/d以内
内部样品流速:0.5 ml/min
相对湿度:≤ 85%
重复性误差:≤ 3%
零点漂移:±5%
量程漂移:±5%
工作原理
水样通过进样口进入仪器后由分流器分成相等的两份,其中一份通过延迟线圈4,进入二氧化碳传感器3检测TIC,另一份通过镀有二氧化钛的螺旋石英玻璃管1,并在紫外灯2的照射下将水中有机物催化分解为二氧化碳,进入电导率传感器3检测 TC。总有机碳可通过这个差值计算得到:TOC = TC–TIC,最后废液通过蠕动泵5,从排液管流出。
易耗品更换周期
UV灯和蠕动泵管可以从本公司购买。UV灯为185nm、254nm双波长紫外灯,蠕动泵管为进口泵管,具有高品质和良好的稳定性。易耗品更换周期参考表5.1。
表5.1 易耗品维护/更换表
部件名称 |
更换周期* |
UV灯 |
12个月 |
蠕动泵管 |
12个月 |
现在的仪器厂家基于成本的考虑,不可能将低浓度和高浓度的检测通道分开,通常都是使用同一套检测通道、同一套计算芯片和电路,这样必然造成高浓度和低浓度样品的交叉污染。得出的结果必定无法通过相关标准要求。北京北广精仪仪器设备有限公司通过多年的研究测试成功研发出了升级款的总有机碳分析仪BC-40A升级款,可有效规避交叉感染的错误出现,能够分别准确、高效的测定出水质中TOC含量!
故障分析与排除
序号 |
故障现象 |
原因分析 |
排除方法 |
1 |
打开电源后屏幕无显示 |
1、查看保险丝是否损毁; 2、电源线插头与机器插口是否有松动 |
1、更换保险丝 2、插紧电源线 |
2 |
检测数据不稳定(测同一水样时连续两个值相差过大)或误差过大 |
检查进样管与排液管有无气泡,进样管与排液管有无压过的痕迹 |
1、更换有压痕的进样管或排液管 2、用纯水冲洗管路 |
3 |
检测数值偏低过多 |
UV灯使用期限是否已到 |
更换UV灯 |
4 |
按键失灵无反应 |
1、检查按键是否有破损,有无液体流入; 2、长期使用或操作不当造成按键失去弹性而短路 |
更换按键 |
5 |
仪器内部有异常的声音 |
1、判断是否有异物掉入仪器内; 2、电机转动是否正常 |
请专业人员修理 |
6 |
蜂鸣器叫 |
1、短叫一声表明所测值高于仪器设定的上限值; 2、长叫可能是主板故障 |
1、所测水样有问题,检查来源 2、请专业人员修理 |
7 |
查询数据时死机 |
仪器“参数设置”项下设置为“打印”,但未连接打印机,查询记录时搜索不到打印机 |
1、重启,“参数设置”项下设置为“不打印” 2、连接打印机 |
8 |
排液管不出水 |
1、管路堵塞; 2、泵管已磨损 |
1、用小注射器抽出水口 2、更换泵管 |
环境要求
仪器应在一个恒温恒湿且适于工作的环境中进行。避免阳光直射和超常温度;温度过高(超过104°F,40℃)会导致运行失常,温度过低(低于50°F,10℃)会导致测量值误差过大。
电源要求
电压:220V ± 22V
电源频率:50Hz ± 1Hz
设备标准配置
试验主机 |
一台 |
|
采集管 |
两条 |
|
电源线 |
一条 |
|
控制系统 |
一套 |
|
数据采集系统 |
一套 |
|
产品使用说明书 |
一份 |
|
产品合格证 |
一份 |
注 意 事 项
1. 更换紫外灯或蠕动泵管时,必须在打开仪器后盖板前切断电源,以避免发生电击危险。
2. 非本公司维修人员或授权专业人员不得随意拆卸机箱内部的零部件及线路板,否则造成仪器损坏后果自负。
3. 更换保险丝请使用相同的规格,以免发生短路或者损坏仪器。
4. 本产品需一级安全防护,电源必须可靠接地,否则可能导致触电事故或损坏仪器。
5. 仪器使用时,若水样中含有可见的不溶性微粒,必须在进样管前安装微粒过滤器,以免仪器内部管路发生堵塞。若在线检测的水样中固体悬浮物含量较高,须定期更换过滤器。
6. 若先前检测的水样中有机碳浓度超出了仪器的检测范围,在检测其它有机碳浓度相对较低的水样之前,先用高纯水或有机碳浓度较低的去离子水冲洗管路,冲洗时间参考说明书。
7.若仪器作在线检测使用,需在离线状态下冲洗管路和校准完毕后再连接在线检测装置。
