塑料击穿电压强度试验机

塑料击穿电压强度试验机  击穿电压breakdown voltage

1.(在连续升压试验中）在规定的试验条件下，试样发生击穿时的电压。

2.（在逐级升压试验中）试样承受住的最高电压，即在该电压水平下，整个时间内试样不发生击穿。

塑料击穿电压强度试验机  介电强度是一种材料作为绝缘体时的电强度的量度. 它定义为试样被击穿时, 单位厚度承受的最大电压, 表示为伏特每单位厚度. 物质的介电强度越大, 它作为绝缘体的质量越好.

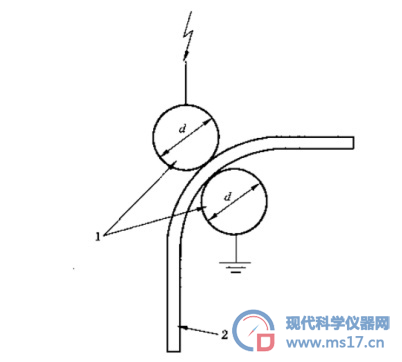

介电强度，是材料抗高电压而不产生介电击穿能力的量度，将试样放置在电极之间，并通过一系列的步骤升高所施加的电压直到发生介电击穿，以次测量介电强度。尽管所得的结果是以kv/mm为单位的，但并不表明与试样的厚度无关。因此，只有在试样厚度相同的条件下得到各种材料的数据才有可比性。

满足标准：

1、GB1408.1-2006《绝缘材料电气强度试验方法》

2、GB1408.2-2006《绝缘材料电气强度试验方法

        第2部分：对应用直流电压试验的附加要求》

3、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》

4、GB/T3333 电缆纸工频电压击穿试验方法

5、HG/T 3330绝缘漆漆膜击穿强度测定法

6、GB12656 电容器纸工频电压击穿试验方法

7、ASTM D149《固体电绝缘材料工业电源频率下的介介电强度的试验方法》

绝缘介电强度试验与绝缘电阻测试

绝缘介电强度试验是在相互绝缘的部件之间或绝缘的部件与地之间,在规定时间内施加规定的电压,以此来确定电机在额定电压下能否安全工作,能否耐受由于开关、浪涌及其它类似现象所导致的过电压的能力,从而评定电机绝缘材料或绝缘间隙是否合适。如果电机有缺陷,则在施加试验电压后,会产生击穿放电或损坏。击穿放电表现为飞弧(表面放电)、火花放电(空气放电)或击穿(击穿放电)现象。过大的漏电流可能引起电参数或物理性能的改变 。

九级安全防护措施：

(1) 超压保护

(2)试验过流保护

(3)试验短路保护

(4)安全门开启保护

(5)软件误操作保护

(6)零电压复位保护

(7)试验结束放电保护

(8)独立保护接地

(9)试验完成后电磁放电

绝缘介电强度试验与绝缘电阻测试是不能等同的。清洁、干燥的绝缘体尽管具有高的绝缘电阻,但却可能发生不能经受绝缘介电强度试验的故障;反之,一个脏的、损伤的绝缘体,其绝缘电阻虽然低,但在高电压下也可能不会被击穿。由于绝缘部件是由不同材料制成或是由不同材料合成的,它们的绝缘电阻各不相同。因此,绝缘电阻的测试不能完全代表对清洁度或无损伤程度的直接量度。但是,这种测试对确定高温、潮湿、污物、氧化或挥发性材料等对绝缘特性影响程度是极为有益的 。

事实上,一台由于过热而使绝缘材料已经老化变脆的电机,其绝缘电阻仍可高达100MΩ,但却无法通过绝缘介电强度试验。绝缘电阻测试对绝缘材料受潮特别敏感,对绝缘材料老化则显得力不从心。

绝缘介电强度试验一般采用50Hz正弦波交流电,而绝缘电阻测试均采用直流电。

电气强度测试(electric strength test)又称耐压测试。简单点说，任何电气设备都有一个绝缘强度，不同额定电压的绝缘强度不一样。当超过一定电压等级后，设备的绝缘就会被击穿。电气强度测试就是看在给被测设备加一定的高电压（可以参考IEC标准或者国标），看是否会导致击穿。如果不击穿，则通过，击穿则说明不合格。

一般在设备出厂前做这个试验，在现场可能仅仅是摇绝缘就可以了。另外，该试验是破坏性试验，一旦击穿，不可修复。

电气强度测试(electric strength test)又称耐压测试，是围绕绝缘材料被击穿后呈现出导体特性的特点,考察相关电参数的变化特征,以此判定绝缘材料是否被击穿

试验软件：

1、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性。

2、可以随时调取当前及历史试验数据进行查看，编辑及修改参数。

3、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果。

4、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果。

5、可设置操作口令，做到专机专人操作，避免无关人员误操作。

安全保护功能：

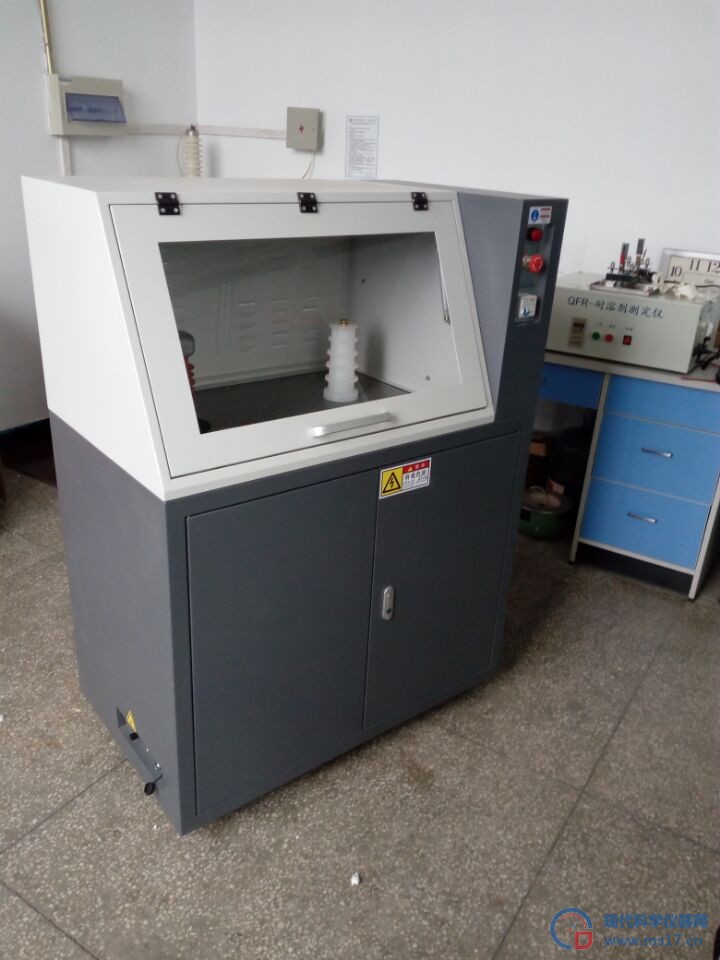

1、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的最近距离大于270mm，50KV测试设备高压电极距离试验箱壁的最近距离大于250mm，试验时即使人接触箱壁也不会有危险。

2、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。

3该试验设备的电路设有多项保护措施，主要有：过流保护、过压保护、漏电保护、短路保护、直流试验放电报警，电磁放电等。

4、直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.(注：因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免造成人身伤害)。

5、试验放电装置，电磁铁自动放电放置。

常规型号：

BDJC-10KV（1万伏）一般厚度为1-3mm

BDJC-30KV（3万伏）推荐可测厚度2-3mm

BDJC-50KV（5万伏）推荐可测厚度为2-3mm

BDJC-100KV（10万伏）推荐可测厚度为2-5mm

BDJC-150KV（15万伏） 推荐可测厚度为1-6mm

主要配置：

1、 试验主机一台

2、 5万伏高压发生器一台

3、 全自动微电脑电压调压装置一套(串口方式)

4、 试验电极规格(紫铜)

5、 试验用油盒一只：材质为有机玻璃

6、 电磁自动放电装置一套。

7、 电压击穿计算机测控软件一套

8、 计算机一套(专用抗强干扰计算机)

9、彩色喷墨打印机一台(惠普品牌)

10、国家一级计量鉴定质检证书一份

11、产品使用说明书一份

12、合格证一份

击穿电压是使电介质击穿的电压，电介质在足够强的电场作用下将失去其介电性能成为导体，称为电介质击穿，所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。

在强电场作用下，固体电介质丧失电绝缘能力而由绝缘状态突变为良导电状态。导致击穿的最低临界电压称为击穿电压，在均匀电场中，击穿电压与固体电介质厚度之比称为击穿电场强度，它反映固体电介质自身的耐电强度。

技术指标

1、输入电压AC220V50Hz

2、输出电压AC：0～20kV；DC：0～20kV

3、输出功率2kVA

4、测量范围AC～20kV；DC～20kV

5、测量误差≤2％

6、升压速率1kV/s～5kV/s

7、耐压时间0～6H

8、漏电流1～30mA可由计算机软件自由进行设定

9、电源交流220V±10%的单相交流电压和50Hz±1%的频率

10、试验环境温度：15～30℃，相对湿度：0～85%能够稳定运行。

11、外形尺寸长×宽×高：800mm×800mm×1450mm

12、设备自重100Kg

基本功能：

   电压击穿试验仪由电脑控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，调节范围在0.1KV-3KV/S，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。并且能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠。

击穿电压也是评定绝缘油(包括变压器油、电容器油、电缆油等)电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。

对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射电子，当电子具有足够能量时，可使油分子微化离解，于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿，此时的电压被称为击穿电压。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行油中的击穿电压低是变压器工作危险的信号。

对于变压器油国内外标准，规定的击穿电压一般在40-50 kV ，高的达60kV 甚至更多。

仪器特点

1、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性。

2、可以随时调取当前及历史试验数据进行查看，编辑及修改参数。

3、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果。

4、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果。

5、可设置操作口令，做到专机专人操作，避免无关人员误操作。

试验软件：

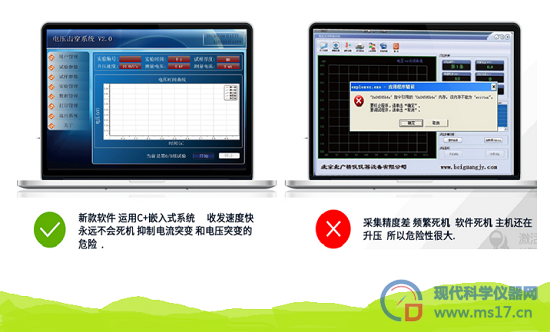

1、试验软件是我公司最新研发的功能强大、操作简单、显示直观的试验软件系统；

2、采用计算机控制通过人机对话方式，完成对绝缘介质工频电压击穿，工频耐压试验；

3、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性；

4、可以随时调取当前及历史试验数据进行查看，编辑及修改参数；

5、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果；

6、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果；

7、可设置操作口令，做到专机专人操作，避免无关人员误操作；

8、试验报告格式灵活可变，适用于不同用户的不同需求；

9、可对一组试验中曲线数据的有效与否进行人为选定；

10、试验结果数据可导入EXECL,WORD文档编辑；

11、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；

12、仪器运行的持久性: 仪器可连续运行使用，不需为保护仪器而定期停机；

软件使用说明：

1、试验单位：对材料进行试验检测的单位名称；

2、送试单位：送材料检测的单位名称；

3、试验方式：选择进行“交流试验”或“直流试验”；

4、试验方法：可进行“击穿”，“耐压”，“梯度耐压”试验；

5、试验人员：输入检测人员姓名；

6、试验温度：输入试验温度；

7、试验湿度：输入试验湿度；

8、设备型号：显示机器型号，此处不可变；

9、执行标准：选择所使用的标准；

10、试验介质：选择试验介质，或可以自己编辑写入；

11、电极形状：输入电极形状；

12、电极尺寸：输入电极尺寸；

13、使用量程：选择使用量程，分为10KV、20kV、30kv、50kv、100kv；

14、峰降电压：用于判断材料是否击穿，必须输入项；

15、初始电压：用于耐压和梯度耐压试验，在试验开始时将电压升到的位置；

16、升压速度：选择升压的速度，控制在试验过程中升压的快慢；

17、梯度电压：用于梯度耐压试验，设置每次升压的梯度值；

18、梯度时间：用于梯度耐压试验，设置在相应梯度的耐压时间；

19、终止电压：设置在试验过程中电压的上限值；

20、试样制备：设置试样的制备信息；

21、材料名称：设置试验材料的名称；

22、试验时间：选择试验时期，或写入试验日期和时间；

23、报告编号：设置报告编号信息；

24、试样编号：设置试样编号信息，试验样品的规格编码及编号；

25、试样形状：设置试样形状；

26、试样尺寸：输入试样的尺寸；

27、试样厚度：输入试样厚度，用于计算试验强度，必须输入；

28、应    用：确认此界面所做设置；

29、退    出：返回主界面，设置无效；

软件程序控制功能：

1．该设备试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比，局部放大，曲线上任意一段可进行区域放大分析。

2．可对试验数据进行编辑修改，灵活适用；

3．试验条件及测试结果等数据可自动存储；

4．试验报告格式灵活可变，适用于不同用户的不同要求。

5．可对一组试验中曲线数据的有效与否进行人为选定。

6．试验结果数据可导入EXECL。

7． 软件设备人员管理功能，在试验人员可设置自己的试验项目和试验参数，设置自己的试验内容后别人无法进入等功能。

关于仪器质保：1、北广仪器保证提供的设备为需方指定的全新设备，其各项技术指标均符合相关的产品技术要求。2、设备经客户验收合格后，开始计算保修期，设备免费保修期为壹年，设备在质量保质期内，产品在非人为损坏的情况下，由北广仪器负责全保。北广仪器的客服在得到通知后24小时内响应，安排约定维修细节。3、质保期后，我们免费为您维修维护设备，除大型设备外所有设备一律返厂维修，经检验后，电话告知客户问题所在及解决方式，经客户同意后进行维修，维修后发回客户，对于损坏及更换的零部件我们只收取成本费；如客户不认同我们的检验结果，双方另协商维修细节。
