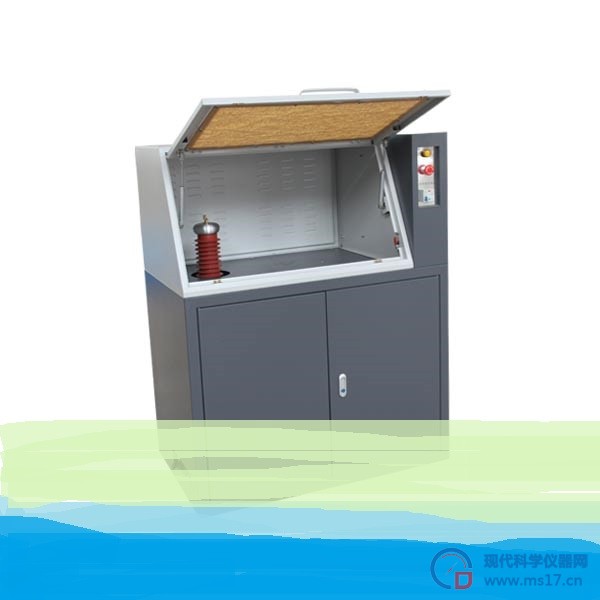

塑料橡胶电压击穿测试仪

塑料橡胶电压击穿测试仪  整机组成：

1、升压部件：由调压器和高压变压器组成0～50KV的升压部分。

2、动部件：由步进电机均匀调节调压器使加给高压变压器的电压变化。

3、检测部件：由集成电路组成的测量电路。通过信号线把检测的模拟信号和开关信号传给计算机。

4、计算机软件：通过智能电路把由检测设备采集的测控信号传给计算机。计算机根据采集的信息控制设备运行并处理试验结果。

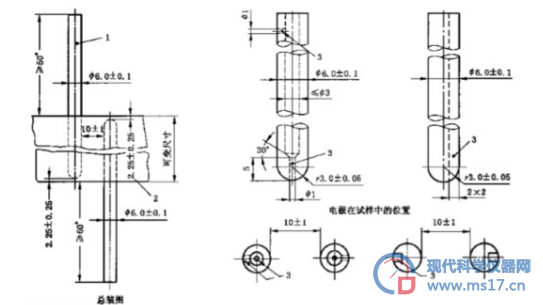

5、试验电极：根据国家标准(1408.1-2006)随设备提供三个电极，具体规格为：Ф25mm×25mm两个；Ф75mm×25mm一个。（订做除外）

塑料橡胶电压击穿测试仪   媒质：

⑴气体媒质：采用空气，如有闪络可在电极周围加柔软硅橡胶防飞弧圈。防飞弧圈与电极之间有一毫米左右的环状间隙，环宽30mm。

⑵液体媒质：常态试验及90℃以下的热态试验采用清洁的变压器油，90℃至300℃以内的热态试验采用清洁的过热气缸油。

介电强度是一种材料作为绝缘体时的电强度的量度. 它定义为试样被击穿时, 单位厚度承受的最大电压, 表示为伏特每单位厚度. 物质的介电强度越大, 它作为绝缘体的质量越好.

介电强度，是材料抗高电压而不产生介电击穿能力的量度，将试样放置在电极之间，并通过一系列的步骤升高所施加的电压直到发生介电击穿，以次测量介电强度。尽管所得的结果是以kv/mm为单位的，但并不表明与试样的厚度无关。因此，只有在试样厚度相同的条件下得到各种材料的数据才有可比性。

试验方法

1、绝缘试样空气中击穿或耐压试验

2、绝缘试样浸油中击穿或耐压试验

3、绝缘试样空气中阶梯击穿或耐压试验

4、绝缘试样浸油中阶梯击穿或耐压试验

注：根据用户要求，可定制其他试验方式

绝缘介电强度试验与绝缘电阻测试

绝缘介电强度试验是在相互绝缘的部件之间或绝缘的部件与地之间,在规定时间内施加规定的电压,以此来确定电机在额定电压下能否安全工作,能否耐受由于开关、浪涌及其它类似现象所导致的过电压的能力,从而评定电机绝缘材料或绝缘间隙是否合适。如果电机有缺陷,则在施加试验电压后,会产生击穿放电或损坏。击穿放电表现为飞弧(表面放电)、火花放电(空气放电)或击穿(击穿放电)现象。过大的漏电流可能引起电参数或物理性能的改变 。

试样的处理

⑴用绸布蘸对试样无腐蚀作用的溶剂,擦净试样。

⑵预处理和条件处理：处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取。有特殊要求的可由产品标准另行规定。

⑶绝缘材料的电气强度随温度和含水量而变化。除被试材料已有规定外者，试样应在23±2℃，相对湿度（50±5）%的条件下处理不少于24h。

⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴，从试样取出到试验完毕不应超过5分钟。绝缘介电强度试验与绝缘电阻测试是不能等同的。清洁、干燥的绝缘体尽管具有高的绝缘电阻,但却可能发生不能经受绝缘介电强度试验的故障;反之,一个脏的、损伤的绝缘体,其绝缘电阻虽然低,但在高电压下也可能不会被击穿。由于绝缘部件是由不同材料制成或是由不同材料合成的,它们的绝缘电阻各不相同。因此,绝缘电阻的测试不能完全代表对清洁度或无损伤程度的直接量度。但是,这种测试对确定高温、潮湿、污物、氧化或挥发性材料等对绝缘特性影响程度是极为有益的 。

事实上,一台由于过热而使绝缘材料已经老化变脆的电机,其绝缘电阻仍可高达100MΩ,但却无法通过绝缘介电强度试验。绝缘电阻测试对绝缘材料受潮特别敏感,对绝缘材料老化则显得力不从心。

绝缘介电强度试验一般采用50Hz正弦波交流电,而绝缘电阻测试均采用直流电。

电气强度测试(electric strength test)又称耐压测试。简单点说，任何电气设备都有一个绝缘强度，不同额定电压的绝缘强度不一样。当超过一定电压等级后，设备的绝缘就会被击穿。电气强度测试就是看在给被测设备加一定的高电压（可以参考IEC标准或者国标），看是否会导致击穿。如果不击穿，则通过，击穿则说明不合格。

一般在设备出厂前做这个试验，在现场可能仅仅是摇绝缘就可以了。另外，该试验是破坏性试验，一旦击穿，不可修复。

电气强度测试(electric strength test)又称耐压测试，是围绕绝缘材料被击穿后呈现出导体特性的特点,考察相关电参数的变化特征,以此判定绝缘材料是否被击穿

使用说明

试样编号：设置试样编号信息，试验样品的规格编码及编号 。

试样形状：设置试样形状。

试样尺寸：输入试样的尺寸。

试样厚度：输入试样厚度，用于计算试验强度，必须输入。

应用：确认此界面所做设置。

退出：返回主界面，设置无效。

第四步：开始试验

        设置完“参数设置”和“试样设置”后，点击“开始试验”按钮，开始试验。如下图.

试验软件：

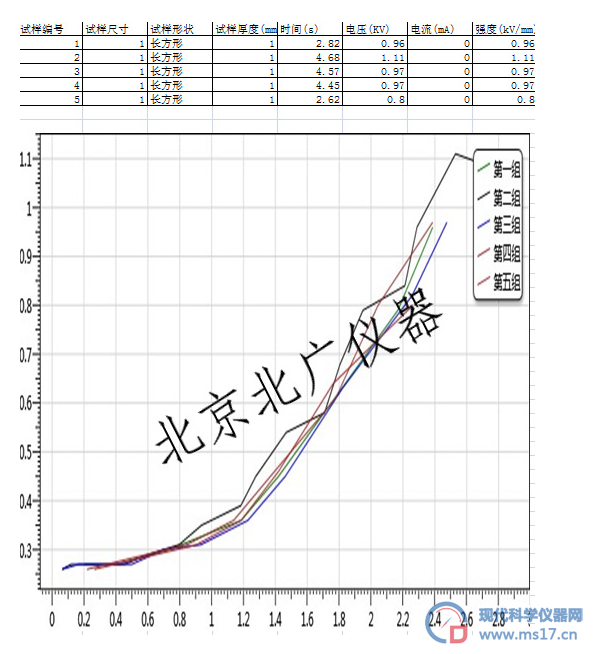

1、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性。

2、可以随时调取当前及历史试验数据进行查看，编辑及修改参数。

3、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果。

4、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果。

5、可设置操作口令，做到专机专人操作，避免无关人员误操作。

常规型号：

BDJC-10KV（1万伏）一般厚度为1-3mm

BDJC-30KV（3万伏）推荐可测厚度2-3mm

BDJC-50KV（5万伏）推荐可测厚度为2-3mm

BDJC-100KV（10万伏）推荐可测厚度为2-5mm

BDJC-150KV（15万伏） 推荐可测厚度为1-6mm

主机配置

变压器 一台

调压器 一台

传感器 二个

步进电机 一台

PLC控制模块 一套

放电系统 一套

电流模块 一套

电压模块 一台

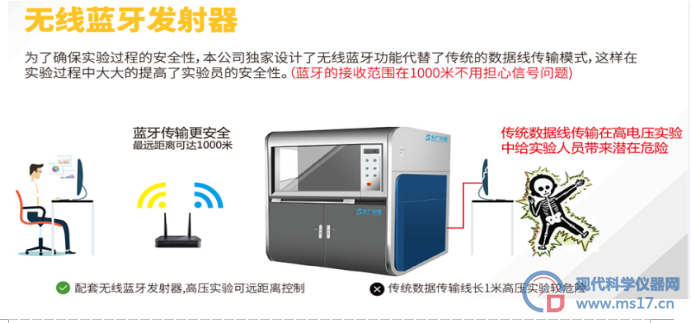

无线接收器 一个

数据处理系统 一套

计算机 一台（选配）

打印机 一台（选配）

实验软件 一套

A/D转换器 一套

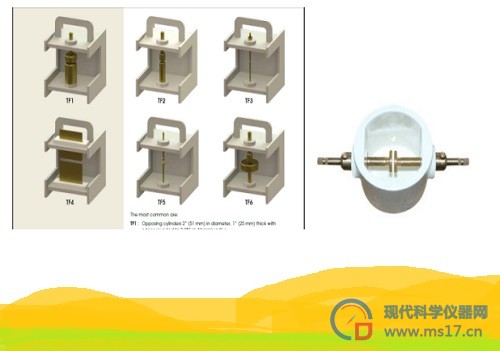

电极支架 一套

电极 三个（可定制）

油槽 一个

手套 一双

连接线 一套

随机文件 一份

证书 一份（选配）

击穿电压是使电介质击穿的电压，电介质在足够强的电场作用下将失去其介电性能成为导体，称为电介质击穿，所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。

在强电场作用下，固体电介质丧失电绝缘能力而由绝缘状态突变为良导电状态。导致击穿的最低临界电压称为击穿电压，在均匀电场中，击穿电压与固体电介质厚度之比称为击穿电场强度，它反映固体电介质自身的耐电强度。

基本功能：

   电压击穿试验仪由电脑控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，调节范围在0.1KV-3KV/S，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。并且能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠。

击穿电压也是评定绝缘油(包括变压器油、电容器油、电缆油等)电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。

对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射电子，当电子具有足够能量时，可使油分子微化离解，于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿，此时的电压被称为击穿电压。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行油中的击穿电压低是变压器工作危险的信号。

对于变压器油国内外标准，规定的击穿电压一般在40-50 kV ，高的达60kV 甚至更多。

仪器特点

1、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性。

2、可以随时调取当前及历史试验数据进行查看，编辑及修改参数。

3、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果。

4、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果。

5、可设置操作口令，做到专机专人操作，避免无关人员误操作。

技术参数

01、输入电压： 交流220 V

02、输出电压： 交流 0--50 KV  直流0—70 KV

03、电器容量： 5KVA

04、高压分级： 0--5KV； 0-10KV；0-20KV

05、升压速率： 100V/S  200V/S  500V/S  1000V/S 2500V/S 3000V/S

06、试验方式：直流试验：1、击穿试验 2、梯度升压  3、耐压试验

           交流试验：1、击穿试验  2、梯度升压  3、耐压试验

07、击穿判停方式：1、电压判停 2、电流判停

08、电压试验精度： ≤ 1％

09、电极规格： ￠25mm 两个   ￠75mm一个

10、主机尺寸：长宽高-800*800*1450（MM）

注意事项：

本仪器为高压试验设备，使用时必须注意以下几点

1， 仪器安装时应具有独立的接地线。

2， 在开机前，操作者要首先熟悉操作方法。

3， 仪器不能在有强烈腐蚀性气体及有颗粒杂质的气体环境中使用。

4， 试验环境温度15度到25度之间，相对湿度60％到70％之间

5， 试样击穿瞬间有火花产生并伴有声响，属正常现象。

6， 每次更换试样或接触高压电极时必须用高压放电棒对高压电极进行放电，放电时间5秒以上。

7， 每次进行试验前，必须检查仪器接地。

条件处理与试验环境

项目    温度（℃）    时间（h）    相对湿度( % )    注意事项

高温处理与热态试验环境    90±2

105±2

120±2

130 ± 2

155±2

180±2

200±2

220±2

250±2

275±5

320±5    ＜40h

可由试样的温度，时间与性能的关系曲线来确定

        在规定的处理条件下放入试样并开始计时。

热态试样须在试样温度达到规定的

浸蒸馏水、沸水或其他液体处理    20±5

100±5

        0.5、1、2、4、6、8、16、24、48、96    在规定的处理条件下放入试样并开始计时。

试样经浸沸水或其他高温液体处理后取出随即放入同类常温液体中冷却到温度数20±5℃

受潮处理与潮湿环境    20±5    95±3    0.5、1、2、3、4、8、16、24、48、96、7天或7天的整数倍    1.在规定的处理条件下放入试样并开始计时。

关于仪器质保：1、北广仪器保证提供的设备为需方指定的全新设备，其各项技术指标均符合相关的产品技术要求。2、设备经客户验收合格后，开始计算保修期，设备免费保修期为壹年，设备在质量保质期内，产品在非人为损坏的情况下，由北广仪器负责全保。北广仪器的客服在得到通知后24小时内响应，安排约定维修细节。3、质保期后，我们免费为您维修维护设备，除大型设备外所有设备一律返厂维修，经检验后，电话告知客户问题所在及解决方式，经客户同意后进行维修，维修后发回客户，对于损坏及更换的零部件我们只收取成本费；如客户不认同我们的检验结果，双方另协商维修细节。
