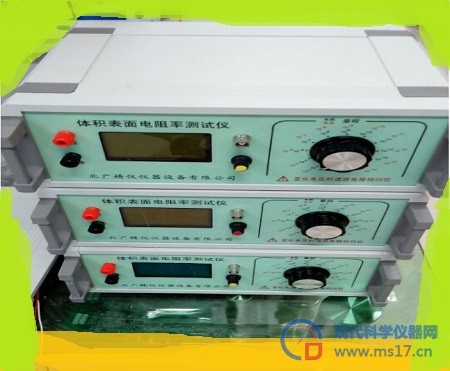

塑胶表面电阻率测试仪厂家

塑胶表面电阻率测试仪厂家   应满足下例要求：

1、测试电压范围应包括：100V~500V

2、测量范围应包括：1×106Ω~1×1017Ω

3、阻值大于1012Ω时，测量误差应小于±20%，阻值不大于1012Ω时，测量误差应小于±10%。

4、输入接线的绝缘电阻应大于仪器输入电阻的100倍。

5、测试时试样及测量导线应有良好。

6、仪器应定期进行校验。

塑胶表面电阻率测试仪厂家  方法

测量高电阻常用的方法是直接法或比较法。

直接法是测量加在试样上的直流电压和流过它的电流（伏安法）而求得未知电阻。

比较法是确定电桥线路中试样未知电阻与电阻器已知电阻之间的比值，或是在固定电压下比较通过这两种电阻的电流。

附录A给出了描述这些原理的例子。

伏安法需要一适当精度的伏特表，但该方法的灵敏度和度主要取决于电流测量装置的性能，该 装置可以是一个检流计或电子放大器或静电计。

电桥法只需要一灵敏的电流检测器作为零点指示器，测量度主要取决于已知的桥臂电阻器，这 些桥臂电阻应在宽的电阻值范围内具有高的精密度和稳定性。

电流比较法的度取决于已知电阻器的度和电流测量装置，包括与它相连的测量电阻器的 稳定度和线性度。只要电压是恒定的，电流的确切数值并不重要。

对于不大于1011Ω的电阻，可以按照11.1用检流计采用伏特计一安培计法来测定其体积电阻率。 对于较高的电阻，则推荐使用直流放大器或静电计。

在电桥法中，不可能直接测量短路试样中的电流（见11.1）。

利用电流测量装置的方法可以自动记录电流，以简化稳态测试过程（见11.1）。

现己有测量高电阻的一些专门的线路和仪器。只要它们有足够的度和稳定度，且在需要时能使试样短路并在电化前测量电流者，均可使用。

技术指标

序号    项目    参数

1    电阻测量范围    0.01×104Ω～1×1018Ω

2    电流测量范围为    2×10-4A～1×10-16A

3    双表头显示    3.1/2位LED显示

4    内置测试电压    100V、250V、500V、1000V

5    基本准确度    1% (*注)

6    内置测试电压    100V、250、500、1000V

7    使用环境    温度：0℃～40℃相对湿度<80%

8    供电形式    AC 220V，50HZ，功耗约5W

9    仪器尺寸    285ｍｍ× 245ｍｍ× 120 mm

10    质量    约2.5KG

电阻定律

导体的电阻R跟它的长度L、电阻率ρ成正比，跟它的横截面积S成反比，这个规律就叫电阻定律(law of resistance)，公式为R=ρL/S 。其中ρ：制成电阻的材料的电阻率，L：绕制成电阻的导线长度，S：绕制成电阻的导线横截面积，R：电阻值。

公式：R=ρL/S，R=U/I

ρ——制成电阻的材料电阻率，国际单位制为欧姆 · 米（Ω · m) ；

L——绕制成电阻的导线长度，国际单位制为米（m)；

S——绕制成电阻的导线横截面积，国际单位制为平方米（m2） ；

R——电阻值，国际单位制为欧姆，简称欧（Ω）；

U——电压值，国际单位制为伏特，简称伏（v）；

I——电流值，国际单位制为安培，简称安（A）。

其中：

ρ叫电阻率：某种材料制成的长1米、横截面积是1平方毫米的导线的电阻，叫做这种材料的电阻率。是描述材料性质的物理量。国际单位制中，电阻率的单位是欧姆·米，常用单位是欧姆·平方毫米/米。与导体长度L，横截面积S无关，只与物体的材料和温度有关，有些材料的电阻率随着温度的升高而增大，有些反之。

典型应用

1 测量防静电鞋、导电鞋的电阻值

按照国家标准GB4386-84《防静电胶底鞋（靴）、导电胶底鞋（靴）电阻值测量方法》防静电鞋的电阻值必须为0.5.×105Ω1.0×108Ω范围内，导电鞋的电阻值必须不大于1.5X105欧姆.不仅制造厂在出厂时必须按这一标准检验，合格后才能出厂，在工厂使用过程中也必须按这一标准进行定期检验，合格后才能穿用。

制造厂测量新鞋的电阻值时，应将硫化后有新鞋放置24小时以上，然后在测量所要求的温度、湿度环境中放置2小时以后才能进行测量。使用单位在定期检测时应将鞋洗干净，其温湿度的要求及放置时间同上。测量环境要求为：温度：10℃ ～ 40℃相对湿度为40% ～ 70%。 由于HEST121型数字表面、体积电阻率测定仪是内部同时测量电压和电流，且直接显示出电阻值，所以不必另外使用电压表和电流表以及计算电阻值。

通常测试防静电鞋只用106、107、108Ω档，测试完毕将开关拨回104档。

    根据上述测试的结果，根据标准来确定被测鞋是否合格或能否穿用。

2. 测量防静电材料的电阻及电阻率

    一般防静电材料的电阻值在105 Ω～1010 Ω左右的范围内，其测量电极可采用三电极或二电极，其具体测量方法可参照有关的标准或有关资料。

3. 测量计算机房用活动地板的系统电阻值

    按照国家标准ＧＢ6650-86《计算机房用活动地板技术条件》。采用该标准的电极（也可用三电极中的主电极）测量。

4. 测量绝缘材料电阻(率)

    绝缘材料如塑料（聚乙稀，聚氯乙稀，尼龙等）橡胶等的电阻率很高，测量时应采取屏蔽措施，以免读数不稳甚至无法测量。测量时可采用三电极。具体方法可参照国家标准GB1410。

5. 测量电流及1014Ω以上超高电阻的测量

    当测量超过1014Ω以上的超高电阻时,可以通过测量电流的方法,然后用欧姆

定律求出超高电阻值。测量电流与测量电阻的方法基本相同，

例如：电流表头显示读数为1.234，量程位置处在10－8，则电流为 I=1.234×10-8  A

利用欧姆定律

    V

R= ---

    I

可以计算出电阻值。利用测量电流的方法可测量超过1014Ω以上的超高电阻1015～1018Ω。

标准配置：

序号    配置    数量    单位

1      主机      1    台

2      屏蔽箱    1    台

3      电极      1    套

4      测试线+电源线    5    条

5      说明书+合格证    2    份

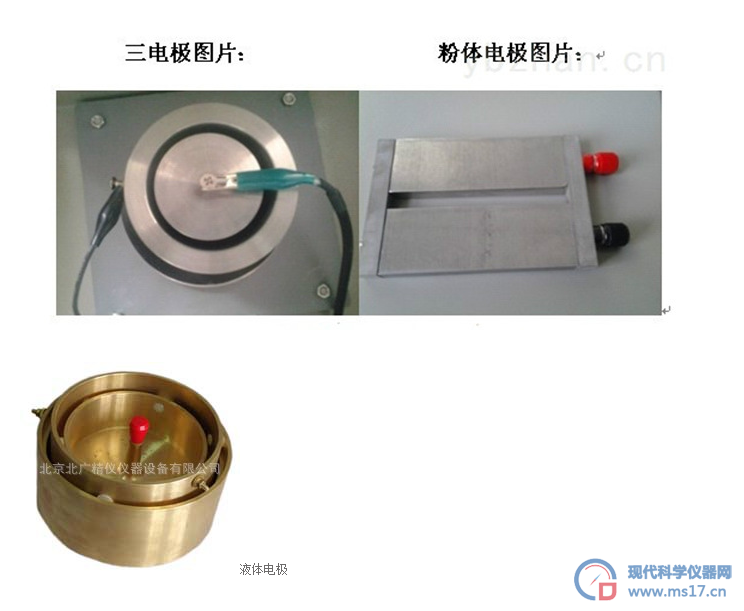

仪器配不同的测量电极可以测量不同材料（固体、粉体或液体）的体积电阻率和表面电阻率或电导率。

符合标准

GB/T 1410-2006 、GB 12014 、GB/T 20991-2007 、GB 4385-1995 、GB 12158-2006 、GB 4655-2003 、GB/T 12703.4-2010 、GB/T 12703.6-2010 、GB 13348-2009 、GB/T 15738-2008 、GB/T 18044-2008 、GB/T 18864-2002 、GB/T 22042-2008 、GB/T 22043-2008 、GB/T 24249-2009 、GB 26539-2011 、GB/T 26825-2011 、GB 50515-2010 、GB 50611-2010 、GJB 105-1998-Z 、GJB 3007A-2009 、GJB 5104-2004

使用条件

①环境温度： 0～40℃

②相对温度：≤70%

③供电电流：交流 220V±10%50Hz

什么是电阻率？

电阻跟导体的材料、横截面积、长度有关。

导体的电阻与两端的电压以及通过导体的电流无关。

导体电阻跟它长度成正比，跟它的横截面积成反比．

工作原理

        根据欧姆定律，被测电阻Rx等于施加电压V除以通过的电流I。传统的高阻计的工作原理是测量电压V固定，通过测量流过取样电阻的电流I来得到电阻值。从欧姆定律可以看出，由于电流I是与电阻成反比，而不是成正比，所以电阻的显示值是非线性的，即电阻无穷大时，电流为零，即表头的零位处是∞，其附近的刻度非常密，分辨率很低。整个刻度是非线性的。又由于测量不同的电阻时，其电压V也会有些变化，所以普通的高阻计是精度差、分辨率低。

       本仪器是同时测出电阻两端的电压V和流过电阻的电流I，通过内部的大规模集成电路完成电压除以电流的计算，然后把所得到的结果经过A/D转换后以数字显示出电阻值，即便是电阻两端的电压V和流过电阻的电流I是同时变化，其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流Ｉ的变化而变，所以，即使测量电压、被测量电阻、电源电压等发生变化对其结果影响不大，其测量精度很高，从理论上讲其误差可以做到零，而实际误差可以做到千分之几或万分之几。

重现性

由于给定试样的电阻随试验条件而改变以及各个试样之间材料的不均匀性，故通常测量的不重现性不是接近于土10%，而常常有较大的分散性（在大致相同的条件下测得值的比值可能会是10比1）。

为使在相似的试样上进行的测量具有可比性，必须在大致相等的电位梯度下进行测量。

表面电阻

施加规定的直流电压，测定试样表面的两个测量电极（图1b）中电极1和2）间的电阻。应在1min 的电化时间后测量电阻，即使在此时间内电流还没有达到稳定的状态。

体积电阻率

为测定体积电阻率，试样的形状不限，只要能允许使用第三电极来抵消表面效应引起的误差即可。对于表面泄漏可忽略不计的试样，测量体积电阻时可去掉保护，只要己证明去掉保护对结果的影响可忽 略不计。

在被保护电极与保护电极之间的试样表面上的间隙要有均匀的宽度，并且在表面泄漏不致于引起 测量误差的条件下间隙应尽可能的窄。lmm的间隙通常为切实可行的 小间隙。

图2及图3给出了三电极装置的例子。在测量体积电阻时，电极1是被保护电极，电极2为保护电 极，电极3为不保护电极。被保护电极的直径d1（图2）或长度l1（图3）应至少为试样厚度h的10倍，通 常至少为25mm。不保护电极的直径d4（或长度［4）和保护电极的外直径d3（或保护电极两外边缘之间 的长度［3）应该等于保护电极的内径d2（或保护电极两内边缘之间的长度lz）加上至少2倍的试样厚度。

保护

组成测量线路的绝缘材料，好应具有与被试材料差不多的性能。试样的测量误差可以由下列原 因产生：

a) 外来寄生电压引起的杂散电流，通常不知道它的大小，并具有漂移的特点；

b) 具有未知而易变的电阻值的绝缘与试样电阻、标准电阻器或电流测量装置的不正常的分路。 使线路所有部分在使用状态下有尽可能高的绝缘电阻来近似地修正这些影响因素。这种做法可能导致测试设备很笨重，而又不足以测量高于几百兆欧的绝缘电阻。较为满意的修正方法是使用保护技术来实现。

保护就是在所有关键的绝缘部位插入保护导体，保护导体截住所有可能引起误差的杂散电流。这 些保护导体联接在一起，组成保护系统并与测量端形成兰端网络。当线路联接恰当时，所有外来寄生电 压产生的杂散电流被保护系统分流到测量电路以外，任一测量瑞到保护系统的绝缘电阻与一电阻低得 多的线路元件并联，试样电阻仅限于两测量端之间。采用这个技术可大大地减小误差概率。图1为使 用保护电极测量体积电阻和表面电阻的基本线路。

图5和图7给出了电流测量法中保护系统的使用方法，图中指出保护系统接到电源和电流测量装 置的连接点。图6表示惠斯登电桥法，其保护系统接到两个较低电阻值的桥臂的连接点上。在所有情况下，保护系统必须完善，包括对测试人员在测量时操作的任何控制仪器的保护。

在保护端和被保护端之间所存在的电解电动势、接触电动势或热电动势较小时，均能被补偿掉，使 这样的电动势在测量中不会引人显著的误差。

在电流测量法中，由于电流测量装置与被保护端和保护系统之间的电阻并联可能产生误差，因此， 这个电阻宜至少为电流测量装置电阻的10倍，好为100倍。在有些电桥法中，保护端和测量端具有 大致相同的电位，不过电桥中的→个标准电阻器与不保护端和保护系统之间的电阻是并联的。这个电 阻应至少为标准电阻的10倍，好为100倍。

为确保设备的操作令人满意，应先断开电源和试样的连线进行一次测量。此时，设备应在它的灵敏 度许可范围内指示出元穷大的电阻。如果有一些己知电阻值的标准电阻，则可用来检查设备运行是否良好。

报告

报告应至少包括下述情况：

a) 电阻率测试仪（电阻率测定仪）关于材料的说明和标志（名称、等级、颜色、制造商等）；

b) 电阻率测试仪（电阻率测定仪）试样的形状和尺寸；

c) 电阻率测试仪（电阻率测定仪）电极和保护装置的形式、材料和尺寸；

d) 电阻率测试仪（电阻率测定仪）试样的处理（清洁、预干燥、处理时间、湿度和温度）等；

e) 电阻率测试仪（电阻率测定仪）试验条件（试样温度、相对由度）；

f) 电阻率测试仪（电阻率测定仪）测量方法；

g) 电阻率测试仪（电阻率测定仪）施加电压；

h) 电阻率测试仪（电阻率测定仪）体和、电阻率（需要时）；

注1：当规定了一个固定的电化时间时，注明此时间，给出个别值，并报告中值作为体积电阻率。

注 2 ： 当在不同的电化时间后测试时，应按如下要求报告：

当在相同的电化时间里试样达到一个稳定状态肘，给出个别值，并报告中值作为体积电阻率。 在这个电化时 间里有某些试样不能达到稳定状态，则报告不能达到稳定状态的试样数，并分别地给出它们的结果。 当测试结果取决于电化时间时，则报告它们之间的关系，例如．以图的形式或给出在电化Imin、10min和100min后的体积电阻率的中值。

i) 表面电阻率（需要时）：

给出电化时间为1 min的个别值，并报告其中值作为表面电阻率。
