三电极法体积表面电阻率测定仪

三电极法体积表面电阻率测定仪  电阻率是用来表示各种物质电阻特性的物理量。某种物质所制成的原件（常温下20°C）的电阻与横截面积的乘积与长度的比值叫做这种物质的电阻率。电阻率与导体的长度、横截面积等因素无关，是导体材料本身的电学性质，由导体的材料决定，且与温度、压力、磁场等外界因素有关。

电阻率在国际单位制中的单位是Ω·m，读作欧姆米，简称欧米。常用单位为“欧姆·厘米”。

三电极法体积表面电阻率测定仪  测量电流及1014Ω以上超高电阻的测量

    当测量超过1014Ω以上的超高电阻时,可以通过测量电流的方法,然后用欧姆

定律求出超高电阻值。测量电流与测量电阻的方法基本相同，

例如：电流表头显示读数为1.234，量程位置处在10－8，则电流为 I=1.234×10-8  A

利用欧姆定律

    V

R= ---

    I

可以计算出电阻值。利用测量电流的方法可测量超过1014Ω以上的超高电阻1015～1018Ω。

技术参数

1、电阻测量范围： 0.01×104Ω ～1×1018Ω。

2、电流测量范围： 2×10-4A～1×10-16A

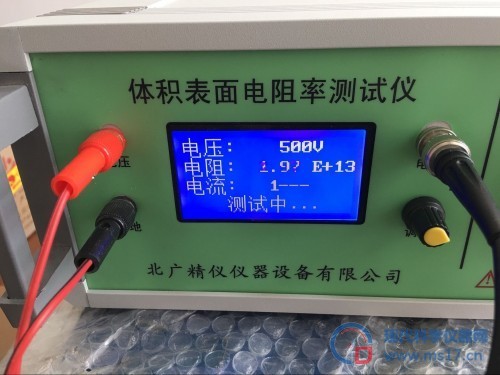

3、显 示 方 式：液晶、电阻、电流双显示

4、内置测试电压： 10V 、50V、100V、250V、500V、1000V（任意切换）；

5、基本准确度：≤1%；

6、使用环境：温度：0℃～40℃，相对湿度<80%

7、供电形式：AC 220V，50HZ，功耗约5W

8、全自动测量、体积小、重量轻、准确度高，电阻、电流双显示，性能好稳定、读数方便

9、所有测试电压(10V/50V/100/250/500/1000V) 测试时电阻结果直读

10、配置：

主机：一台

屏蔽箱+电极：一套

测试线：五条

说明书+合格证+保修卡：各一份

典型应用

1．测量防静电鞋、导电鞋的电阻值

2、测量防静电材料的电阻及电阻率

3、测量计算机房用活动地板的系统电阻值

4、测量绝缘材料电阻(率)

5、光电二极管暗电流测量

6、物理,光学和材料研究

 测量时从低次档逐渐拔往高次档

  每拨一次稍停留1～2秒以便观察显示数字，当有显示值时应停下，记录当前的数字即是被测电阻值。若显示“1”时，表示欠量程应往高次档拔。直到有显示数字时为止。当有显示数字时不能再往高次档拨，否则有可能损坏仪器(机内有过电流保护电路)。除104 Ω档之外，当显示低于1.99，表示过量程应换低档!

注意事项：

1、测定电极必须放置在高绝缘的垫板上。

2、测定电极在测试前后，均应做好清洗工作，特别是三只电极的支撑件不得受到试样的污染

准备工作：

1、取被测液体（如：增塑剂）试样50ml。

2、试样应在温度23±2℃，相对湿度65±5%的条件下处理2小时以上。

电阻的作用：

电阻在电路中的作用：利用著名的欧姆定律可以利用电阻控制电路中的电压、电流。

电阻的主要物理特征就是可以变电能为热能，因此热水器中的发热元件、电灯泡、电烫斗就是利用了电阻的作用制成的。另外电阻有怕热的特性，当导体材料温度升高时材料的电阻率会增大（有些材料则表现为减小），因此利用电阻的这种特性可以制作温度测量计（不知道你看见过没，插一根“铁丝”就能测量温度的方法就是利用了这种电阻材料作用的）。

另外一些材料的电阻还会受到光线照射的印象，而利用这样的材料可以制成光敏电阻，利用这点作用可以方便的设计光控电路以及光的测量和光电转换等领域。

应满足下例要求：

1、测试电压范围应包括：100V~500V

2、测量范围应包括：1×106Ω~1×1017Ω

3、阻值大于1012Ω时，测量误差应小于±20%，阻值不大于1012Ω时，测量误差应小于±10%。

4、输入接线的绝缘电阻应大于仪器输入电阻的100倍。

5、测试时试样及测量导线应有良好。

6、仪器应定期进行校验。

金属的电阻率较小，合金的电阻率较大，非金属和一些金属氧化物更大，而绝缘体的电阻率极大。锗、硅、硒、氧化铜、硼等的电阻率比绝缘体小而比金属大，我们把这类材料叫做半导体(semiconductors)。

总结：常态下（由表可知）导电性能 好的依次是银、铜、铝，这三种材料是 常用的，常被用来作为导线等。银的价格偏贵，因此铜用的 为广，几乎所有应用的导线都是铜制作的（精密仪器、特殊场合除外）。铝线由于化学性质不稳定容易氧化已被淘汰。由于铝密度小，取材广泛，且价格比铜便宜，被广泛用于电力系统中传输电力的架空输电线路。为解决铝材刚性不足缺陷，一般采用钢芯铝绞线，即铝绞线内部包有一根钢线，以提高强度。银导电性能 好，但由于成本高很少被采用，只有在高要求场合才被使用，如精密仪器、高频震荡器、航天等。在某些场合仪器上触点也有用金的，因为金的化学性质稳定，并不是因为其电阻率小所致。

测试

测量时从低档位逐渐拔往高档，每拨一次稍停留1～2秒以使观察显示数字， 当被测电阻大于仪器测量量程时，电阻表显示“1”，此时应继续将仪器拨到量程更高的位置，当测量仪器有显示值时应停下，当前的数字乘以档次即是被测电阻值。当有显示数字时不要再往更高次档拨，否测仪器会过量程，机内保护电路开始工作，仪器测量准确度会下降。

测量防静电鞋、导电鞋的电阻值

按照国家标准GB4386-84《防静电胶底鞋（靴）、导电胶底鞋（靴）电阻值测量方法》防静电鞋的电阻值必须为0.5.×105Ω1.0×108Ω范围内，导电鞋的电阻值必须不大于1.5X105欧姆.不仅制造厂在出厂时必须按这一标准检验，合格后才能出厂，在工厂使用过程中也必须按这一标准进行定期检验，合格后才能穿用。

制造厂测量新鞋的电阻值时，应将硫化后有新鞋放置24小时以上，然后在测量所要求的温度、湿度环境中放置2小时以后才能进行测量。使用单位在定期检测时应将鞋洗干净，其温湿度的要求及放置时间同上。测量环境要求为：温度：10℃ ～ 40℃相对湿度为40% ～ 70%。 由于HEST121型数字表面、体积电阻率测定仪是内部同时测量电压和电流，且直接显示出电阻值，所以不必另外使用电压表和电流表以及计算电阻值。

通常测试防静电鞋只用106、107、108Ω档，测试完毕将开关拨回104档。

根据上述测试的结果，根据标准来确定被测鞋是否合格或能否穿用。

电阻率的计算公式为：

   ρL

R= —

   S

ρ为电阻率——常用单位Ω·mm2/m

S为横截面积——常用单位㎡

R为电阻值——常用单位Ω

L为导线的长度——常用单位m

电阻定律

导体的电阻R跟它的长度L、电阻率ρ成正比，跟它的横截面积S成反比，这个规律就叫电阻定律(law of resistance)，公式为R=ρL/S 。其中ρ：制成电阻的材料的电阻率，L：绕制成电阻的导线长度，S：绕制成电阻的导线横截面积，R：电阻值。

公式：R=ρL/S，R=U/I

ρ——制成电阻的材料电阻率，国际单位制为欧姆 · 米（Ω · m) ；

L——绕制成电阻的导线长度，国际单位制为米（m)；

S——绕制成电阻的导线横截面积，国际单位制为平方米（m2） ；

R——电阻值，国际单位制为欧姆，简称欧（Ω）；

U——电压值，国际单位制为伏特，简称伏（v）；

I——电流值，国际单位制为安培，简称安（A）。

其中：

ρ叫电阻率：某种材料制成的长1米、横截面积是1平方毫米的导线的电阻，叫做这种材料的电阻率。是描述材料性质的物理量。国际单位制中，电阻率的单位是欧姆·米，常用单位是欧姆·平方毫米/米。与导体长度L，横截面积S无关，只与物体的材料和温度有关，有些材料的电阻率随着温度的升高而增大，有些反之。

测试电压（V）

DC—10V

DC—50V

DC—100V

DC—500V

DC—1000V

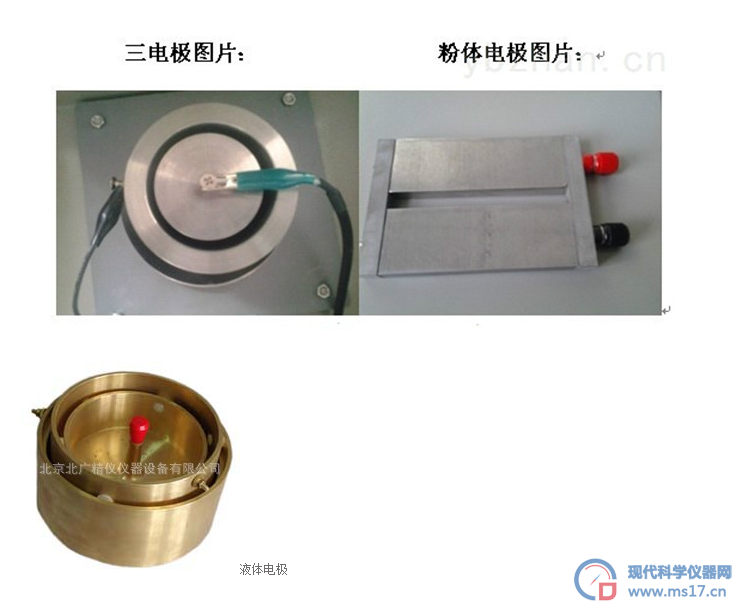

本仪器配不同的测量电极（夹具）可以测量不同材料（固体、粉体或液体）的体积电阻率和表面电阻率或电导率。适用于橡胶、塑料、薄膜、及粉体、液体、及固体和膏体形状的各种绝缘材料体积和表面电阻值的测定。本仪器除能测电阻外，还能直接测量微弱电流。

 重要性和用途：

1绝缘材料用于电子系统彼此和与地面之间隔离，该材料能提供零部件的机械支撑。由于此用途，通常要求具有尽可能高的绝缘电阻，以与可接受的机械、化学和耐热性能一致。因为绝缘电阻或电导组合了体积和表面电阻或电导，当实际使用时，要求试验样本和电极具有相同的形式，此时的测量值是非常有用的。表面电阻或电导随着湿度发生快速变化，然而体积电阻或电导则稍微变化，尽管总的变化在一些变化可能更大。

2电阻或电导可用于间接预测某些材料的低频率电介质击穿和损耗因数性能。电阻或电导通常作为湿度含量，固化程度，机械连续性或不同类型老化的间接测量方式。这些间接测量的效用取决于通过理论或经验研究确立的相关度。表面电阻的降低可导致因为电场强度降低而发生电介质击穿电压的增加，或者由于应力面积的增加而发生电介质击穿电压的降低。

3所有的电介质电阻或电导都取决于电化时间长短和施加的电压值（除了普通的环境变量之外）。这些因素必须已知，同时报告，以使得电阻或电导测量值有意义。在电绝缘材料工业中，形容词“表观”通常适用于在任意选择电化时间条件下获得的电阻值。见X1.4。

4体积电阻或电导可通过在特定应用场合设计某个绝缘体使用的电阻和尺寸数据计算得出。研究已经表明电阻或电导随着温度和湿度的变化而变化（1,2,3,4）4，同时在设计工作条件时，必须已知这种变化。体积电阻或电导测量值通常用于检查绝缘材料的均匀性，或者对于加工，可探测影响材料质量的导电杂质，而这不容易通过其它方法观察到。

5体积电阻超过1021Ω·cm(1019Ω·cm)时，样本在普通实验室条件测试获得的数值计算得出体积电阻，如果结果确实可疑，则应考虑通常使用的测量设备的局限性。

6表面电阻或电导不能精确测量，只能近似测量，因为体积电阻或电导总是受到测量方法的影响。测量值还受到表面污染的影响。表面污染及其积聚速度受到许多因素的影响，包括静电充电和界面张力。这些因素反过来可以影响表面电阻。当包括污染，但是在通常常识下判断不是电绝缘材料的材料性能时，此时表面电阻或电导可视为与材料性能相关。

符合标准及适用范围：

    完全符合国家标准GB1410－2006固体电工绝缘材料绝缘电阻、体积电阻系数和表面电阻试验方法，ASTM D257 绝缘材料的直流电阻或电导试验方法　等标准要求。

    本仪器配不同的测量电极（夹具）可以测量不同材料（固体、粉体或液体）的体积电阻率和表面电阻率或电导率。适用于橡胶、塑料、薄膜、及粉体、液体、及固体和膏体形状的各种绝缘材料体积和表面电阻值的测定。本仪器除能测电阻外，还能直接测量微弱电流。

产品特点：

本仪器具有精度高、显示迅速、稳定性好、读数方便, 适用于防静电产品 如防静电鞋、防静电塑料橡胶制品、计算机房防树脂云母体积表面电阻率测试仪静电活动地板等电阻值的检验以及绝缘材料和电子电器产品的绝缘电阻测量。本仪器除能测电阻外，还能直接测量电流如电子器件暗电流等。

适用材料：

橡胶、塑料、聚酯薄膜、胶片、硅胶、光伏组件、汽车零部件、复合材料、陶瓷、玻璃、云母、树脂等固体绝缘材料。配备不同电极还可测试液体、粉末材料。

体积电阻率测定仪，表面电阻率测定仪，体积表面电阻测试仪，绝缘材料电阻率测定仪，橡胶电阻率测试仪，塑料薄膜体积表面电阻率测定仪，体积电阻率表面电阻率测定仪，固体绝缘材料表面电阻率测试仪，电阻率测试仪,液体体积电阻率测定仪，粉体体积电阻率测定仪，三电极法体积表面电阻测定仪

调零

在“Rx”两端开路的情况下,调零使电流表的显示为0000 .注意：在“Rx”两端不开路，如接在电阻箱或被测量物体上时调零后测量会产生很大的误差。一般一次调零后在测试过程中不需再调零。 完毕后关机。

体积电阻

在测试以前应使试样具有电介质稳定状态。为此，通过测量装置将试样的测量电极1和3短路 （图la）），逐步增加电流测量装置的灵敏度到符合要求，同时观察短路电流的变化，如此继续到短路电 流达到相当恒定的值为止，此值应小于电化电流的稳定值，或者小于电化100min的电流。由于短路电 流有可能改变方向，因此即使电流为零，也要维持短路状态到需要的时间。当短路电流Io变得基本恒 定时（可能需要几小时），记下Io的值和方向。

然后加上规定的直流电压井同时开始记时。除非另有规定，在如下每个电化时间作一次测量： 1 min、2min、5min、10min、50min、100min。如果连续两次测量得出同样的结果，责可以结束试验并用这个电流值来计算体积电阻。记录次观察到相同测量结果时的电化时间。如果在100min内不 能达到稳定状态，则记录体积电阻与电化时间的函数关系。

作为验收试验，按照有关规范的规定，使用一个固定的电化时间如lmin后的电流值来计算体积电阻率。

本仪器可提供中国计量院校准鉴定证书
