1、一台主机配置3个模拟传感器通道,分别是力、变形、扩展通道;
2、一台主机配置3个光电编码器接口,测量大变形(两个接口)和位移;
3、程序采用开放的数据库结构定义,标准配置包含国标GB/T 228.1-2010、GB 7314-2005等试验方法,可根据用户要求定制特殊的试验方法;
4、全程显示拉试验力、压试验力最大值,最小分辨率可以根据需要自行设定,可自动校准和检定;全程分辨率不变。
5、全程显示变形最大值,最小分辨率可以根据需要自行设定,可自动校准和检定;全程分辨率不变。
6、同时记录力-时间,变形-时间,位移-时间、应力-时间、应变-时间、力-变形、力-位移、应力-应变等试验曲线,高速采样及处理,可随时切换观察,曲线放大、移动、遍历处理无任何滞后或不连贯现象。;
7、采用人机交互方式分析计算测试材料的机械性能指标,试验结束时自动计算弹性模量、屈服强度、塑性延伸应力等(试验方法不同,分析的数据也会不同),在自动分析的基础上,还可以人工修正分析结果,提高分析的准确性;
8、试验数据采用数据库管理方式,自动保存所有试验数据和曲线;
9、提供多种报表打印接口,用户可根据需要编辑任何格式的报表,并打印输出;

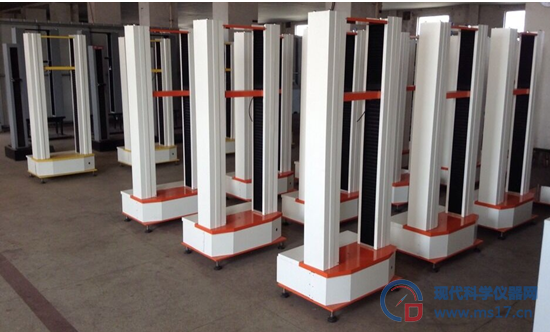

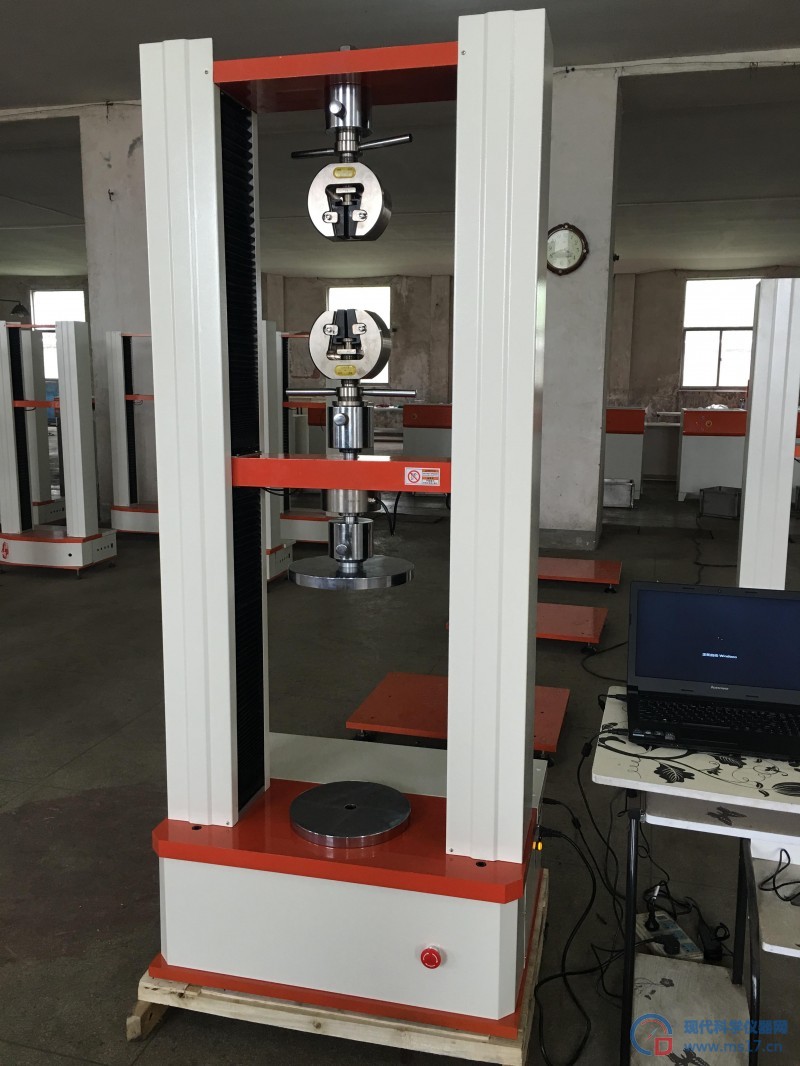

金属管弯曲强度试验机 本仪表采用放大器,A/D、微处理器、高性能高清晰的液晶显示屏构成,整个系统采用类似手机PDA键盘,光标导航,全中文显示,浮点数数据处理,结构简单操作方便,自动计算存储,适合于企业,质检单位材料力学性能检测仪表。
试验机的分级
试验机按其测量力的量值和变形量值与其他参数所具有的准确度,以及试验机性能能够达到的多项技术指标划分为0.5级和1级两个级别。各级别的技术指标见表3~表7。
表3试验机级别和测力系统允许误差
试验机级别 |
最大允许值 % |
||||
示值相对误差
q |
示值重复性相对误差 b |
示值进回程相对误差
|
零点相对误差
f0 |
相对分辨力
a |
|
0.5 |
±0.5 |
0.5 |
±0.75 |
±0.25 |
0.25 |
1 |
±1.0 |
1.0 |
±1.5 |
±0.5 |
0.5 |
金属延性试验
GB/T232-1999金属材料 弯曲试验方法
GB/T233-2000金属材料 顶锻试验方法
GB/T235-1999金属材料 厚度等于或小于3mm薄板和薄带 反复弯曲试验方法
GB/T238-2002金属材料 线材 反复弯曲试验方法
GB/T239-1990金属线材扭转试验方法
GB.T241-1990金属管液压试验方法
GB/T242-1997金属管 扩口试验方法
GB/T224-1997金属管 弯曲试验方法
GB/T245-1997金属管 卷边试验方法
GB/T246-1997金属管 压扁试验方法
GB/T2976-2004金属材料 线材 缠绕试验方法
GB/T4156-1984金属杯突试验方法(厚度0.2~2mm)
GB/T17104-1997金属管 管环拉伸试验方法
主要规格及技术参数
序号 检 验 项 目 技 术 要 求
1 试验力 5000N 100N 200N 500N 1000N 2000N 3000N 5000N
2 试验力测量范围 负荷的2%~100%
3 位移测量 分辨率0.01mm
4 试验力示值相对误差 优于±1%
5 试验力示值重复性相对误差 ≤1%
6 试验力零点相对误差 ±0.1%
7 速度范围 0.05-500mm/min
8 速度精度 优于±1%
9 有效拉伸空间 700mm
10 电源 ~220V±10% 50Hz 0.5kW
11 外形尺寸(mm) 400*400*1300
校准
校准是调整精度的关键部分,试验机的准确度关键步骤,具有自动校准,输入数据后一键完成功能,当挂上砝码,目标值输入你要矫正值后按确定键,仪表自动将数值校正。
进入校准界面,按‘标定’键,进入密码输入界面显示
‘密码:000000’输入系统默认密码123456进入校准界面,进入后界面显示当前力值,峰值、位移、目标值、速度。在系统校准模式下速度是利用导航键进行调整(0.1-50mm/min)用此速度进行压测力计操作。
备注:设备在出厂时已经校准完毕,可以直接进行试验操作。
压缩试验装置
(1) 上、下压板的中心线应与机架的中心线重合。压板的球面支承应配合良好、活动自如。
(2) 压板的工作表面应光滑、平整,表面粗糙度参数Ra的最大允许值为0.80µm。
(3) 压板的洛氏硬度不应低于55HRC。
(4) 下压板的工作面上应清晰地刻有试样定位用的不同直径的同心圆刻线或互成90º角的刻线,刻线的深度和宽度以便于观察且不影响试验结果为宜。
一般要求
1.测力系统通过计算机的显示器或数字式指示装置应能实时连续地显示施加到试样上的力值。指示装置显示的数据和图形应清晰,易于读取,应能显示其示值范围的零点和最大值,并有加力方向的指示(如“+”或“-”)。无论何种类型的指示装置均应以力的单位直接显示力值。在施加或卸除力的过程中力的指示应平稳, 不应有冲击、停顿和跳动。
2.数字式指示装置的分辨力r定义为:在试验机的电动机和控制系统均启动、力传感器不受力的情况下,如果示值变动不大于一个增量,则认为其分辨力为一个增量;如果示值变动大于一个增量,则认为其分辨力等于变动范围的一半加上一个增量。
3.试验机应能准确地存储、指示和记录试验过程的最大试验力。
4.测力系统应具有调零和(或)清零的功能。
5.试验机使用前,预热时间不应超过30min。预热后,在15min内的零点漂移应符合表6的规定。
表6 测力系统漂移允许值
试验机级别 |
0.5 |
1 |
零点漂移 % |
±0.5 |
±1 |
测试项目:(普通显示值及计算值)
★拉伸应力 ★拉伸强度
★扯断强度 ★扯断伸长率
★定伸应力 ★定应力伸长率
★定应力力值 ★撕裂强度
★任意点力值 ★任意点伸长率
★抽出力 ★粘合力及取峰值计算值
附件:
1一年保修书及中文操作说明书各一份。
2试验机夹具一组。
3拉力试验机专用测试软件一份。
4品牌电脑一套、彩色打印机一台(选配)。
试验
1、 首先使用“上升”和“下降”调整中横梁的位置来夹取试样(试样夹上之后,不能太紧,不能带力)
2、 按一下“力清零”键,把力清掉,按下“试验”键开始做试验,直到试样被破坏,设备自动停机,出现数据。
3、 如果试样已破坏,设备没有自动停机,则手动按下“停止”然后,进入“系统设置”更改一下“破型判断”和“破型起限”的值,已达到自动停机的目的。
4、 试验完成,关闭电源,打扫卫生。
仪器特点 |
||
1 |
自动停机 |
试样破坏后,移动横梁自动停止移动(或自动返回初始位置) |
2 |
自动换档 |

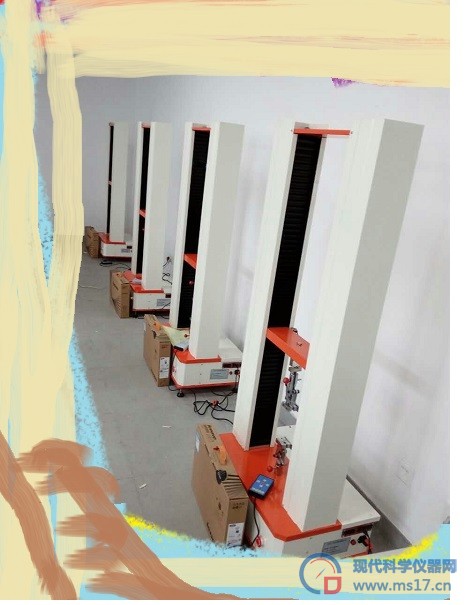

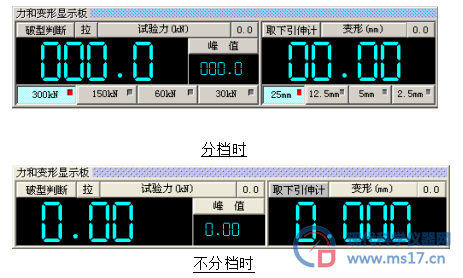

根据试验力大小自动切换到适当的量程,以确保测量数据的准确性 |
3 |
条件模块 |
试验条件和试样原始数据可以建立自己的标准模块的形式存储;方便用户的调用和查看,节省试验时间自动变速 |
4 |
自动变速 |
试验过程的位移速度或加载速度可按预先编制、设定的程序自动完成也可手动改变 |
5 |
自动保存 |
试验结束,试验数据和曲线计算机自动保存,杜绝因忘记存盘而引起的数据丢失 |
6 |
测试过程 |
试验过程及测量、显示、分析等均由微机完成 |
7 |
显示方式 |
数据与曲线随试验过程动态显示 |
8 |
试验软件 |
中文Windows用户界面,操作简便 |
9 |
试验报告 |
可根据用户要求进行编辑打印 |
10 |
批量试验 |
对相同参数的试样,一次设定后可顺次完成一批试验 |
11 |
自动程制 |
根据试验要求,用户可方便的建立自己的试验模板(方法、,便于二次调用,可实现试验加载速度、应力、应变的闭环试验控制 |
12 |
曲线遍历 |
试验完成后,可对曲线进行放大再分析,用鼠标查到试验曲线上各点对应的数据 |
13 |
添加试验方法 |
用户可跟据试验要求,添加试验方法 |
14 |
限位保护 |
具有程控和机械两级限位保护 |
15 |
过载保护 |
当负荷超过额定值3~5%时,自动停机 |
16 |
报告显示 |
自动和人工两种模式求取各种试验结果,自动形成报表,使数据分析过程变的简单,便于用户 |
17 |
一机多用 |
配备不同夹具,可实现一机多用 |
控制系统
1. 一般要求
控制系统应采用闭环控制方式,应具有应力、应变、位移三种控制方式。在不同控制方式转换过程中试验机的运行应平顺,无影响试验结果的振动和过冲。
2. 应力(力)控制
在可控制的应力(力)速率范围内:
——对于0.5级试验机,应力(力)速率相对误差的最大允许值为±1%,应力(力)保持相对误差的最大允许值为±1%;
——对于1级试验机,应力(力)速率相对误差的最大允许值为±2%,应力(力)保持相对误差的最大允许值为±2%。
制造者应在产品说明书或技术文件中给出试验机能够控制的应力(力)速率范围。
3.应变(变形)控制
在可控制的应变(变形)速率范围内:
——对于0.5级试验机,应变(变形)速率相对误差的最大允许值为±1%,应变(变形)保持相对误差的最大允许值为±1%;
——对于1级试验机,应变(变形)速率相对误差的最大允许值为±2%,应变(变形)保持相对误差的最大允许值为±2%。
制造者应在产品说明书或技术文件中给出试验机能够控制的应变(变形)速率范围。
常见故障及排除
故 障 现 象 |
原 因 及 处 理 |
开机后无显示 |
控制器电源线,保险,开关等 |
启动不动作 |
主机电源,保险,开关,控制连接线 |
加载后,试验力没有显示 |
传感器是否连接好 |
力值稳定 |
检查系统接地线 |
横梁移动后没有变形 |
变形传感器是否连接 |
试验力显示大化 |
传感器超量程加载或传感器线断 |
打印机无动作 |
检查是否配备打印机,打印机连线 |
经过以上排查,还不能排除设备故障,请及时拨打我公司售后服务热线电话,由我公司专业技术人员协助解决,严禁用户私自打开设备进行维修,若私自打开设备进行维护,一切后果我公司不承担任何责任。
维修保养方法及注意事项:
1、机台部份,外表经常擦拭,保持清洁。
2、电镀部份请以机油擦拭,以防止生锈宜保光亮。
3、动力螺杆及螺杆部份请加润滑油,以保传动灵敏。(润滑油采黄油加入少许机油混合即可)。
4、面板(控制箱即显示器)请用乾布擦拭,严防沾水,以免损坏IC电子零件。
5、各项治具及接头配件请妥置,并擦拭防锈油,以防生锈。
6、上下班必需把电源关掉。
