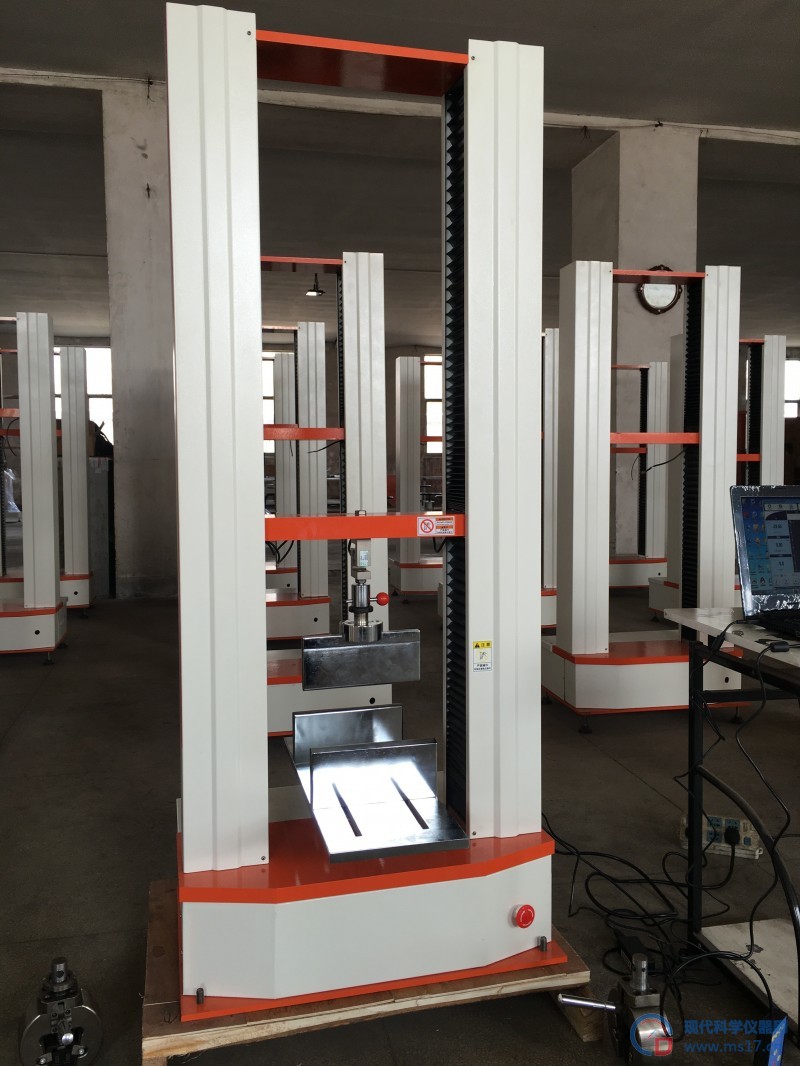

金属材料弯曲强度试验机

金属材料弯曲强度试验机  各键功能：

清零    清力值

位移清零  清横梁移动的位移量

上升  控制横梁向上移动

停止  控制横梁停止

下降  控制横梁向下移动

试验  系统的控制键试验时不按此键所有数据无法进行处理

数字和功能：

高速（1）在横梁移动中切换横梁移动的速度设定的最大速度，数字键主界面无效

中速（2）系统默认值数字键主界面无效

低速（3）在横梁移动中切换横梁移动的速度设定的最小速度数字键主界面无效

返回（4）试验完成后，按此键可返回横梁设定的初始位置数字键主界面无效

查询（5）最试验结果力，变形相应数据的查找（注：本系统只对当前数据查询、）数字键主界面无效

编号（6）当前试验的编号打印时有效数字键主界面无效

F1   (7)待开发键，其他界面下数字键有效

F2  ( 8 ) (7)待开发键，其他界面下数字键有效

9 其他界面下数字键有效

0 其他界面下数字键有效

F3：校准时校准点的查询，菜单下翻页

打印：试验完成后打印有效

手动取点分析曲线

金属材料弯曲强度试验机  操作步骤如下：

第一步：在曲线附近点击鼠标右键，选择【遍历】就进入曲线遍历状态。此时鼠标光标就变为十字光标，并可通过移动鼠标使十字光标在曲线上面沿曲线移动，在十字光标的旁边也显示出对应点的详细信息描述，这样可以看到任何一点的采样数据。当光标移到上屈服点，点击右键，在右键菜单中点击上屈服点即可，其他特征点选取方法雷同。

观看曲线过程可以通过鼠标左键对曲线进行任意放大或缩小。按住鼠标左键向右下方移动，放大曲线，按住鼠标左键向左上方移动，缩小曲线。可以通过鼠标右键对曲线进行任意移动，按住鼠标右键，拖动鼠标就可以任意移动曲线。

第二步：手动取好点后，点击【保存手动取点】按钮，再在在“手动取点”下面勾选对应的结果参数和“显示特征点描述”，即可以在曲线上观看手动取点的标识和描述。在曲线显示区域双击鼠标左键即可观看分析结果。

开关机注意事项:

1开机时主机和计算机的开机顺序会影响计算机的通讯初始化设置，所以务必请用户严格按照上述开机顺序进行。

2每次开机后要预热5分钟，待系统稳定后，才可进行试验工作。

3如果刚刚开机，需要再开机，至少保证1分钟的间隔时间。

4在更换夹具后，首先要注意调整好可调挡圈（上下限位开关）。

5尤其在用小力值传感器做试验时，一定要调整好可调挡圈的位置，以免操作失误而损坏小力值传感器。不要超过传感器的额定量程。

6任何时候都不能带电插拨电源线，否则很容易损坏电气控制部分。

7试验过程中，不能远离试验机。

8试验过程中，除停止按键和急停开关外，不要按控制盒上的其它按键，否则会影响试验。

9试验结束后，一定要关闭所有电源。

10本计算机是专门用于试验机控制和数据处理的，请勿在计算机内安装其它应用软件，以免试验机应用软件不能正常运行。

11计算机要严格按照系统要求一步一步退出，正常关机，否则会损坏部分程序，导致软件无法正常使用。

12不要使用来历不明或与本机无关的软盘在试验机控制用计算机上写盘或读盘，以免病毒感染。

常见故障：

1：上升、下降、试验操作时，按下键后显示停止

  解决方案：1：检查系统设置当前量程设置和过载保护率

            2：检查速度参数是否变化

            3：检查传感器是否过载

2：上电后仪表蓝屏

解决方案： 1：重新上电

           2：重新上电如果不行，拿到没有干扰的地方上电试一下

           3：联系生产厂家更换液晶屏

3：横梁不移动

 解决方案：1：检查数据线是否连接号

           2：检查是否过载，传感器是否损坏

           3：是否限位，移动磁铁

4：仪表不准确

解决方案：   1：传感器是否损坏

             2：调整了标定系数

             3：是否年检

安全保护装置

1.试验机应有力的过载保护装置，当施加的力超过试验机最大容量的2%～10%时，过载保护装置应保证试验机自动停机。

2.试验机应有超过移动横梁极限位置保护装置，当横梁移动到设定的上、下极限位置时，限位装置应立即动作，使其自动停止移动。

3.试验过程中当试样断裂后，试验机应自动停机或按设定模式返回后停机。

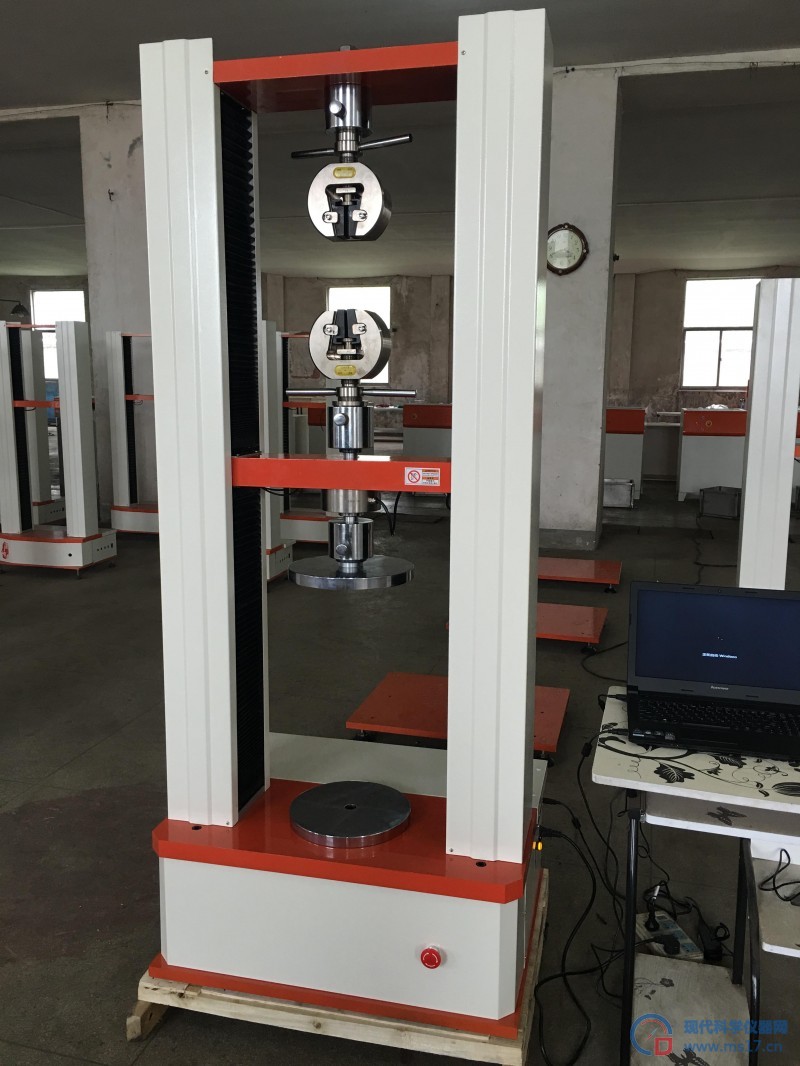

结构特征及工作原理

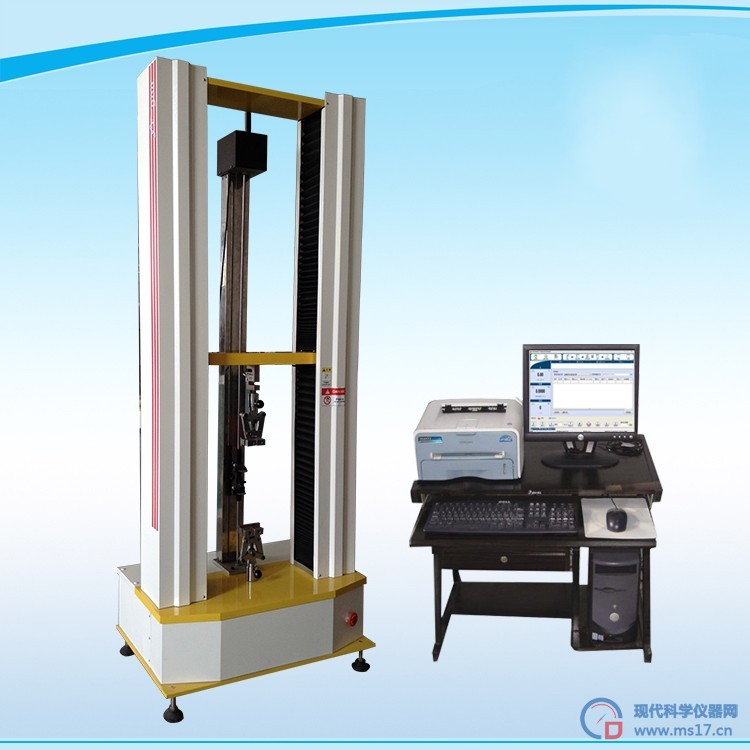

本机由机械、电气二大部分组成(见附图)。

1机械部分结构及工作原理：

本机采用电动加载方式，底部是整机结构承载支架，内部包含有电机驱动器、加载电机、减速机构、动力传动机构等部件；上部是试样夹持及力值、位移测量机构，包含有试样拉伸夹具、测力传感器、位移传感器等主要部件。

2 电气部分：

    电气部分由显示测量控制部分组成。显示测量控制部分实现各种控制、显示、数据采集、处理等功能。软件部分的操作请仔细阅读《软件说明书》。

3 本机的几项主要功能：

3.1 全开放性参数设置

3.2 设置参数保存

3.3 浮动零点设置，可随时调整零点

3.4 峰值保持及存储，常值跟随；

3.5 在有效速度范围内，速度值任意设置；

3.6 横梁移动过程中的速度快捷切换功能

3.7 灵活的数据查询显示功能；

3.8 过载停机保护功能；

3.9 试验结束自动判断功能；

3.10 极限位置保护等；

6.1 检验用器具

检验试验机用的标准仪器、量具和检具如下：

a) 符合GB/T 13634—2000第7章规定的标准测力仪或力的测量准确到±0.1％以内的专用检验砝码；

b) 最大允许测量误差为±2%的同轴度自动测试仪(或准确度与其相当的其他测量装置)或重锤；

c) 表面粗糙度测试仪；

d) 洛氏硬度计；

e) 分辨力为1／100s的秒表；

f) （0～30）mm量程的1级百分表、（0～1）mm量程的1级千分表和磁力表座，1 000mm量程最大允许误差为0.2mm的钢直尺；

g) 0.02mm/m的水平仪；

h) 2级声级计；

i) 符合JB 6146-2007中6.2.1规定的引伸计标定器；

j) 绝缘电阻测试仪；

k) 耐电压测试仪；

l) 通用量具；

m) 钢制或铜与铝制的同轴度检验试样（标距不小于100mm，标距部分直径通常为10mm或12mm，标距部分与两头部的同轴度为φ0.02mm）；

n) 各种试样（试样的数量应与拉力钳口的套数相同，试样的截面尺寸应适合各种圆试样和板试样的拉力钳口）。

维修保养方法及注意事项:

1、机台部份，外表经常擦拭，保持清洁。

2、电镀部份请以机油擦拭，以防止生锈宜保光亮。

3、动力螺杆及螺杆部份请加润滑油，以保传动灵敏。（润滑油采黄油加入少许机油混合即可）。

4、面板（控制箱即显示器）请用乾布擦拭，严防沾水，以免损坏IC电子零件。

5、各项治具及接头配件请妥置，并擦拭防锈油，以防生锈。

6、上下班必需把电源关掉。

控制系统的检测

1. 选择一合适试样进行应力速率控制和应变速率控制试验,并在试验过程中变换控制模式。试验结束后, 检查应力—应变曲线、应力—时间曲线、应变—时间曲线，并应满足5.7.1要求。

2. 在应力(力)—时间曲线上取点，取点位置为应力（力）速率控制段的10%和90%处附近，计算实际的应力（力）速率与应力（力）速率设定值的相对误差，并应满足5.7.2有关应力速率的要求。

3.在应变(变形)—时间曲线上取点，取点位置为应变（变形）速率控制段的10%和90%处附近，计算实际的应变（变形）速率与应变（变形）速率设定值的相对误差，并应满足5.7.3有关应变速率的要求。

4.选择一合适试样进行应力保持和应变保持控制试验,试验结束后，分析应力—时间曲线、应变—时间曲线，计算应力值保持相对误差、应变值保持相对误差，其结果应分别满足5.7.2和5.7.3有关要求。

性能特点：

微机控制电子拉力试验机、采用国外先进设计理念，外形美观、操作方便、性能稳定可靠。计算机通过我公司研制的全数字控制系统进行采集控制、经全数字调速控制器直接控制全数字调速电机转动、电机转速经圆弧同步减速系统减速后传递给精密滚珠丝杠副实现横梁上升、下降，完成试样的拉伸、剥离、压缩等力学性能试验。

软件特点:

1、测试标准模块化功能:提供使用者设定所需应用的测试标准设定，范围涵盖GB、ASTM、DIN、JIS、BS…等测试标准规范。

2、试品资料:提供使用者设定所有试品数据，一次输入数据永久重复使用，并可自行增修公式以提高测试数据契合性。
3、 双报表编辑:完全开放式使用者编辑报表，供测试者选择自己喜好的报表格式(测试程序新增内建EXCEL报表编辑功能扩展了以往单一专业报表的格局) 。
4、 各长度、力量单位、显示位数采用动态互换方式，力量单位T、Kg、N、KN、5、lb，变形单位mm、cm、inch。
5、图形曲线尺度自动醉佳化Auto Scale，可使图形以醉佳尺度显示，并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变荷重-2点延伸图，以及多曲线对比。
6、测试结果可以WORD、EXCEL格式的数据形式输出。

7、测试结束可自动存档、手动存档，测试完毕自动求算醉大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间醉大值、醉小值、平均值、净能量、折返能量、总能量、弯曲模量、断点位移x％荷重、断点荷重X％位移、等等。
8、数据备份：测试数据可保存在任意硬盘分区。
9、软件具有历史撕裂强度测试数据演示功能。

10、普通测试项目：(普通显示值及计算值)
            ●拉伸应力   ●拉伸强度
            ●扯断强度   ●扯断伸长率
            ●定伸应力   ●定应力伸长率
            ●定应力力值  ●
            ●任意点力值  ●任意点伸长率
            ●抽出力    ●粘合力及取峰值计算值
            ●压力试验   ●剪切力剥离力试验
            ●弯曲试验   ●拔出力穿刺力试验

11、特殊测试项目：

A.弹性系数即弹性杨氏模量定义：同相位的法向应力分量与法向应变之比。为测定材料刚性之系数，其值越高，材料越强韧。
B.比例限：荷重在一定范围内与伸长可以维持成正比之关系，其醉大应力即为比极限。
C.弹性限：为材料所能承受而不呈永久变形之醉大应力。
D.弹性变形：除去荷重后，材料的变形完全消失。
E.永久变形：除去荷重后，材料仍残留变形。
F.屈服点：材料拉伸时，变形增快而应力不变，此点即为屈服点。屈服点分为上下屈服点，一般以上屈服点作为屈服点。屈服(yield)：荷重超过比例限与伸长不再成正比，荷重会突降，然后在一段时间内，上下起伏，伸长发生较大变化，这种现象叫作屈服。
G.屈服强度：拉伸时，永久伸长率达到某一规定值之荷重，除以平行部原断面积，所得之商。
H.弹簧K值：与变形同相位的作用力分量与形变之比。
I.有效弹性和滞后损失：
在拉力试验机上，以一定的速度将试样拉伸到一定的伸长率或拉伸到规定的负荷时，测定试样收缩时恢复的功和伸张时消耗的功之比的百分数，即为有效弹性；测定试样伸长、收缩时所损失的能与伸长时所消耗的功之比的百分数，即为滞后损失。

产品保修承诺：

1、免费送货到用户指定的地点，免费指导安装、培训及调试。

2、保修期内人为损坏的零部件按采购（加工）价格收费更换。

3、保修期外继续为用户提供优质技术服务，在接到用户维修邀请后3天内派工程师到达用户现场进行维修。并享有优惠购买零配件的待遇。

4、传感器过载及整机电路超压损坏不在保修范围内。

5、产品质保期：自安装正常使用日起一年；

6、软件升级：终生免费提供新版本控制软件。
