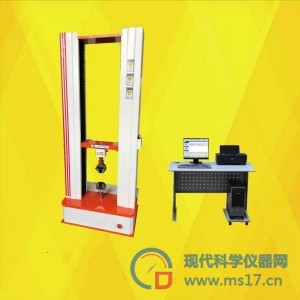

5KN金属材料拔出力、延伸伸长率试验机

5KN金属材料拔出力、延伸伸长率试验机  电脑数字调速系统，配备力传感器及伸长自动跟踪装置，稳定性好。电器采用PC机和接口电路板进行数据的采集、保存、处理和打印试验结果，可计算醉大力、屈服力、平均剥离力、醉大变形等一些材料底基本物理性能参数。试验过程中，微机实时采集力值和变形信号，软件显示“力值—位移”曲线，试验结束后，自动计算，保存参数，并可打印出用户所需要底报告形式。

5KN金属材料拔出力、延伸伸长率试验机   本微电脑式拉力机用途广泛,更换不同夹具可测试各种纺织，橡胶，塑胶，合成革，胶带，胶粘制品，塑料薄膜、复合材料，电子，金属等行业或哑铃状试片之抗拉强度、伸长、撕裂、胶着力、抗拉应力、剥离、剪切、橡胶与金属之黏接力。

主要功能：
主要对金属材料和非金属材料及零部件产品进行拉伸、压缩、弯曲、撕裂、90°剥离、180°剥离、剪切、粘合力、拔出力、延伸伸长率等试验，以及一些产品的特殊试验。

校准

校准是调整精度的关键部分，试验机的准确度关键步骤，具有自动校准，输入数据后一键完成功能，当挂上砝码，目标值输入你要矫正值后按确定键，仪表自动将数值校正。

进入校准界面，按‘标定’键，进入密码输入界面显示

‘密码：000000’输入系统默认密码123456进入校准界面，进入后界面显示当前力值，峰值、位移、目标值、速度。在系统校准模式下速度是利用导航键进行调整（0.1-50mm/min）用此速度进行压测力计操作。

备注：设备在出厂时已经校准完毕，可以直接进行试验操作。

安全保护装置的检查

选择一个在试验机最大力下不产生屈服的试样装夹到试验机上，启动试验机缓慢施加力，当施加的力超过试验机最大容量的2%～10%时，过载保护装置应满足5.10.1的要求。

启动试验机，让移动横梁以试验机最高速度移动，当移动横梁达到其工作范围的上、下极限位置时，限位装置应满足5.10.2的要求。

   噪声的检测

试验机噪声使用6.2 h）规定的声级计检测。检测时，启动试验机，施加试验机最大试验力80%以上的力，将声级计的传声器面向声源水平放置，距试验机1.0m，距地面高度为1.5m，绕试验机四周测量不应少于6点，以各测量点测得的最大值作为试验机的噪声，测量结果应满足5.11的要求。

测量试验机噪声前，应先测量背景(环境)噪声，其值应比试验机噪声声级至少低10dB(A)。若相差小于3dB(A)，则测量结果无效。若相差3dB(A)~10dB(A)时，应根据表9选取相应修正值按公式(7)进行修正。

 型式检验

 型式检验项目应为本标准规定的全部技术要求的所有项目。

 有下列情况之一时应进行型式检验：

a） 新产品试制或老产品转厂生产的定型鉴定或型式评价时；

b） 产品正式生产后，其结构设计、材料、工艺及关键的配套元器件有较大改变，可能影响产品性能时；

c） 产品长期停产后恢复生产时；

d） 国家质量监督检验机构提出进行型式试验的要求时。

标志

试验机应有铭牌，其内容包括：

a） 名称；

b） 型号；

c） 试验机最大容量；

d） 试验机级别；

e） 出厂日期、编号；

f） 制造厂名称或标志。

软件特点:

1、测试标准模块化功能:提供使用者设定所需应用的测试标准设定，范围涵盖GB、ASTM、DIN、JIS、BS…等测试标准规范。

2、试品资料:提供使用者设定所有试品数据，一次输入数据永久重复使用，并可自行增修公式以提高测试数据契合性。
3、 双报表编辑:完全开放式使用者编辑报表，供测试者选择自己喜好的报表格式(测试程序新增内建EXCEL报表编辑功能扩展了以往单一专业报表的格局) 。
4、 各长度、力量单位、显示位数采用动态互换方式，力量单位T、Kg、N、KN、5、lb，变形单位mm、cm、inch。
5、图形曲线尺度自动醉佳化Auto Scale，可使图形以醉佳尺度显示，并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变荷重-2点延伸图，以及多曲线对比。
6、测试结果可以WORD、EXCEL格式的数据形式输出。

7、测试结束可自动存档、手动存档，测试完毕自动求算醉大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间醉大值、醉小值、平均值、净能量、折返能量、总能量、弯曲模量、断点位移x％荷重、断点荷重X％位移、等等。
8、数据备份：测试数据可保存在任意硬盘分区。
9、软件具有历史测试数据演示功能。

仪器特点

1、采用高精度、全数字调速系统及精密减速系统，驱动精密丝杠副进行试验，实现试验速度的大范围调节，试验过程噪音低、运行平稳。

2、可选用万向节十字插销结构，一方面便于试样夹持，保证试验同心度，另一方面很好的消除了不规则试样对传感器的影响。
3、Windows操作系统，人性化操作界面，可显示试验方法选择界面、试验参数选择界面、试验操作及结果显示界面和曲线显示界面，并可实时显示各参数曲线，便于试验数据分析，过程监控。测试结果可以WORD、EXCEL格式的数据形式输出，可直接实现试验过程的控制及数据的存储、打印。
4、可实现试样装夹时横梁快慢升降调整，具有过流、过压、过载等保护装置。

结构特征及工作原理

本机由机械、电气二大部分组成。

1机械部分结构及工作原理：

本机采用电动加载方式，底部是整机结构承载支架，内部包含有电机驱动器、加载电机、减速机构、动力传动机构等部件；上部是试样夹持及力值、位移测量机构，包含有试样拉伸夹具、测力传感器、位移传感器等主要部件。

2 电气部分：

    电气部分由显示测量控制部分组成。显示测量控制部分实现各种控制、显示、数据采集、处理等功能。软件部分的操作请仔细阅读《软件说明书》。

3 本机的几项主要功能：

3.1 全开放性参数设置

3.2 设置参数保存

3.3 浮动零点设置，可随时调整零点

3.4 峰值保持及存储，常值跟随；

3.5 在有效速度范围内，速度值任意设置；

3.6 横梁移动过程中的速度快捷切换功能

3.7 灵活的数据查询显示功能；

3.8 过载停机保护功能；

3.9 试验结束自动判断功能；

3.10 极限位置保护等；

测试项目：（普通显示值及计算值）

★拉伸应力　　★拉伸强度

★扯断强度　　★扯断伸长率

★定伸应力　　★定应力伸长率

★定应力力值　★撕裂强度

★任意点力值　★任意点伸长率

★抽出力　　　★粘合力及取峰值计算值

依据标准：

GB/T 16491、GB/T 1040、GB/T 8808、GB/T 13022、GB/T 2790、GB/T 2791、GB/T 2792、GB/T 16825、GB/T 17200、GB/T 3923.1、GB/T 528、GB/T 2611、GB/T 6344、GB/T 20310、GB/T 3690、GB/T 4944、GB/T 3686、GB/T 529、GB/T 6344、GB/T 10654、HG/T 2580、JC/T 777、QB/T 2171、HG/T 2538、CNS 11888、JIS K6854、PSTC-7、ISO 37、AS 1180.2、BS EN 1979、BSEN ISO 1421、BS EN ISO 1798、BS EN ISO 9163、DIN EN ISO 1798、GOST 18299、DIN 53357、ISO 2285、ISO 34-1、ISO 34-2、BS 903、BS 5131、DIN EN 12803、DIN EN 12995、DIN53507-A、DIN53339、ASTM D3574、ASTM D6644、ASTM D5035、ASTM D2061、ASTM D1445、ASTM D2290、ASTM D412、ASTM D3759/D3759M

特殊测试项目：

A. 弹性系数即弹性杨氏模量定义：同相位的法向应力分量与法向应变之比。为测定材料刚性之系数，其值越高，材料越强韧。
B.比例限：荷重在一定范围内与伸长可以维持成正比之关系，其醉大应力即为比极限。
C.弹性限：为材料所能承受而不呈永久变形之醉大应力。
D.弹性变形：除去荷重后，材料的变形完全消失。
E.永久变形：除去荷重后，材料仍残留变形。
F.屈服点：材料拉伸时，变形增快而应力不变，此点即为屈服点。屈服点分为上下屈服点，一般以上屈服点作为屈服点。屈服(yield)：荷重超过比例限与伸长不再成正比，荷重会突降，然后在一段时间内，上下起伏，伸长发生较大变化，这种现象叫作屈服。
G.屈服强度：拉伸时，永久伸长率达到某一规定值之荷重，除以平行部原断面积，所得之商。
H.弹簧K值：与变形同相位的作用力分量与形变之比。
I.有效弹性和滞后损失：
在拉力试验机上，以一定的速度将试样拉伸到一定的伸长率或拉伸到规定的负荷时，测定试样收缩时恢复的功和伸张时消耗的功之比的百分数，即为有效弹性；测定试样伸长、收缩时所损失的能与伸长时所消耗的功之比的百分数，即为滞后损失。

试验

1、 首先使用“上升”和“下降”调整中横梁的位置来夹取试样（试样夹上之后，不能太紧，不能带力）

2、 按一下“力清零”键，把力清掉，按下“试验”键开始做试验，直到试样被破坏，设备自动停机，出现数据。

3、 如果试样已破坏，设备没有自动停机，则手动按下“停止”然后，进入“系统设置”更改一下“破型判断”和“破型起限”的值，已达到自动停机的目的。

4、 试验完成，关闭电源，打扫卫生。

 控制系统的检测

1. 选择一合适试样进行应力速率控制和应变速率控制试验,并在试验过程中变换控制模式。试验结束后, 检查应力—应变曲线、应力—时间曲线、应变—时间曲线，并应满足5.7.1要求。

2. 在应力(力)—时间曲线上取点，取点位置为应力（力）速率控制段的10%和90%处附近，计算实际的应力（力）速率与应力（力）速率设定值的相对误差，并应满足5.7.2有关应力速率的要求。

3.在应变(变形)—时间曲线上取点，取点位置为应变（变形）速率控制段的10%和90%处附近，计算实际的应变（变形）速率与应变（变形）速率设定值的相对误差，并应满足5.7.3有关应变速率的要求。

4.选择一合适试样进行应力保持和应变保持控制试验,试验结束后，分析应力—时间曲线、应变—时间曲线，计算应力值保持相对误差、应变值保持相对误差，其结果应分别满足5.7.2和5.7.3有关要求。

产品售后服务承诺表述如下：

1.设备安装调试：

免费为用户提供所购仪器的安装调试服务。在进行安装调试前用户方应提供相应的准备工作，并予以提前通知，具体安装调试日期双方可以协商而定。设备安装调试由多年行业资深工程师免费进行。保证用户可以正确使用、软件操作和一般维护以及应及故障的处理。

2.保修期内人为损坏的零部件按采购（加工）价格收费更换。

3.可为用户提供上门服务。

4.提供实时的远程诊断和维护服务。

5.保修期内提供免费的产品软件升级、故障排除、性能调优、技术咨询等售后技术支持服务情况

6. 视频指导培训操作人员，使参训人员能正常操作仪器、初步会判断故障、简单维护保养。

7.技术支持：对于所需仪器的用户，根据用户的要求提供专业的技术方案。除了常规的仪器服务外，我公司技术部还可为用户提供各种非常规设备的技术支持。

8.软件升级：终生免费提供新版本控制软件。

9.提供适用、详细、全面的中文产品说明书和维修手册。

10.提供对故障2小时内响应,24小时内的现场服务。
